EE T1202EM-W Tuya pametna elektronska ključavnica

Elektronska ključavnica CH4 Tuya Smart podjetja Spreest je sodobna in intuitivna rešitev, ki omogoča priročen nadzor dostopa do vašega doma ali podjetja.

Naprava podpira komunikacijske standarde Wiegand 26–44 bit (vhod in izhod), zato jo je mogoče integrirati s številnimi sistemi za nadzor dostopa.

Deluje lahko kot samostojni krmilnik dostopa in kot zunanji čitalnik RFID , ki sodeluje z glavnim krmilnikom prek 26–44-bitnega vmesnika Wiegand.

Idealen je za kratkoročne najeme, pisarne, skladišča ali servisne točke , kjer je pomemben hiter in nadzorovan dostop brez prisotnosti lastnika.

Čez nekaj sekund boste gostu omogočili dostop z enkratno kodo , zaposlenemu omogočili dostop samo za določene ure in vsak poskus odpiranja preverili v zgodovini – vse iz aplikacije.

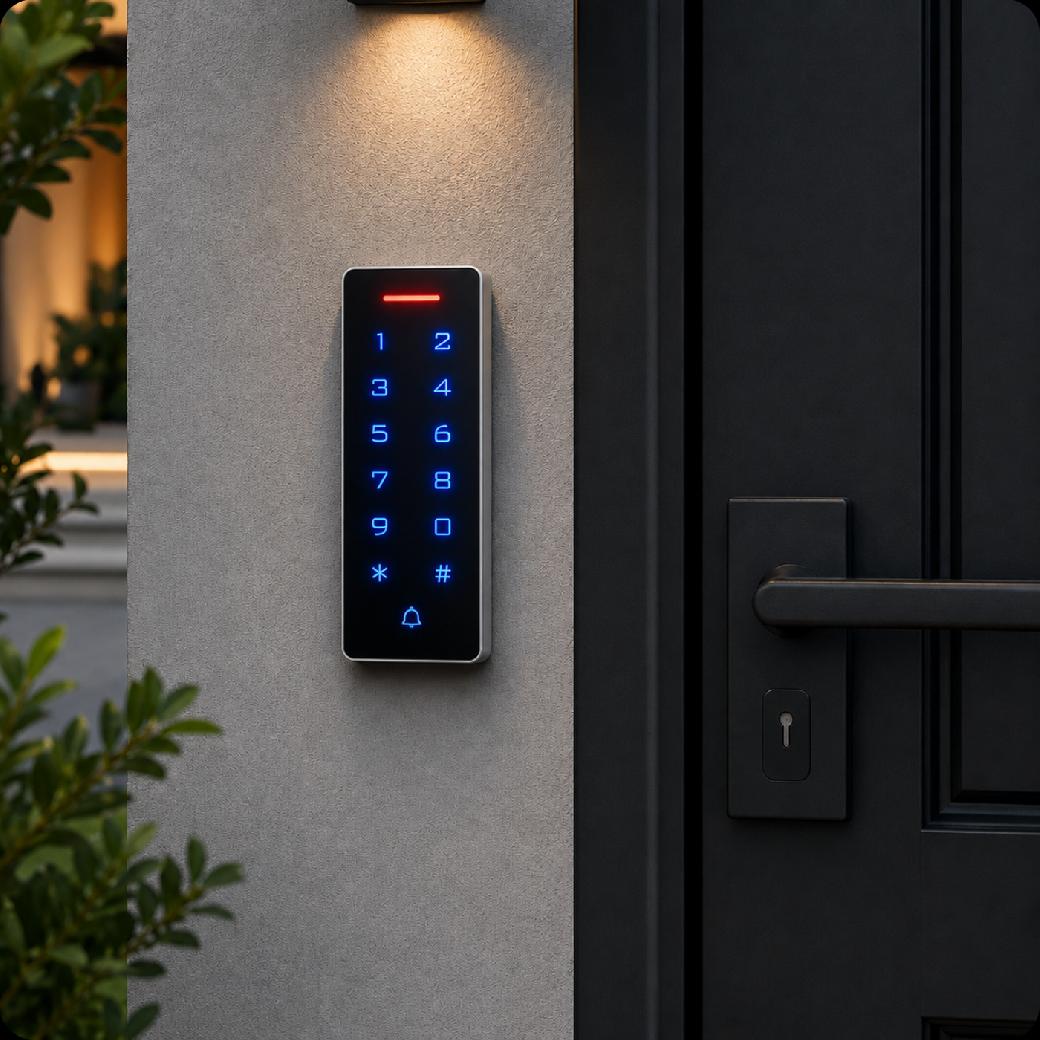

Trdna konstrukcija in vodoodpornost IP68 omogočata tudi zunanjo namestitev – ob vratih ali na fasadi stavbe, osvetljena LED plošča pa omogoča udobno uporabo tudi po temi.

Zahvaljujoč integraciji z aplikacijo Tuya Smart lahko dostop upravljate na daljavo prek omrežja Wi-Fi – hitro, priročno in varno.

Načini odklepanja

1. Mobilna aplikacija Tuya Smart – Ključavnica se odpre z enim klikom na telefonu.
2. PIN koda – Omogoča vam hitro odpiranje vrat z vašo individualno dostopno kodo.
3. 125 kHz osebna izkaznica – Priročen dostop s predložitvijo združljive kartice ali obeska za ključe.
4. Kartica + PIN – Način povečane varnosti, kjer je za odpiranje potrebna kartica in dodeljena PIN koda.

Pametna aplikacija Tuya

• Zgodovina dogodkov – Preverite celotno zgodovino odpiranja z datumom, uro in načinom avtorizacije.
• Dostopne kode – Ustvarite trajne, enkratne in ponavljajoče se PIN-kode, prilagojene potrebam članov gospodinjstva, zaposlenih ali gostov.
• Odklepanje na daljavo – Odprite vrata od koder koli prek aplikacije, potem ko omogočite funkcijo odklepanja na daljavo.
• Upravljanje uporabnikov – Dodajte skrbnike in redne uporabnike ter jim dodelite individualne načine dostopa.
• RFID kartice in PIN kode – Preprosto dodajte ali odstranite RFID kartice in PIN kode, dodeljene določenim uporabnikom.
• Urniki dostopa – Omogočite dostop samo ob določenih dnevih v tednu in urah s ponavljajočimi se začasnimi kodami.
• Poročila o dostopu – Izvozite zgodovino odpiranja v datoteko Excel (.xlsx) in analizirajte dejavnost uporabnikov.
• Upravljanje omrežja Wi-Fi – Upravljajte napravo iz aplikacije prek omrežja Wi-Fi s frekvenco 2,4 GHz.
• Hitra namestitev – Napravo dodajte v aplikacijo v nekaj korakih z uporabo Bluetooth in Wi-Fi.

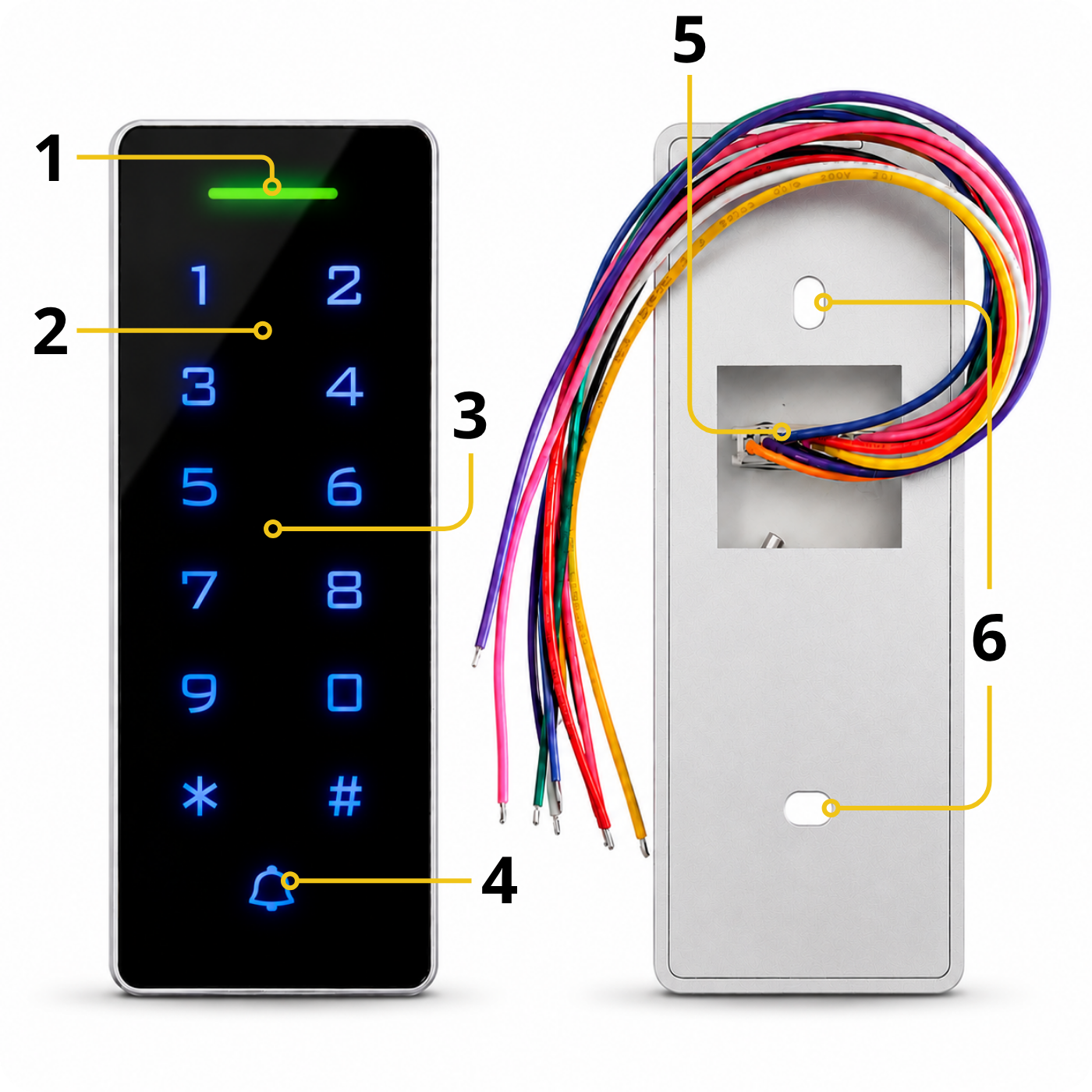

Komponente ključavnice

1. Indikatorska dioda
2. Zaslon na dotik (osvetljen)
3. Čitalnik RFID
4. Zvonec
5. Žice
6. Pritrdilne luknje

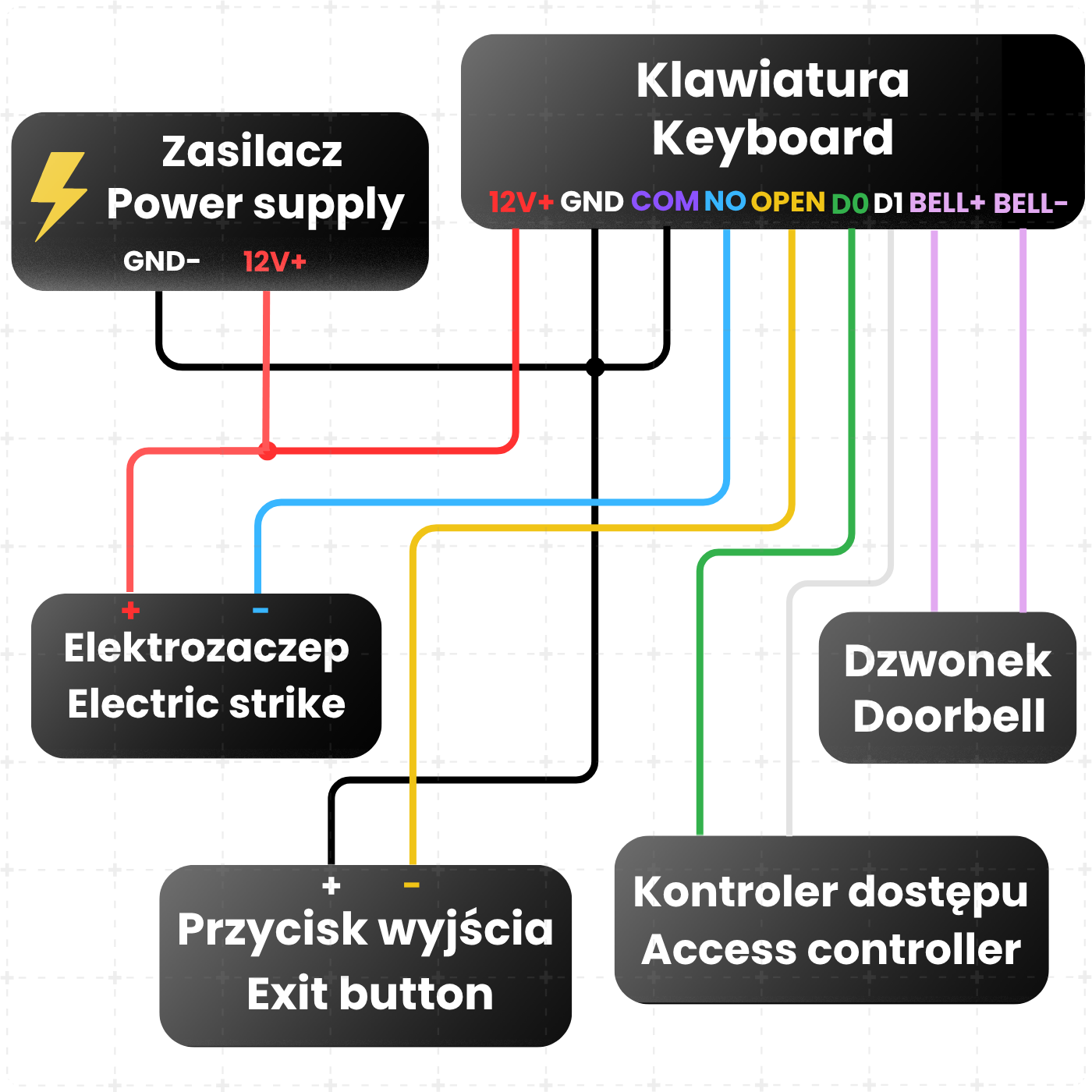

Priključna shema

Priključki ključavnice:

• +12V – Napajanje 12 V DC
• GND – Ozemljitev (negativno napajanje)
• NO – Normalno odprt kontakt releja
• COM – Skupni kontakt releja
• NC – Normalno zaprt kontakt releja
• ODPRTO – Vhod gumba za izhod (EXIT)
• BELL_A – Vhod za žični zvonec
• BELL_B – Vhod za žični zvonec
• D0 – Wiegand vodilo D0 (vhod/izhod)
• D1 – Wiegand vodilo D1 (vhod/izhod)

Načini priključitve

Predstavljeni diagram je za Standardna električna ključavnica (NO) . V primeru elektromagnetne ključavnice uporabite izhod NC.

Standardna električna ključavnica (NO):

• NO → Električna ključavnica
• COM → Skupni kontakt releja

Delovanje: Po pravilni avtorizaciji se rele aktivira in električna ključavnica odklene vrata.

Elektromagnetna ključavnica / električna ključavnica (NC):

• NC → Elektromagnetna ključavnica / električna ključavnica
• COM → Skupni relejski kontakt

Delovanje: Po pravilni avtorizaciji se napajanje prekine, kar odklene vrata.

Način čitalnika Wiegand (WG26):

Naprava lahko deluje tudi kot zunanji čitalnik RFID v sodelovanju z glavnim krmilnikom dostopa.

V tem načinu uporabite naslednje žice:

• D0 – Wiegand podatkovna linija
• D1 – Wiegand podatkovna linija
• +12V – 12V DC napajanje
• GND – Ozemljitev napajanja

Opomba: V načinu Wiegand WG26 naprava neposredno ne upravlja električne ključavnice ali elektromagnetne ključavnice. Podatki iz prebranih kartic se prenašajo na zunanji dostopni krmilnik, ki je odgovoren za odpiranje vrat.

Uporaba

• Standardna električna ključavnica
• Reverzibilna električna ključavnica
• Elektromagnetne ključavnice
• Vhodna vrata
• Vrata in zapornice
• Sistemi za nadzor dostopa
• Inštalacije z uporabo 26–44-bitnega vmesnika Wiegand

Tehnične specifikacije

• Uporaba: Tuya Smart
• Povezljivost: Wi-Fi 2,4 GHz + Bluetooth

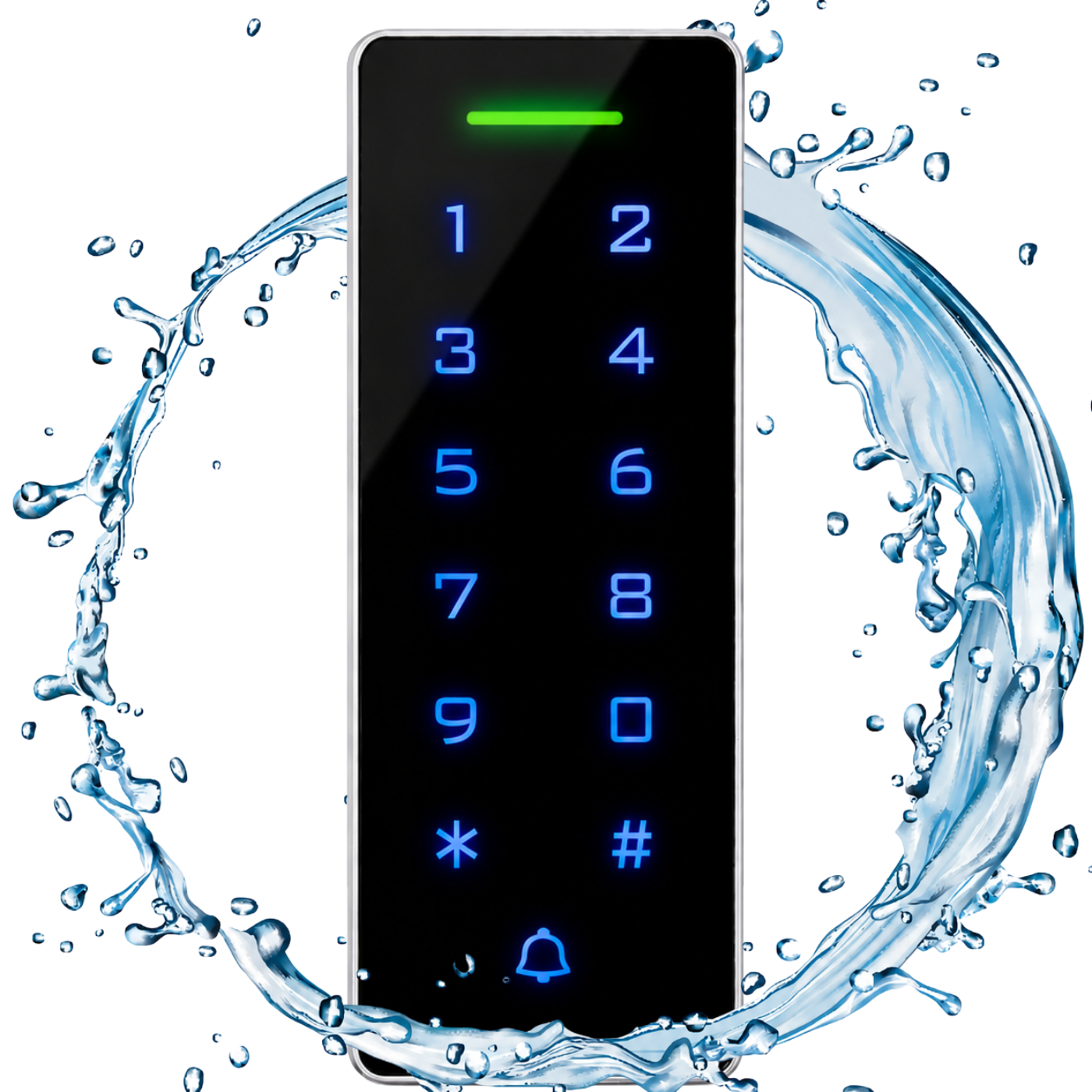

• Vodoodpornost: IP68
• Načini odklepanja: Aplikacija, RFID kartica, PIN koda, kartica + PIN
• Podprte kartice: EM 125 kHz
• Največje število uporabnikov: 2.000
• Vrste PIN kod: Fiksna, javna, enkratna, ciklična
• Vmesnik Wiegand: 26–44 bit (vhod in izhod, privzeto 26 bitov)
• Nastavljiv čas odpiranja: 0–99 s
• Osvetljena tipkovnica: Da
• Napajanje: DC 12 V
• Poraba toka v stanju pripravljenosti: ≤30 mA
• Montaža: Nadometna
• Delovna temperatura: –40°C do +60°C

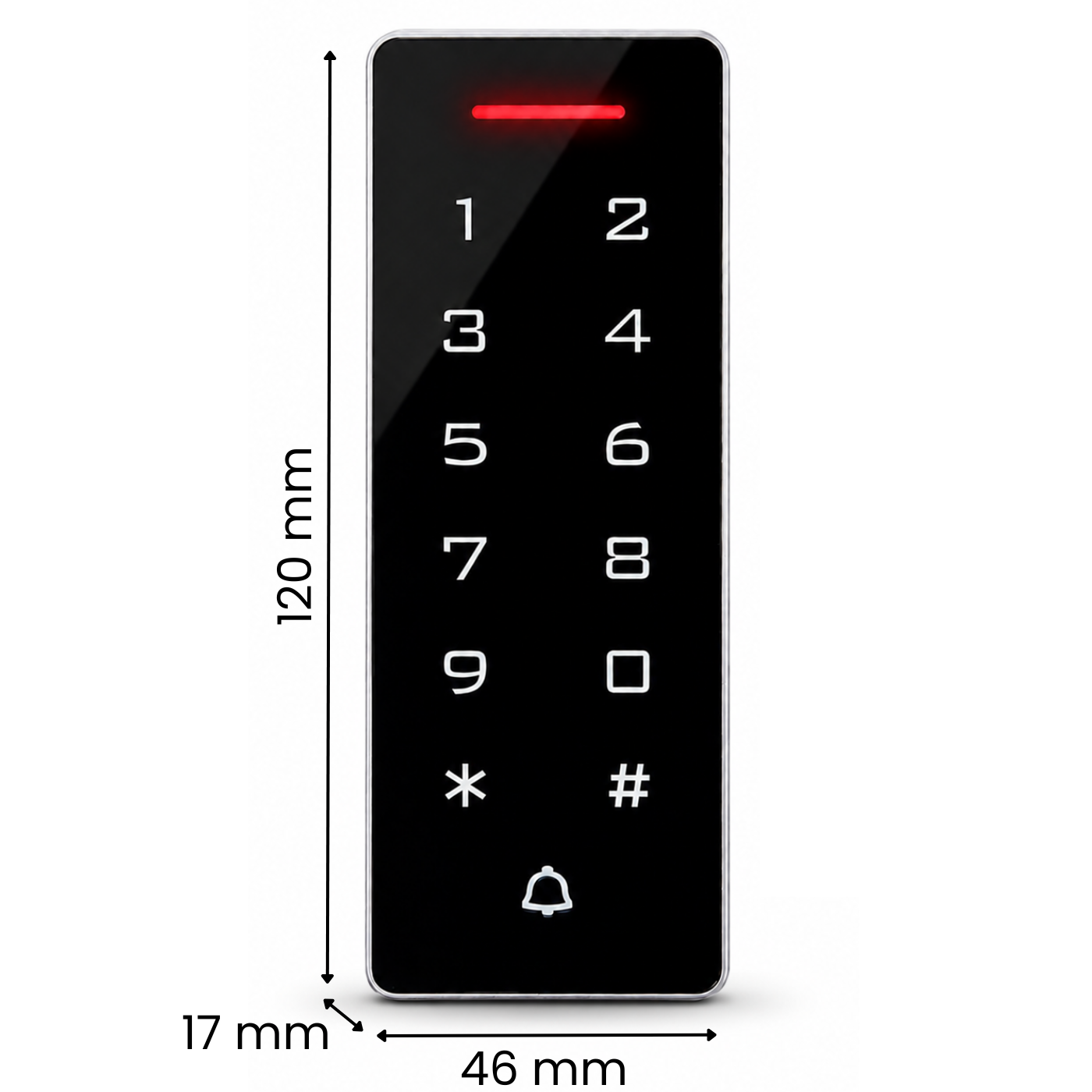

• Dimenzije: 46 × 17 × 120 mm
• Teža : 100 g

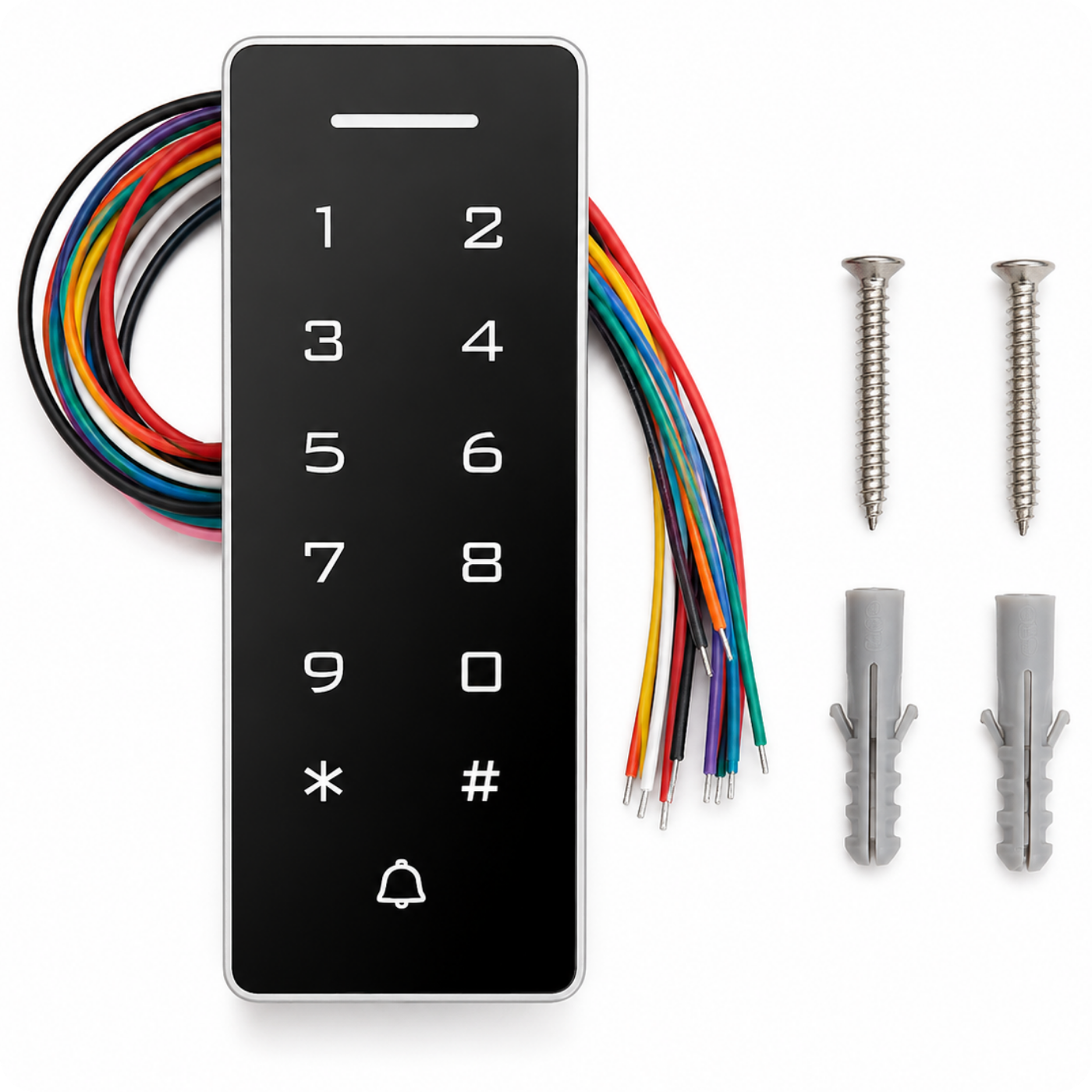

Komplet vsebuje

• 1× Elektronska ključavnica CH4 Tuya Smart
• 1× Priključni kabelski snop
• 2× Pritrdilni vijak
• 2× Razširitveni vijak
• 1× Uporabniški priročnik
