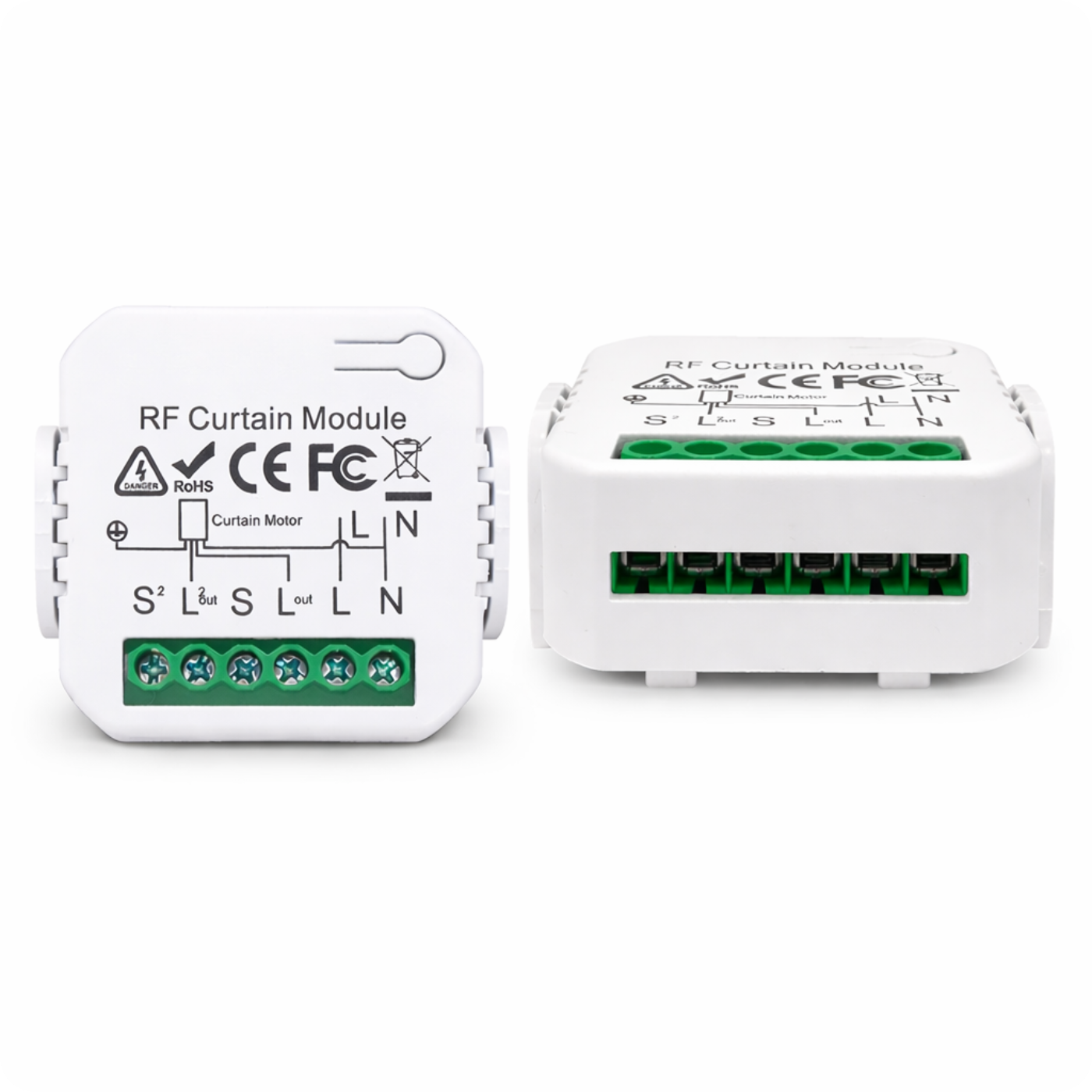

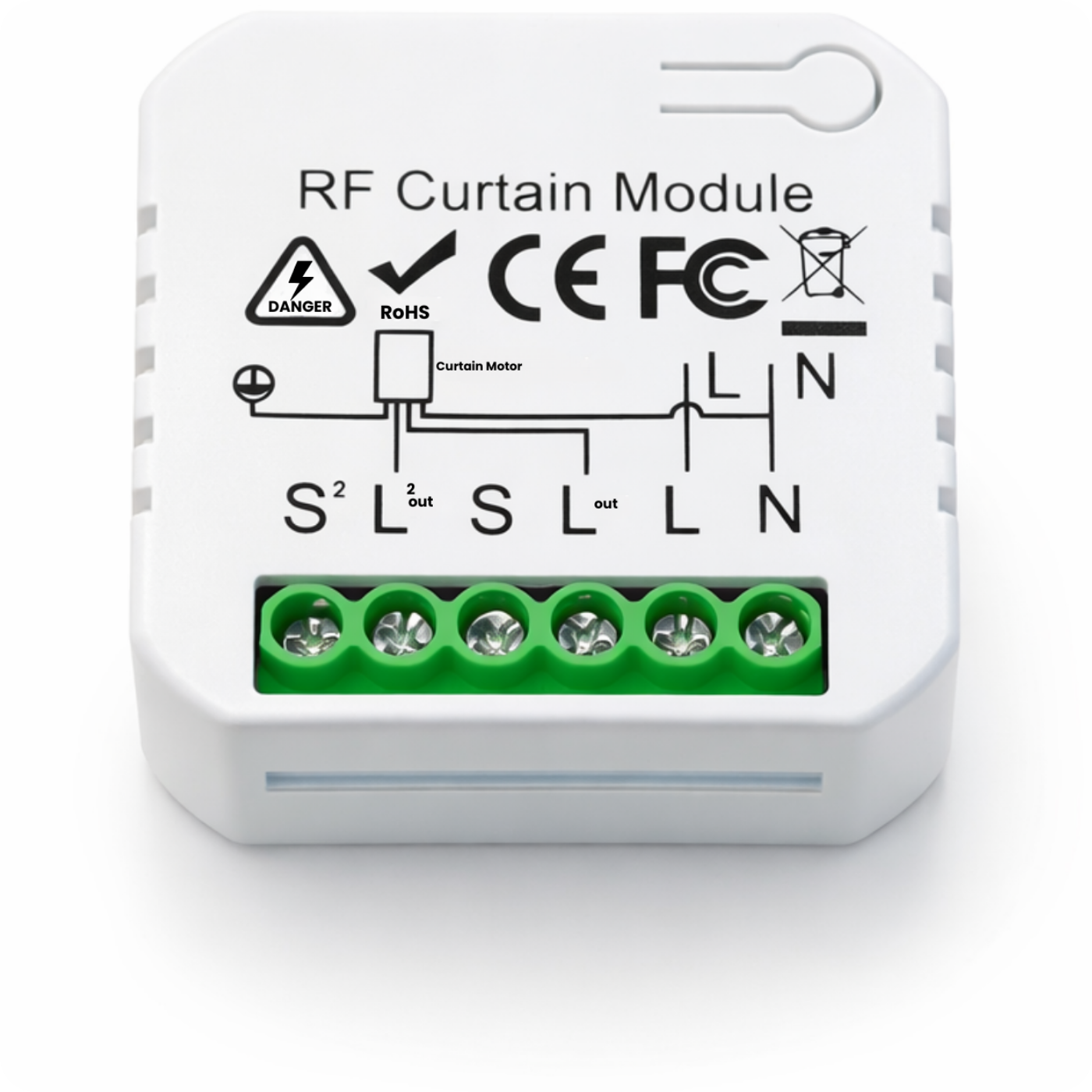

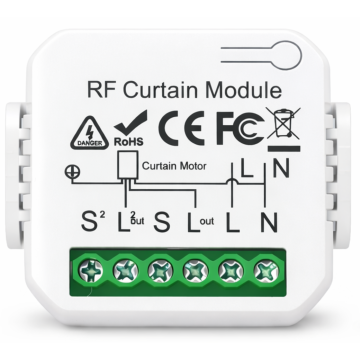

EE Krmilni modul za rolete FS-TD 433 MHz

Odkrijte modul za upravljanje rolet FS-TD podjetja Spreest . Ta kompaktni krmilnik vam omogoča oddaljeno in ročno upravljanje motorja rolet, zaves ali tend z daljinskim upravljalnikom ali stenskim stikalom. Gre za praktično rešitev za avtomatizacijo okenskih senčil v vašem domu ali pisarni. Modul je zasnovan tako, da se enostavno prilega

v standardno električno omarico FI60. Naprava deluje s klasično električno napeljavo in zahteva priključitev

fazne (L), nevtralne (N) in krmilne žice motorja . Možen je tudi priklop zunanjega stikala (S1/S2) . Na naši dražbi je mogoče kupiti daljinski upravljalnik, ki bo popolnoma združljiv s ponujenim modulom.

Namestitev in krmiljenje

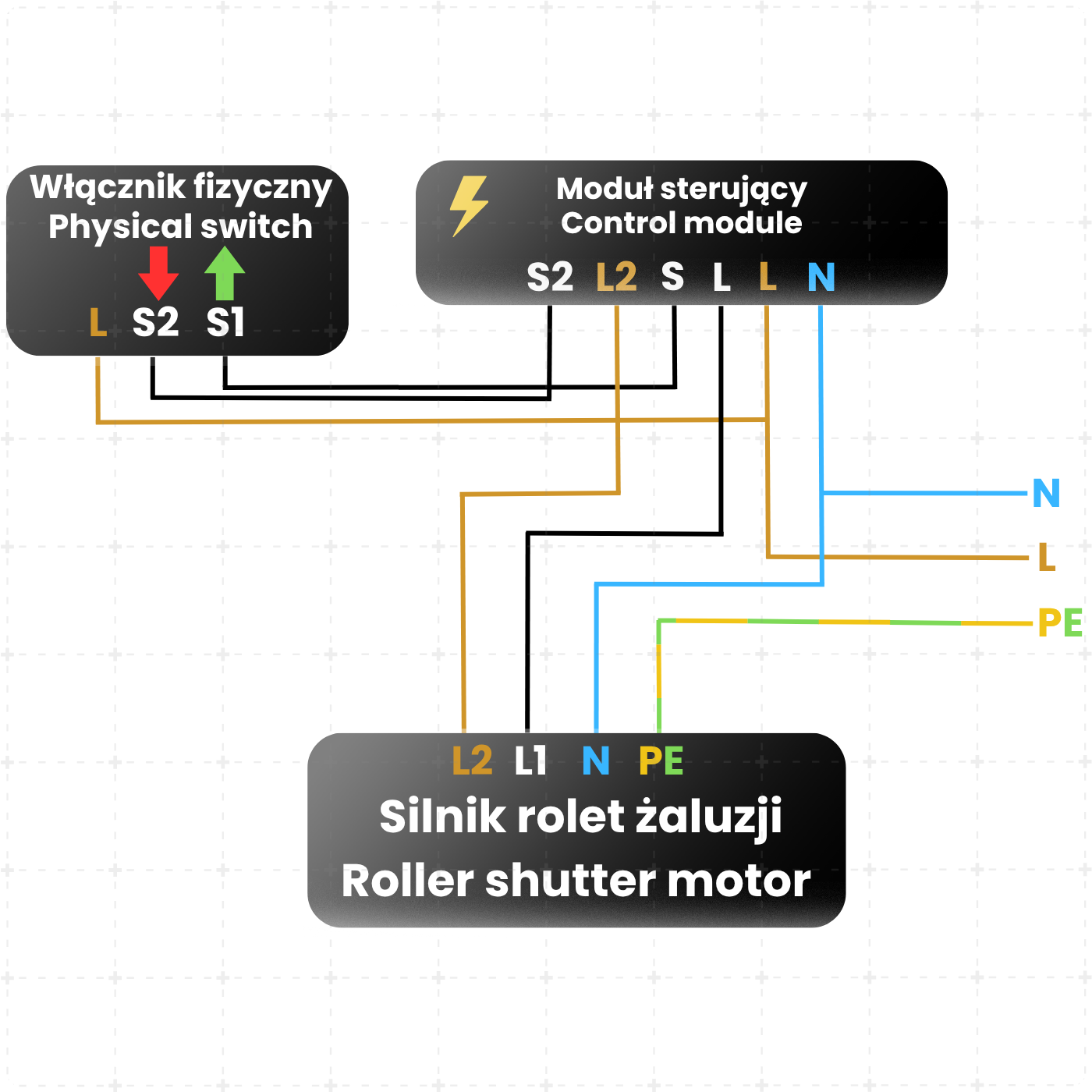

Priključitev s stikalom:

1. Priključite skupno žico (COM) na fazo (L) in krmilne izhode na S1 (odpiranje) in S2 (zapiranje) . Napajanje modula:
2. Fazna žica L in nevtralna žica N morata biti priključeni na modul. Priključitev motorja rolet:
3. Žice motorja priključite na izhode modula v skladu z oznakami in žici N in PE na nevtralni vodnik oziroma ozemljitev. Daljinski upravljalnik:
4. Po seznanitvi lahko rolete upravljate na daljavo – odpiranje, ustavljanje in zapiranje. Ročno upravljanje: Kratek pritisk
5.  – popolno odpiranje/zapiranje, držanje – gibanje samo ob držanju, spuščanje – ustavitev v izbranem položaju. Oznake žic

L

•  – Fazna žica N
•  – Nevtralna žica S1
•  – Krmiljenje odpiranja S2
•  – Krmiljenje zapiranja PE
•  – Ozemljitev L1 / L2 –
• izhoda za krmiljenje smeri delovanja motorja rolet Tehnične specifikacije

Napajalna napetost:

• AC 100–240 V Frekvenca:
• 433,92 MHz Poraba energije (v stanju pripravljenosti):
• Pribl. 0,2 W Največja obremenitev:
• 16 A Upravljanje:
• RF daljinski upravljalnik + ročno stikalo Uporaba:
• Rolo žaluzije, zavese, tende Dimenzije:

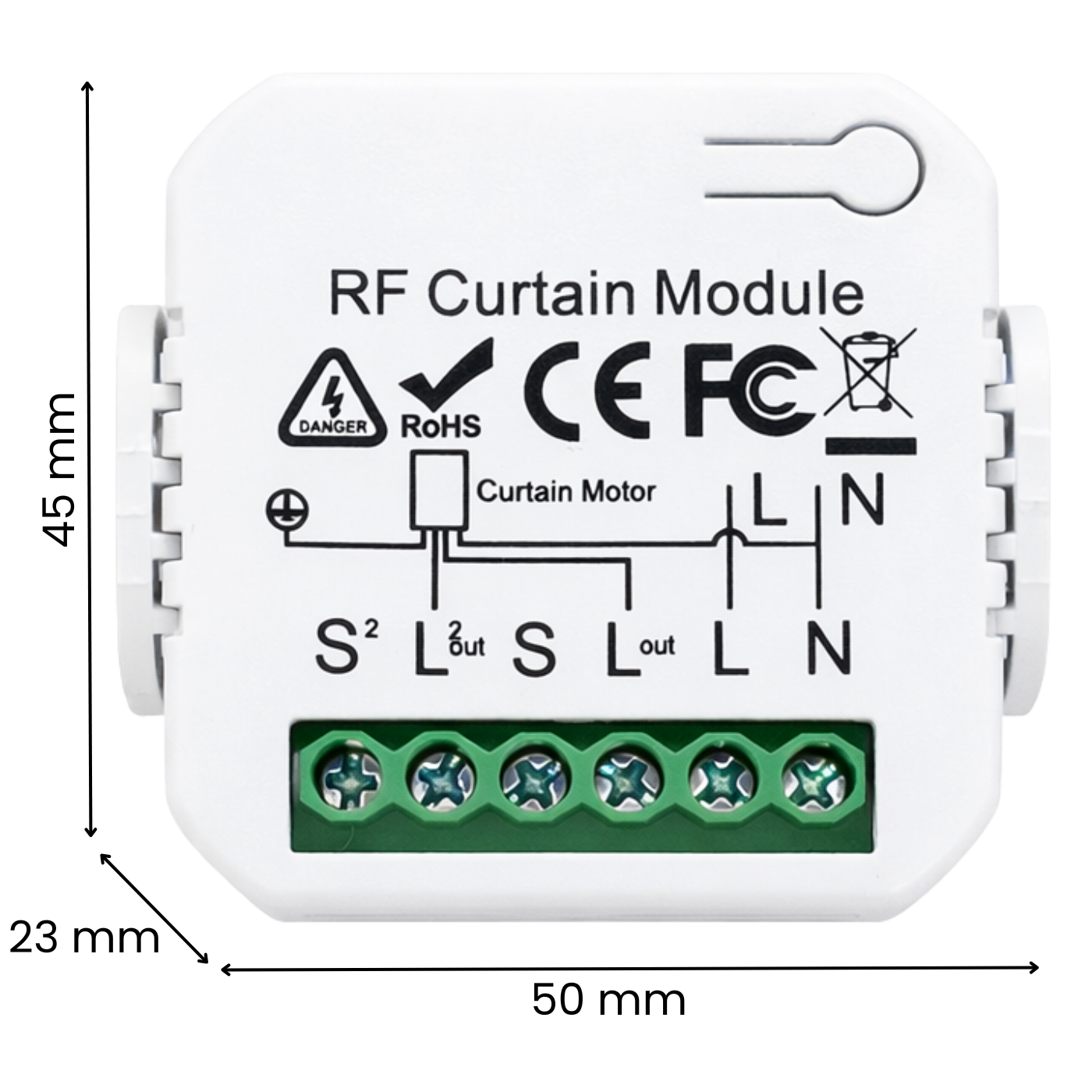

• 50 × 23 × 45 mm Teža:
• 42g Komplet vsebuje

1× Krmilni modul za rolete FS-TD 433MHz

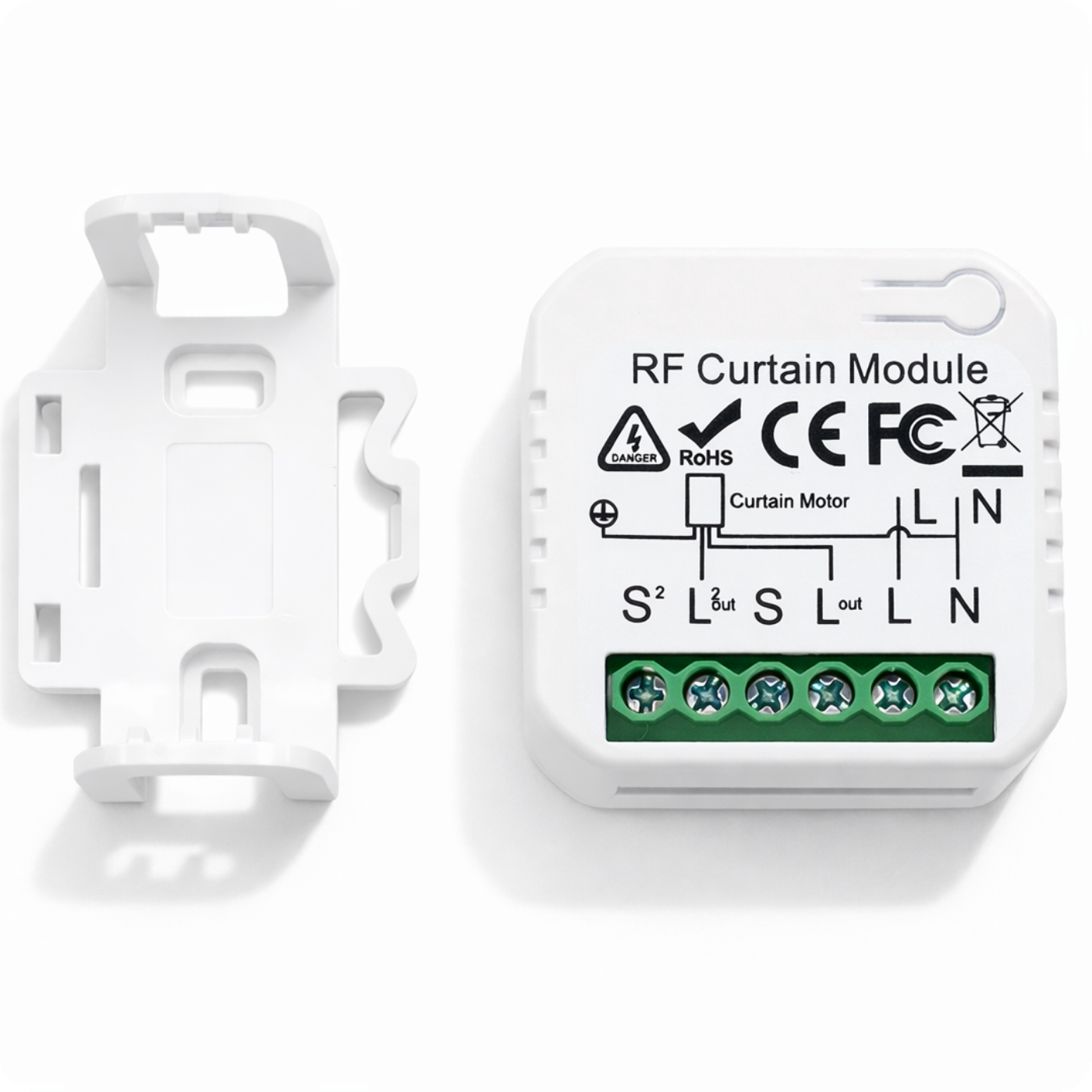

• 1× Montažni nosilec
• 1× Uporabniški priročnik
