EE Elektronska ključavnica SA-0103

Spreest kodna ključavnica s tipkovnico je sodobna in vsestranska naprava za nadzor dostopa , ki zagotavlja izjemno prilagodljivost in enostavno uporabo. Idealna je za domove, pisarne in druge objekte, ki zahtevajo napreden varnostni sistem. Zahvaljujoč različnim načinom odpiranja in enostavni namestitvi bo ta ključavnica izpolnila pričakovanja tudi najzahtevnejših uporabnikov. Ključne lastnosti

1. Vsestranski načini odpiranja:

Bližinska kartica/pipete, bližinska kartica/pipete in koda, samo koda ali samo bližinska kartica/pipete zagotavljajo prilagodljivost in udobje uporabe. 2. Indikatorji:

Ti indikatorji obveščajo uporabnika o stanju ključavnice, napakah in uspešnih operacijah. 3. Enostavna namestitev:

Jasna navodila in različne možnosti priključitve zagotavljajo hitro in enostavno namestitev. 4. Možnost priključitve zunanjega zvonca.

5. Preprosti ukazi, poslani na kodno ključavnico.

6. Vodoodporna tipkovnica

šifrirnik, po pravilni montaži je primerna za zunanjo uporabo. Priporočamo namestitev zaščitnega pokrova. 7. Ključavnica lahko shrani podatke za do 10.000 ljudi,

zaradi česar je idealna za uporabo v prostorih z veliko prometa, kot so pisarne, šole ali stanovanjski kompleksi. 8. Način zaklepanja:

Funkcija načina zaklepanja omogoča začasno zaklepanje ključavnice, npr. če obstaja sum poskusa vloma ali v nujnih primerih. 9. Alarm z zaščito pred nedovoljenim vdorom: Ključavnica je opremljena s funkcijo alarma z zaščito pred nedovoljenim vdorom,

, ki poveča varnost in ščiti pred nepooblaščenim dostopom. Kodna ključavnica ponuja vsestranske načine odpiranja, da ustreza vašim potrebam in željam: 1. Bližinska kartica/pipete – Hitro in priročno odklepanje z bližinsko kartico ali pipetami.

2. Bližinski senzor/pipete in koda

 – Dve rešitvi. Varnost, ki zahteva bližinski senzor ali pipete ter vnos kode. Če trenutno nimate pri sebi bližinskega senzorja ali pipete, lahko vnesete vnaprej določeno kodo. 3. Koda

 – Vnos edinstvene kode na tipkovnici ključavnice za dostop. Zahvaljujoč tem različnim možnostim lahko vsak uporabnik izbere najprimernejši način odpiranja ključavnice, kar poveča udobje in varnost uporabe.

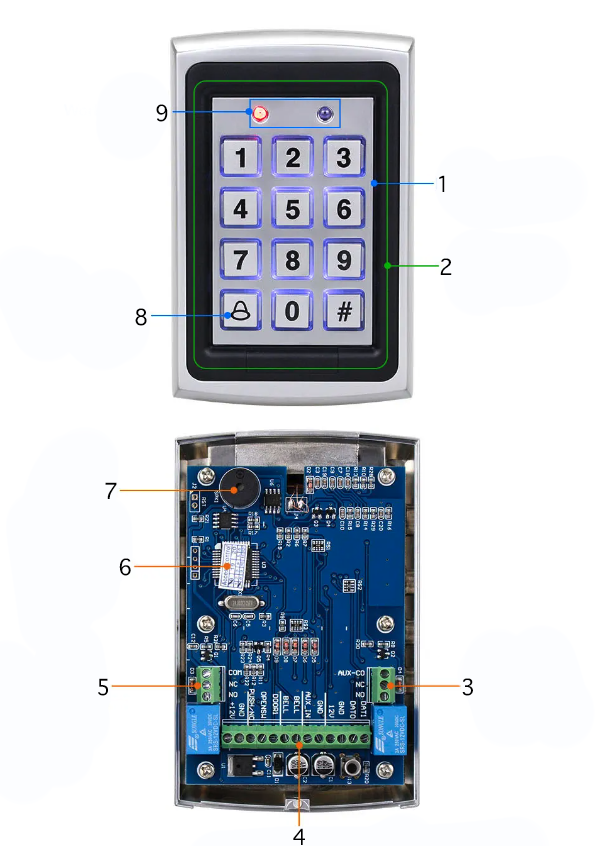

Komponente ključavnice 1. Digitalni gumb:

Uporablja se za vnos kod in upravljanje ključavnice.

2. Indikator delovanja:

Obvešča o stanju delovanja ključavnice. 3. Izhod alarmnega releja:

Uporablja se za priključitev alarmnega sistema. 4. Vtičnica za napajalni kabel:

Priključek za napajanje ključavnice. 5. Izhod releja električne ključavnice:

Uporablja se za priključitev električne ključavnice. 6. Pomnilniški čip:

Shranjuje uporabniške podatke in konfiguracije ključavnice. 7. Zvočnik:

Predvaja informativne zvoke, kot so piski. 8. Gumb za zvonec:

Omogoča gostom, da pritisnejo zvonec. 9. Območje za kartico:

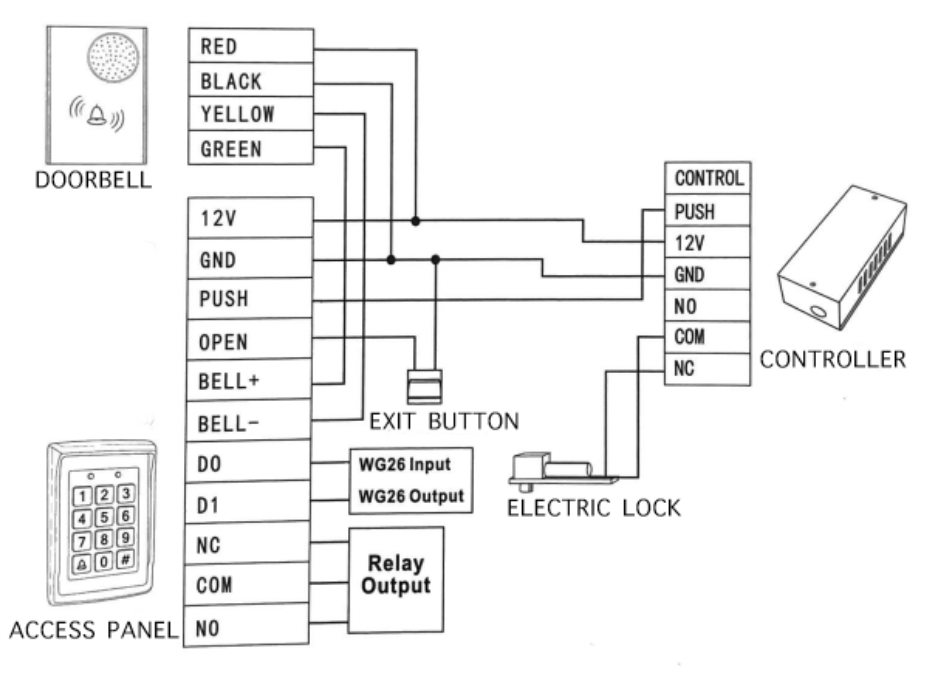

Mesto, kamor morate namestiti bližinsko kartico. Primer diagrama povezave

1. Zvonec: RDEČA, ČRNA, RUMENA, ZELENA – žice zvonca, priključene na ustrezne priključke na dostopni plošči.

2. Dostopna plošča:

12V –

12V napajanje.

GND –

ozemljitev. POTISNI –

izhod za gumb za izhod. ODPRTO –

izhod za daljinsko odpiranje vrat. BELL+ in BELL- –

povezave z zvoncem, ki signalizirajo poskus vstopa ali izstopa. D0 in D1 –

vhodi/izhodi za integracijo z drugimi sistemi za nadzor dostopa. NC (normalno zaprt), COM (skupni), NO (normalno odprt) –

priključka za električno ključavnico. COM je skupni priključek za vezje ključavnice, NO in NC sta priključka, ki nadzorujeta stanje ključavnice (odprto ali zaprto). WG26 vhod in WG26 izhod –

vhodi/izhodi za bralnike RFID kartic ali druge identifikacijske naprave, ki uporabljajo protokol Wiegand. 3. Gumb za izhod:

Priključek na priključek PUSH na dostopni plošči in ustrezni priključek na krmilniku. 4. Električna ključavnica:

Priključen na priključka COM in NO na krmilniku ter na ustrezne priključke na dostopni plošči.

5. Krmilnik:

POTISNI –

izhod za gumb za izhod.

12V –

12V napajanje. GND –

ozemljitev. NO (normalno odprt), COM (skupni), NC (normalno zaprt) –

izhodi za električno ključavnico. Tehnične specifikacije

Delovna napetost: DC 12V

Tok v stanju pripravljenosti:

• ≤40mA Dimenzije:

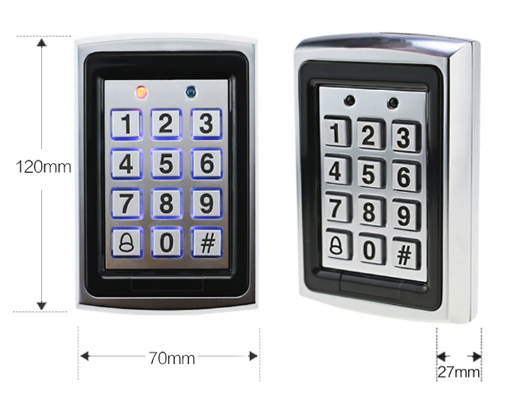

• 120 × 70 × 27mm Delovni tok:
• ≤100mA Način odpiranja vrat:
• Kartica, geslo, kartica ali geslo, kartica + geslo Vrsta kartice:
• 125KHz Osebna izkaznica Upravljalna kartica: J
• ena dodajalna in ena izbrisna kartica Število uporabnikov:
• 10000 Vhodno/izhodni format:

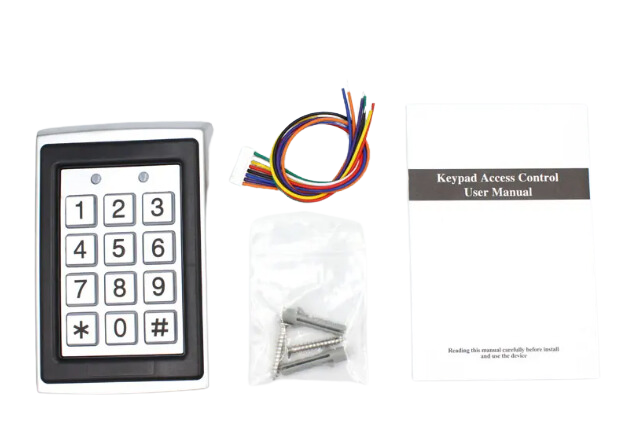

• WG26/WG34 Komplet vključuje
• Kodna ključavnica B02 Montažni dodatki

Komplet inštalacijskih kablov

• Uporabniški priročnik
• Navodila v poljščini
• v elektronski različici so na voljo v prenosljivi prilogi. Najdete jih
• pod opisom izdelka

. Tukaj je nekaj najzanimivejših funkcij (ukazov), opisanih v priročniku: Administratorski način Sprememba gesla za programiranje

Operacije: # Geslo za programiranje # 00 Novo geslo # ponovitev novega gesla #

Navodila: Privzeto geslo je 123456. Če pozabite geslo, ga lahko obnovite tako, da po izpadu električne energije pritisnete gumb na vratih in vklopite napajanje.

Nastavitev uporabniške kartice

• Operacije: # Programsko geslo # 01 branje kartice
• Navodila: Dodajanje uporabnikov s kartico. Nastaviti je mogoče samo eno uporabniško kartico.

Nastavitev administratorske kartice

• Operacije: # Programsko geslo # 02 branje kartice
• Navodila: Administratorska kartica lahko nastavi ali izbriše samo eno administratorsko kartico.

Delovni način

• Način Vse v enem
• Postopki: # Geslo za programiranje # 03 1 #

Navodila: Napravo nastavite na način Vse v enem (privzeti način) tako, da način Wigan nastavite na način vnosa.

Način izhoda bralnika

• Postopki: # Geslo za programiranje # 03 2 #
• Navodila: Napravo nastavite na način izhoda bralnika in način izhoda Wigan.

Običajni način odpiranja vrat

• Postopki: # Programsko geslo # 03 3 #
• Navodila: Napravo nastavite na električni način, pritisnite veljavno kartico ali veljavno geslo, da trajno odprete vrata. Za zapiranje vrat ponovno pritisnite veljavno kartico ali veljavno geslo.

Samodejno dodajanje uporabnika

• Postopki: # Programsko geslo # 03 4 #
• Navodila: Napravo nastavite na način samodejnega dodajanja uporabnika, podrsajte katero koli uporabniško kartico, dodajte uporabnika in hkrati odprite vrata.

Gesla in druge nastavitve

• Nastavitev gesla za odpiranje javnih vrat
• Operacije: # Programsko geslo # 04 3–6-mestno geslo #

Navodila: Nastavitev gesla za odpiranje javnih vrat.

Sprememba uporabniškega gesla

• Operacije: # Programsko geslo # 05 3–6-mestno geslo ali geslo za poteg kartice #
• Navodila: Za vsakega uporabnika kartice nastavite ustrezno geslo, ki je enako javnemu geslu.

Nastavitev vhodnega in izhodnega formata čitalnika kartic

• Operacije: # Programsko geslo # 06 XX #
• Navodila: Nastavitev vhodnega in izhodnega formata Wigan, XX je lahko 26 ali 34, formatirajte kot WG26 ali WG34.

Obnovitev tovarniških nastavitev

• Operacije: # Programsko geslo # 09 9999 #
• Navodila: Obnovitev privzetih nastavitev, brisanje javnega gesla, ne spreminjanje programskega gesla.

Dodajanje uporabnikov

• Dodajanje uporabniške kartice
• Operacije: # Programsko geslo # 10 1 prebrana kartica #

Navodila: Neprekinjeno skeniranje kartic, dodajanje uporabnikov kartic, samodejna številka, razpon številk 0000–9999.

Dodajanje uporabniškega gesla

• Operacije: # Programsko geslo # 102 3–6-mestno novo geslo #
• Navodila: Neprekinjeno vnašanje gesel, povečanje števila uporabniških gesel, brez dodeljene številke kartice, samodejna številka, razpon številk 0000–9999.

Brisanje uporabnikov

• Izbriši vse uporabnike
• Operacije: # Programsko geslo # 30 0 0000 #

Navodila: Izbrišite vse uporabnike, ne izbrišite gesla za odpiranje javnih vrat.

Izbriši uporabnika kartice

• Operacije: # Programsko geslo # 30 1 Potegnite kartico #
• Navodila: Potegnite kartico, da izbrišete ustreznega uporabnika.

Izbriši uporabniško geslo

• Operacije: # Programsko geslo # 30 2 Uporabniško geslo #
• Navodila: Izbriši uporabniško geslo, izbriši ustrezno uporabniško geslo.

Druge funkcije

• Onemogočite funkcijo zaščite z geslom
• Operacije: # Programsko geslo # 50 1 #

Navodila: Onemogočite funkcijo zaščite z geslom (privzeta nastavitev).

Omogočanje funkcije zaščite z geslom

• Operacije: # Programiranje gesla # 50 2 #
• Navodila: Omogočanje funkcije zaščite z geslom, omogočanje funkcije zaščite z geslom, napaka pri vnosu gesla več kot 10-krat, zaklenjeno 5 minut, ključ ne deluje, kartico je mogoče potegniti s kartico.

Onemogočanje funkcije alarma zaradi nedovoljenega vdora

• Operacije: # Programiranje gesla # 50 3 #
• Navodila: Onemogočanje funkcije alarma zaradi nedovoljenega vdora (privzeta nastavitev).

Omogoči funkcijo alarma za nedovoljeno vdor

• Operacije: # Programsko geslo # 50 4 #
• Navodila: Ko je zadnji pokrov odprt, se bo alarm oglasil neprekinjeno in naprava ne bo delovala.

Lučka tipkovnice

• Gumb za vedno izklopljeno
• Operacije: # Programsko geslo # 60 1 #

Navodila: Način izklopljene lučke tipkovnice.

Gumb za vedno vklopljeno

• Operacije: # Programsko geslo # 60 2 #
• Navodila: Način vklopa lučke tipkovnice.

Zakasnitev lučke tipkovnice

• Operacije: # Programsko geslo # 60 3 #
• Navodila: Samodejni način lučke tipkovnice, brez delovanja, 5 sekund izklopljeno (privzeta nastavitev).
