Relejni modul s 433MHz daljinskim upravljalnikom

✅ Releji: 4 v zaprtem ohišju

✅ Doseg: do 100 m na prostem

✅ Število gumbov na daljinskem upravljalniku: 1: 4 (z okvirjem, ki preprečuje nenamerno pritiskanje)

Ta 433MHz relejni modul za daljinsko upravljanje je vsestranska rešitev za različne aplikacije nadzornih sistemov. Idealen je za avtomatizacijo doma, varnostne sisteme, daljinsko upravljanje razsvetljave ali električnih naprav. Z izbiro različnih načinov delovanja modul omogoča prilagodljivost in enostavno programiranje, ki ustreza potrebam posameznega uporabnika.

Zaradi robustne konstrukcije, velikega dosega do 100 m in preprostega programiranja je modul zanesljivo in praktično orodje, ki bo povečalo udobje in funkcionalnost v vsaki aplikaciji.

✳️ Specifikacije:

✔️ Napajalna napetost: NAPAJALNA NAPETOST: 12V DC

✔️ Frekvenca: frekvenca: 433 MHz

✔️ Tok v stanju pripravljenosti: ~5mA

✔️ Vklopljen tok (1 rele): ~35mA

✔️ Vklopni tok (4 releji): 35, 5 μm: (4): ~140mA

✔️ Dimenzije ohišja: 75 mm x 54 mm x 29 mm

✔️ Dimenzije daljinskega upravljalnika: 55 mm x 30 mm x 14 mm

✔️ Število gumbov na daljinskem upravljalniku: 4 (z okvirjem)

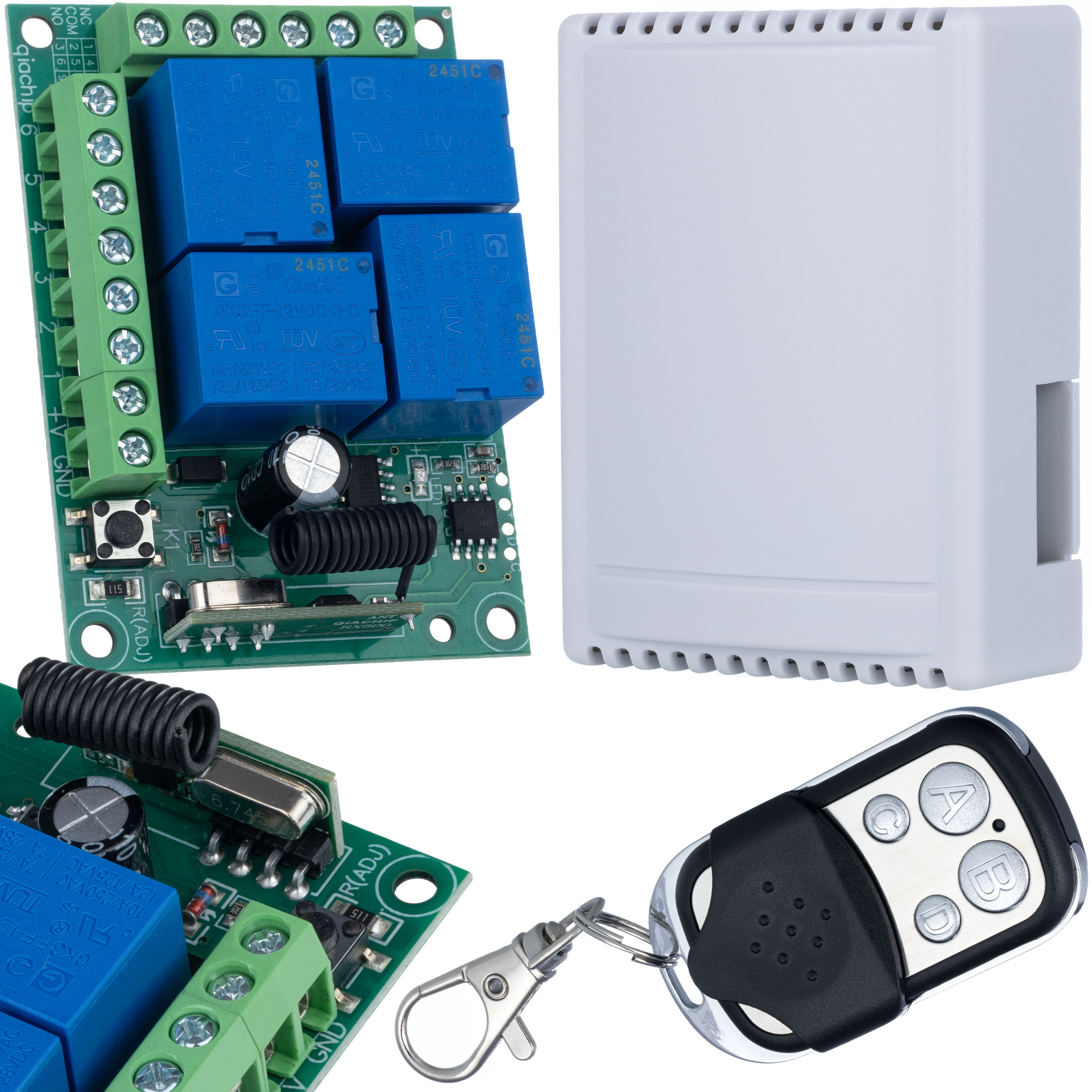

✳️ Opis kompleta:

12 V enosmernem toku in daljinski upravljalnik s štirimi gumbi, zaščiten z okvirjem. Naprava deluje na frekvenci 433 MHz, kar zagotavlja stabilno delovanje in velik doseg do 100 m na odprtem prostoru. Relejski modul je zaprt v robustnem ohišju, ki ga ščiti pred mehanskimi poškodbami.

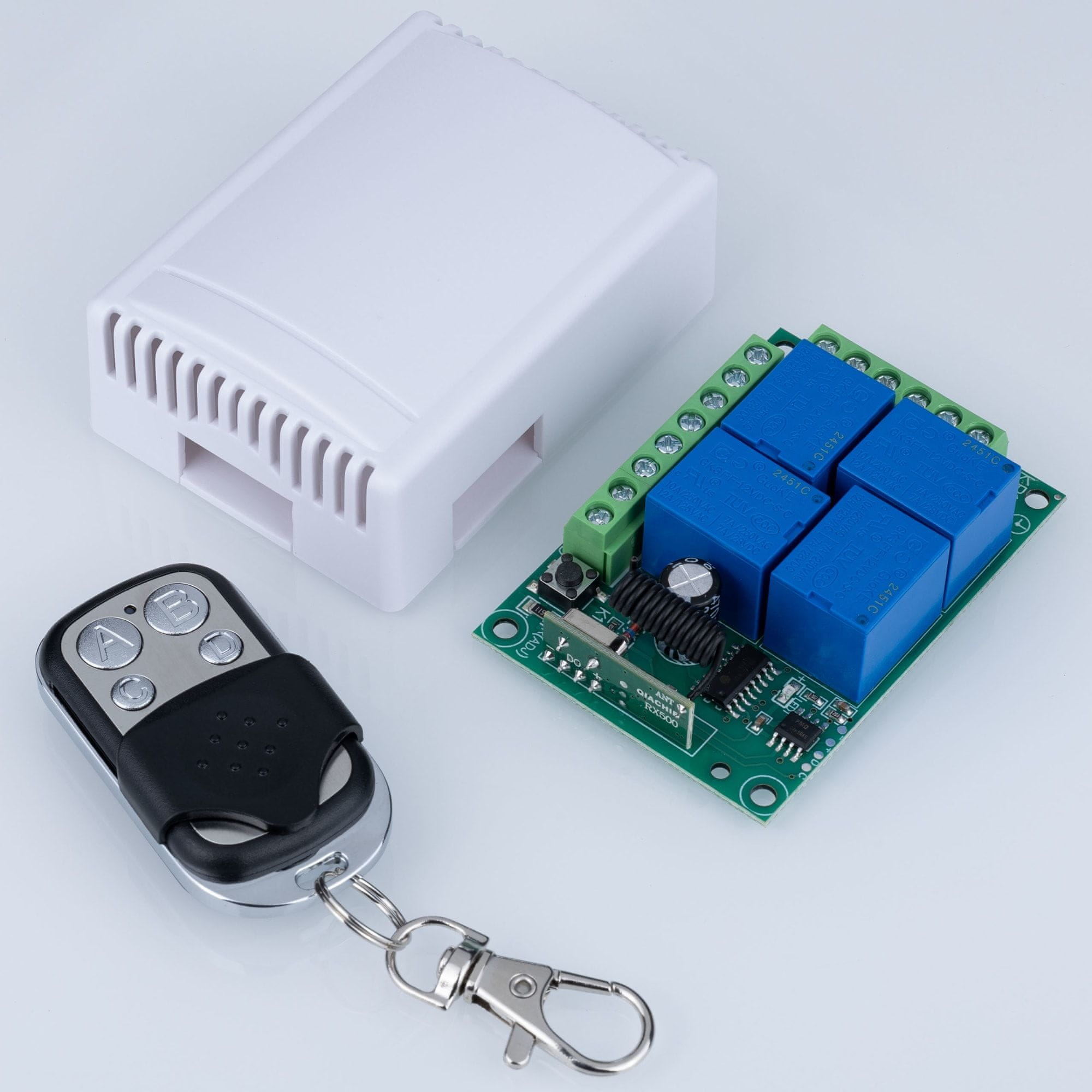

✳️ Sestava kompleta:

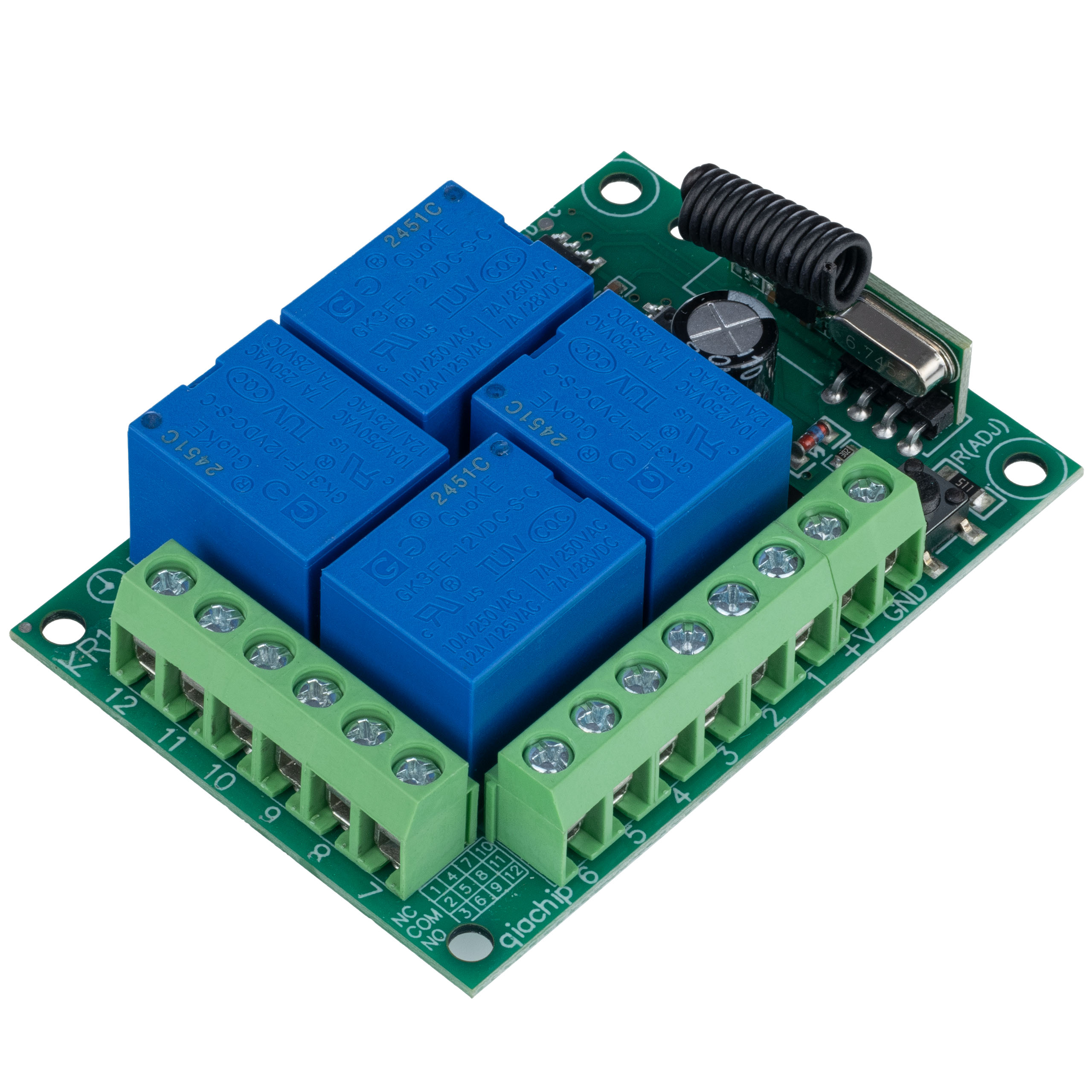

✔️ 1 x modul s štirimi releji

✔️ 1 x daljinski upravljalnik (vključena baterija)

✳️ Povzetek izdelka in uporaba:

Relejski modul za daljinsko upravljanje 433 MHz je idealna rešitev za daljinsko upravljanje različnih elektronskih naprav. Z velikim dosegom in štirimi kanali omogoča prilagodljivo upravljanje opreme doma, v pisarni ali delavnici. Združljivost z dodatnimi daljinskimi upravljalniki iz naše ponudbe vam omogoča razširitev sistema glede na vaše individualne potrebe.

Navodila za programiranje in opis funkcij:

Način CHLAJENJE:

Relej se vklopi le, ko pritisnete gumb na daljinskem upravljalniku (npr. A, B, C ali D).

1. Kratko pritisnite gumb za programiranje 1 krat (med pritiskom gumba utripa svetleča dioda).

2. po kratkem času bo dioda LED utripnila (modul čaka, da se pritisne gumb).

3. pritisnite gumb A.

4. svetleča dioda LED večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so dodeljeni pomnilniku – delujejo v trenutnem načinu, vsak od njih vklopi drug rele.

Način preklopa z enim gumbom:

Ko gumb spustite, rele ostane vklopljen, dokler ne pritisnete istega gumba na daljinskem upravljalniku.

1. 2-krat na kratko pritisnite gumb za programiranje (ob vsakem pritisku na gumb utripa svetleča dioda).

2. po kratkem času se LED dioda prižge (modul čaka, da se gumb pritisne).

3. pritisnite gumb A.

4. LED dioda večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – delujejo v načinu enopomenskega stikala, pri čemer vsak od njih vklopi drug rele.

Način VARIABLE SWITCH:

Ko pritisnete gumb (npr. A), se rele 1 izklopi, rele 2, dodeljen gumbu B, pa se vklopi.

1. Trikrat na kratko pritisnite programirni gumb (ob vsakem pritisku na gumb utripa svetleča dioda).

2. po kratkem času se LED dioda prižge (modul čaka, da se gumb pritisne).

3. pritisnite gumb A.

4. dioda LED večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – delujejo v načinu spremenljivega stikala, vsak od njih vklopi drug rele.

Način SINGLE-BUTTON SWITCH (2 gumba) in način CHANGE SWITCH (2 gumba):

Kombinacija obeh načinov.

1. Štirikrat na kratko pritisnite gumb za programiranje (ob vsakem pritisku na gumb utripa svetleča dioda).

2. LED dioda se po trenutku prižge (modul počaka, da se gumb pritisne).

3. pritisnite gumb A.

4. LED dioda večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so dodeljeni pomnilniku – 2 delujeta v načinu enega gumba, 2 v načinu trenutnega stikala.

Način VARIABILNEGA PREKLOPNIKA (2 gumba) in NAČIN ZAČASNEGA PREKLOPNIKA (2 gumba):

Kombinacija obeh načinov.

1. Na kratko 5-krat pritisnite programirni gumb (ob vsakem pritisku gumba utripa svetleča dioda).

2. LED dioda se po trenutku prižge (modul počaka, da se gumb pritisne).

3. pritisnite gumb A.

4. LED dioda večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so dodeljeni pomnilniku – 2 delujeta v načinu spremenljivega stikala, 2 v načinu trenutnega stikala.

Način spremenljivega stikala (2 gumba) in način enkratnega stikala (2 gumba):

Kombinacija obeh načinov.

1. Na kratko 6-krat pritisnite programirni gumb (ob vsakem pritisku na gumb utripa svetleča dioda).

2. LED dioda se prižge po trenutku (modul počaka, da se gumb pritisne).

3. pritisnite gumb A.

4. LED dioda večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so dodeljeni pomnilniku – 2 delujeta v načinu spremenljivega preklopa, 2 v načinu preklopa z enim gumbom.

Način spremenljivega stikala (2 gumba) in način stikala z enim gumbom (2 gumba):

Kombinacija dveh enakih načinov.

1. 7-krat na kratko pritisnite gumb za programiranje (ob vsakem pritisku na gumb utripa svetleča dioda).

2. po določenem času se LED dioda prižge (modul počaka, da se gumb pritisne).

3. pritisnite gumb A.

4. LED dioda večkrat utripa (signal pravilnega programiranja).

5. vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni v pomnilnik – 2 delujeta v načinu spremenljivega preklopa, 2 v načinu spremenljivega preklopa.

Brisanje pomnilnika modula:

Izbriše vse v pomnilnik vnesene gumbe/obročke.

1. 8-krat na kratko pritisnite tipko za programiranje (med vsakim pritiskom na tipko, razen osmega, LED utripa).

2. Svetlobna dioda večkrat utripa, kar pomeni izbris vseh daljinskih upravljalnikov in gumbov iz pomnilnika modula.
