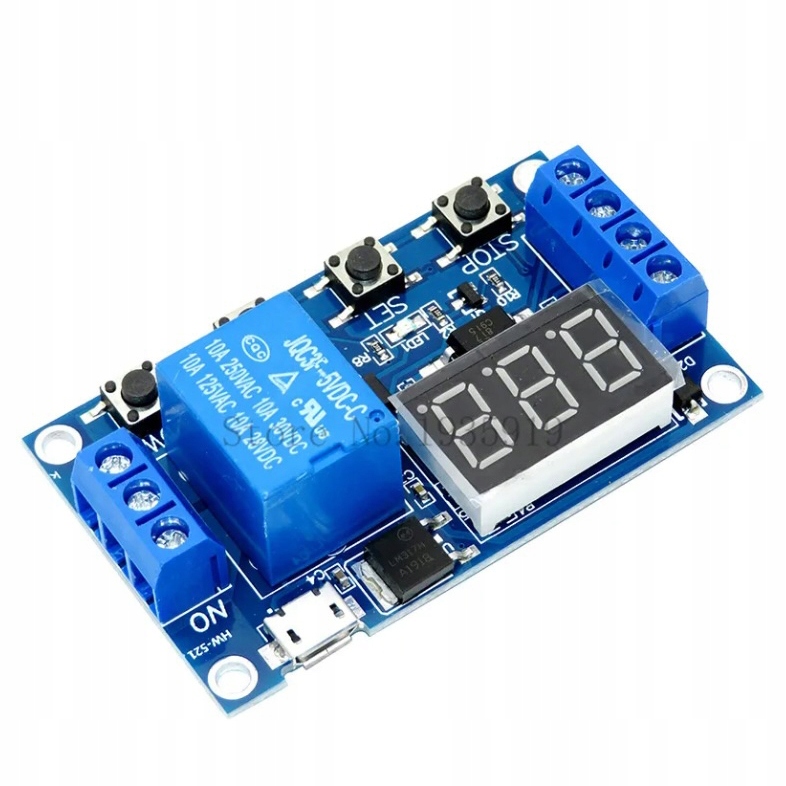

Modul časovnega releja Micro USB

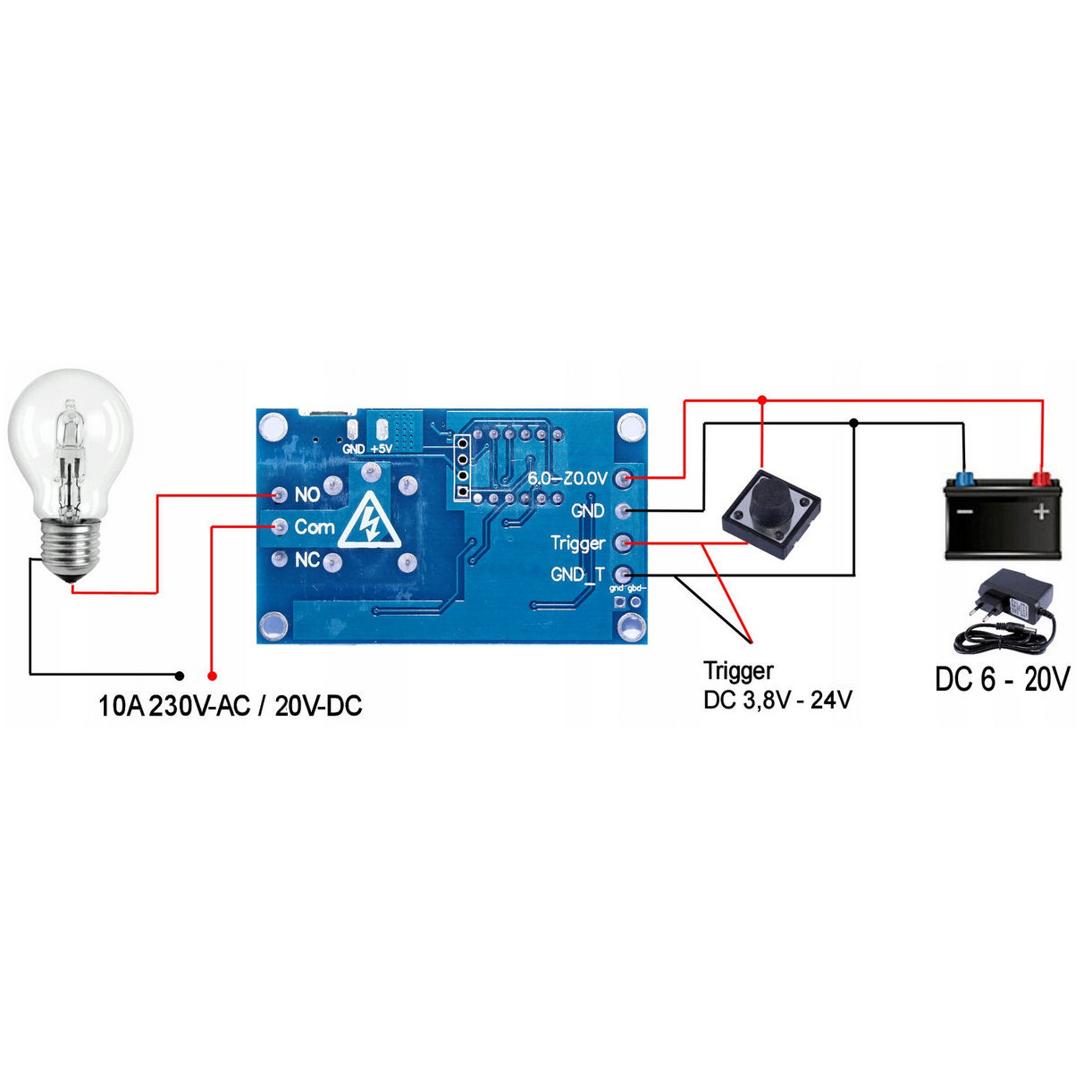

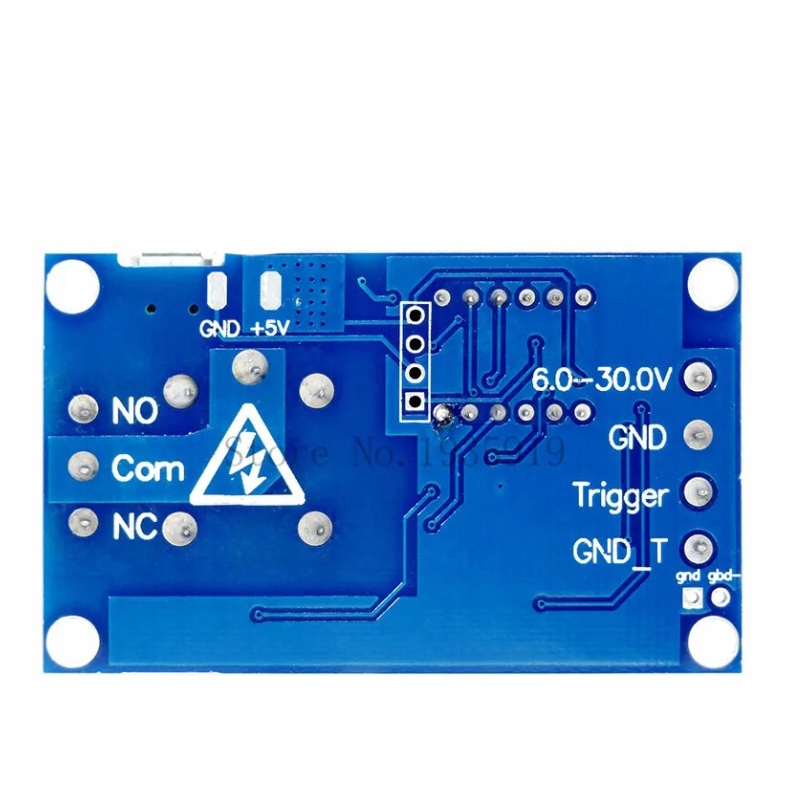

✅ Napajanje: 6V – 20V ali micro USB 5,0V (za napajanje nad 20V uporabite pretvornik s stopnjo navzdol, npr. LM2596, in nastavite napetost na 8–10V)

✅ Sprožilec (sprožilec): 3,8 V – 20 V

✅ Časovno območje: 0–999 minut

✅ Delovna temperatura: –40 °C do 85 °C

✅ Dimenzije: 62 mm x 38 mm x 19 mm

✅ rele: 10 A, 230 V IZMENIČNEGA TOKA / 30 V ENOSMERNEGA TOKA

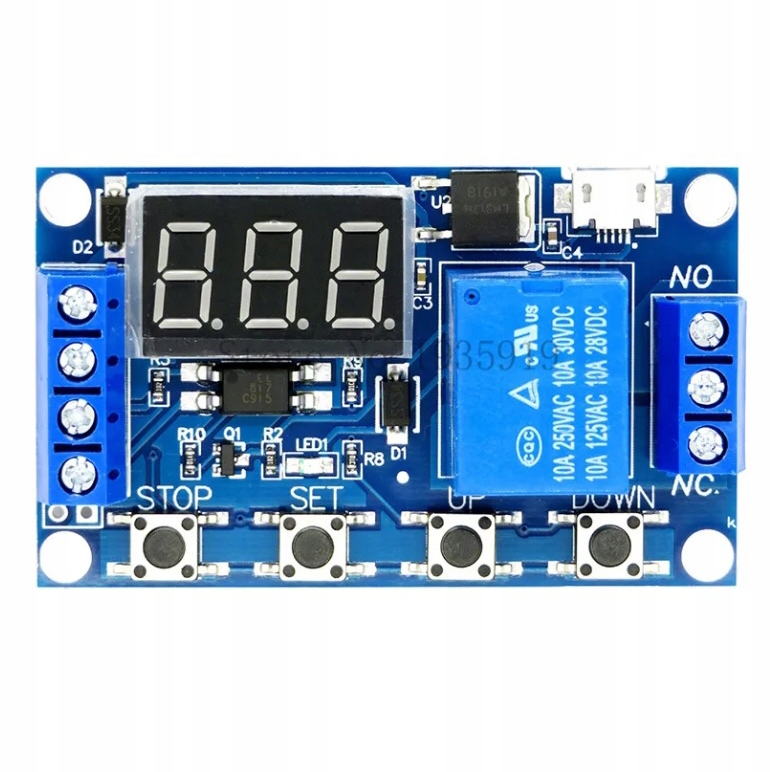

✅ Gumbi: 30 V, 30 V, 30 V, 30 V, 30 V, 30 V, 30 V, 30 V, 30 V:

• STOP: vklop/izklop releja (odštevanje teče – rele je izklopljen)
• SET (dolg pritisk): Izbira funkcije in prehod na atribute
• SET (kratek pritisk): prikaz atributov funkcije

✅ Postopek programiranja:

1. Pritisnite gumb STOP in izberite možnost ON.
2. Počakajte, da se na zaslonu prikaže 000.
3. Dolgo pritisnite SET → z gumboma UP / DOWN izberite program.
4. Pritisnite SET short → na zaslonu utripa OP → 000 → z gumbi UP / DOWN vnesite trajanje atributa.
5. Z gumbom STOP izberite časovno enoto:

   000 → Sekunde

   00,0 → Desetina sekunde (npr. 05,5 = 5,5 sekunde)

   0,0,0 → minuta (npr. 0,0,1 = 1 minuta)

6. Dolgo pritisnite SET → Ko številka programa preneha utripati, npr. P1.1, se postopek zaključi.

✅ Opis programov:

• P1 .1: Ob sprožilnem signalu se rele vklopi in odšteva čas, nastavljen v OP, nato pa se rele izklopi.
• P1.2: Kot zgoraj, vendar dajanje sprožilnega signala med odštevanjem povzroči, da rele odšteva od 0.
• P1.3: Kot zgoraj, vendar dajanje sprožilnega signala med odštevanjem povzroči izklop releja in ponastavitev odštevanja.
• P-2: Ko je podan sprožilni signal, se CL odšteje, nato se rele vklopi, OP pa se odšteje, nato se rele izklopi.
• P3.1: Ko je podan sprožilni signal, se vklopi rele in odšteva OP, izklopi rele in odšteva CL, cikel se ponovi določeno število krat (LOP = neskončna zanka), podajanje sprožilnega signala med odštevanjem izklopi rele in ponastavi odštevanje.
• P3.2: Ko se priključi napajanje, se rele samodejno vklopi in odšteva OP, rele se izklopi in odšteva CL, cikel se ponovi določeno število krat (LOP = neskončna zanka).
• P-4: Ko se uporabi sprožilec, se rele vklopi, odštevanje OP se začne, ko sprožilec izgine, uporaba sprožilca med odštevanjem ponastavi števec.

✅ Funkcija 3.2: Omogoča delovanje modula brez sprožilca. Ko napajate modul časovnika prek 5V vtičnice microUSB ali prek 6V-20V priključka, modul samodejno začne odštevanje, ne da bi sprožil Sprožilec. Ta funkcija omogoča neskončno ali določeno število ciklov releja.
