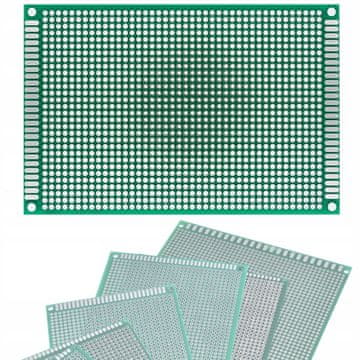

Rosfix obojestransko univerzalno tiskano vezje za izdelavo prototipov 80 × 120 mm (zeleno)

Obojestransko univerzalno tiskano vezje velikosti 80 × 120 mm, zasnovano za izdelavo prototipnih vezij iz komponent tiskanega vezja s prebojem (THT), kot so upori, kondenzatorji, LED in integrirana vezja v ohišjih tipa DIP. Plošča omogoča sestavo poljubnega elektronskega vezja zaradi lukenj v rastru 2,54 mm, razporejenih v pravokotnem polju.

Plošča je opremljena z dvema vrstama ovalnih ploščic na vsaki od krajših stranic za priročno spajkanje tankih žic. Metalizirane luknje niso povezane z vnaprej določenimi potmi, kar omogoča popolno svobodo pri načrtovanju povezav med komponentami.

Za izdelavo premostitvenih elementov med spajkalnimi polji lahko uporabite tanke žice (kynar) ali izolirane žične vodnike. Štiri luknje za pritrditev omogočajo priročno pritrditev plošče v ohišje prototipne naprave ali na stojalo.

✳️ Uporaba:

Univerzalne plošče so idealne za sestavljanje trajnih elektronskih vezij s spajkanjem, kontaktne plošče pa omogočajo sestavljanje vezij brez spajkanja, kar omogoča ponovno uporabo komponent.

✳️ Specifikacije:

• Dimenzije: 80 × 120 mm
• Barva spajkalne maske: zelena
• Sestava: žična (THT)
• Vzorec lukenj: 2,54 mm
• Odprtine za pritrditev: Vroče odprtine: 4, simetrično razporejene v vogalih
