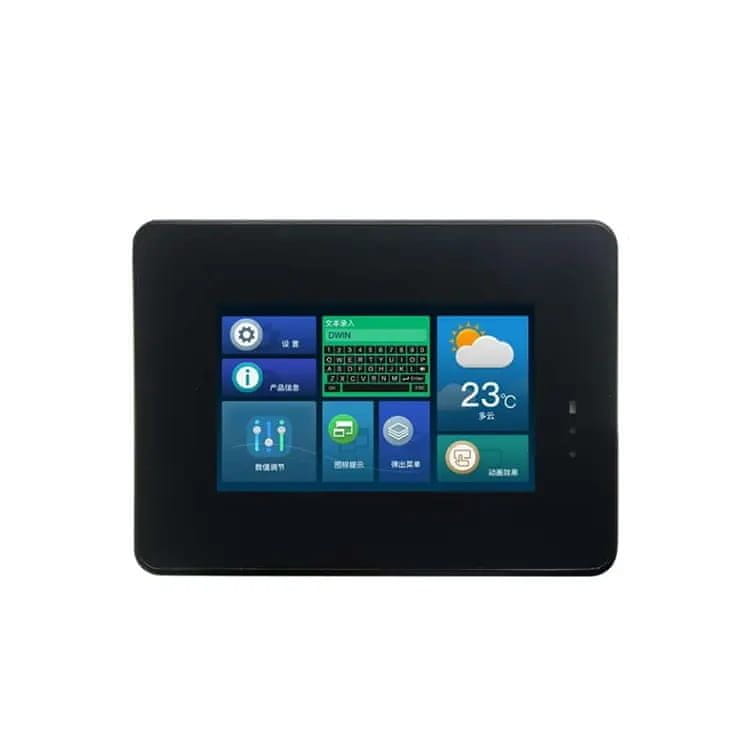

shumee LCD 5,0-palčni uporovni zaslon na dotik z ločljivostjo 800 x 480, ohišje z zvočnikom RS485, DWIN HMI
shumee LCD 5,0-palčni uporovni zaslon na dotik z ločljivostjo 800 x 480, ohišje z zvočnikom RS485, DWIN HMI
Partnerska prodaja
LCD 5,0-palčni uporovni zaslon na dotik z ločljivostjo 800 × 480, ohišje z zvočnikom RS485, DWIN HMI
Celoten opis
Trenutno ni na zalogi.
88,40 €
Predstavitev
Univerzalni HMI modul s 5,0-palčnim zaslonom in uporovno ploščo na dotik, ohišjem, zvočnikom in RS485.
DMG80480T050_A5WTR Značilnosti:
- Na osnovi T5L ASIC, s sistemom DGUS II
- 5,0-palčni, ločljivost 800×480 slikovnih pik, 16,7 milijona barv, 24-bitni
- IPS zaslon z visokimi koti gledanja: 85/85/85/85 (L/R/Z/D)
- Uporovni dotik
- RS232 in vmesniki RS485 na 8-pinskem 3,81 mm konektorju
- Inteligentni HMI zaslon za industrijske aplikacije
- Podprt Modbus, možna komunikacija s PLC krmilniki
Načelo delovanja DWIN HMI zaslonov
Videz uporabniškega vmesnika in načelo njegovega delovanja sta zasnovana z uporabo namenske aplikacije DGUS ORODJE. Naložimo lahko že pripravljene grafike , ustvarjanje gumbov, grafikonov, polj za vnos podatkov itd., nato pa prenesene datoteke na pomnilniško kartico SD, s katere se kopirajo v pomnilnik zaslona.
Delovanje s strani mikrokrmilnika se nanaša na pošiljanje in prejemanje predhodno vzpostavljenih podatkovnih okvirjev z uporabo vmesnika UART .
DMG80480T050_A5WTC Specifikacija
Vmesnik:
- Hitrost prenosa: 3150~3225600bps, tipično 115200bps
- Izhodna napetost:
Izhod 1, Iout = –1mA 3,0~3,3
Izhod 0, Iout = 1mA 0,0~0,3 - Vhodna napetost RXD):
Vhod 1 Iin = 1mA 2,4–5,0V,
Vhod 0 Iin = –1mA 0~0,5V - Način delovanja:
UART2: N81,RS232
UART4: N81,RS232
UART5: RS485
- Uporabniški priključki:
– 8-pinski 3,81 mm, hitrost: 12 KB/s
– Mesto za spajkanje pozlačenega konektorja - Pomnilnik Bliskovni pomnilnik : 16 MB NOR Flash, za grafiko, pisave, zvočne datoteke. Število zapisov nad: 100.000
- Zvočnik: 2W moč
- Vmesnik SD kartice: FAT32 , hitrost prenosa podatkov: 4Mb/s
- Vmesnik PGT05: za posodobitev jedra DGUS
- Senzor svetlosti
- LED dioda
Zaslon:
- Število barv: 16.7M16777216
- LCD Tip IPS
- Koti gledanja: 85°/85°/85°/85° (L/D/Z/G)
- Območje prikaza 93,20 mm (Š) × 55,76 mm (V)
- Ločljivost 800×480
- Osvetlitev ozadja LED
- Svetlost: 200nit
Zaslon na dotik:
- Tip: RTP (uporovni zaslon na dotik)
- Struktura: ITO folija + ITO steklo
- Način na dotik: podpira dotik in podrsavanje
- Trdota površine: 3H
- Prepustnost svetlobe: Več kot 80 %
Napajanje:
- Napajalna napetost: 6~36V DC
- Poraba toka pri vklopljeni osvetlitvi ozadja: VCC = +12V, 100mA
- Poraba toka z izklopljeno osvetlitvijo ozadja: VCC = +12V, 40mA
Komplet vsebuje:
- DMG80480T050_A5WTR LCD 5,0" 800×480 uporovna zaslon na dotik DWIN HMI
