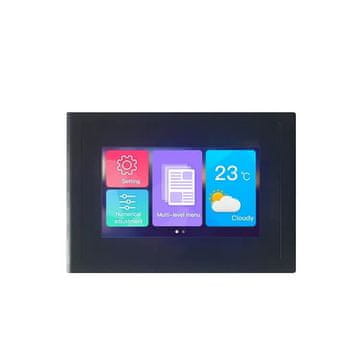

DMG48270C043–15WTR Značilnosti:

• Na podlagi T5L s sistemom DGUS II
• 4,3-palčni LCD TN, 262K barv, 480×272 slikovnih pik
• Uporovni dotik
• Vmesnik: RS232 RS485

Oblikovanje videza uporabniškega vmesnika in njegovo delovanje se izvaja z uporabo namenske aplikacije DGUS TOOL. Naložimo lahko že pripravljene grafike , ustvarimo gumbe, grafikone, polja za vnos podatkov itd. Nato prevedemo datoteke na pomnilniško kartico SD, s katere se kopirajo v pomnilnik zaslona.

Delovanje na strani mikrokrmilnika se nanaša na pošiljanje in prejemanje predhodno vzpostavljenih podatkovnih okvirjev z uporabo vmesnika UART .

Vmesnik:

• Hitrost prenosa: 3150~3225600 bps, tip. 115200bps
• Komunikacija
  UART 2: RS232, N81
  UART4: RS485, N81/E81/O81/N82,4
• Uporabniški priključki:
   – 8Pin₂.0mm za napajanje in komunikacijo, hitrost: 12KByte/s

• Pomnilnik Bliskovni pomnilnik : 16MByte NOR Flash, za grafike, pisave, zvočne datoteke. Število zapisov nad: 100.000
• Zvočnik: 3V pasivni, napajalni <1W
• Vmesnik SD kartice: FAT32 , hitrost prenosa podatkov: 4Mb/s

• Vmesnik PGT05: za posodobitev jedra DGUS

Zaslon:

• Število barv: 262K barv
• Vrsta LCD: TN
• Koti gledanja: 85°/85°/85°/85° (L/D/Z/G)
• Območje prikaza: 95,00 mm (Š) × 53,90 mm (V)
• Ločljivost 480×272
• LED osvetlitev ozadja
• Svetlost: 250nit

Zaslon na dotik:

• Vrsta: RTP ( Uporovni zaslon na dotik)
• Zgradba: ITO folija + ITO steklo
• Način na dotik: podpira dotik in drsenje
• Trdota površine: 3H
• Prepustnost svetlobe: Več kot 80 %

Napajanje:

• Napajalna napetost: 6 ~36V
• Poraba toka z vklopljeno osvetlitvijo ozadja: VCC = +12V, 109mA
• Poraba toka z izklopljeno osvetlitvijo ozadja: VCC = +12V, 50mA
