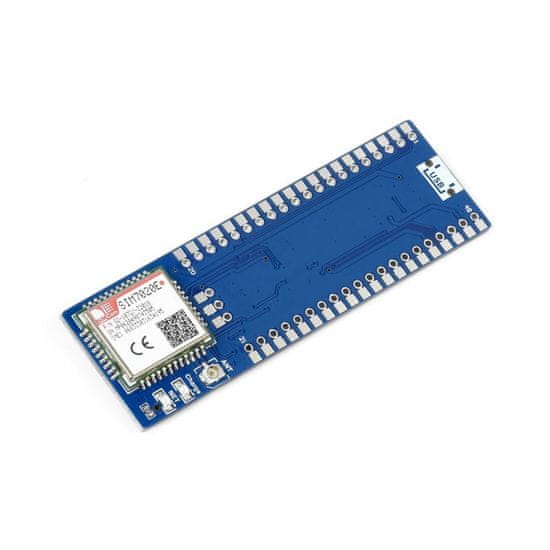

Pico-SIM7020E-NB-IoT Modul NB-IoT (NarrowBand-Internet of Things), zasnovan za Raspberry Pi Pico. Podpira več frekvenčnih pasov NB-IoT, ga je mogoče upravljati prek serijskih AT ukazov in podpira komunikacijske protokole, kot so HTTP/MQTT/LWM2M/COAP itd.

Zaradi nizke latence, nizke porabe energije, nizkih stroškov in široke pokritosti je idealna izbira za aplikacije IoT, kot so inteligentni instrumenti, sledenje sredstev, oddaljeni nadzor itd.

Osnovni parametri modula:

• Standardni priključek Raspberry Pi Pico, podpira plošče serije Raspberry Pi Pico
• UART komunikacija
• Upravljanje prek AT ukazov
• Podpira več komunikacijskih protokolov, podpira več platform v oblaku
• Vgrajen priključek za 3,7 V Li-po baterijo in polnilno vezje omogoča napajanje iz zunanje Li-po baterije ali polnjenje le-te
• 2× LED za spremljanje stanja delovanja modula

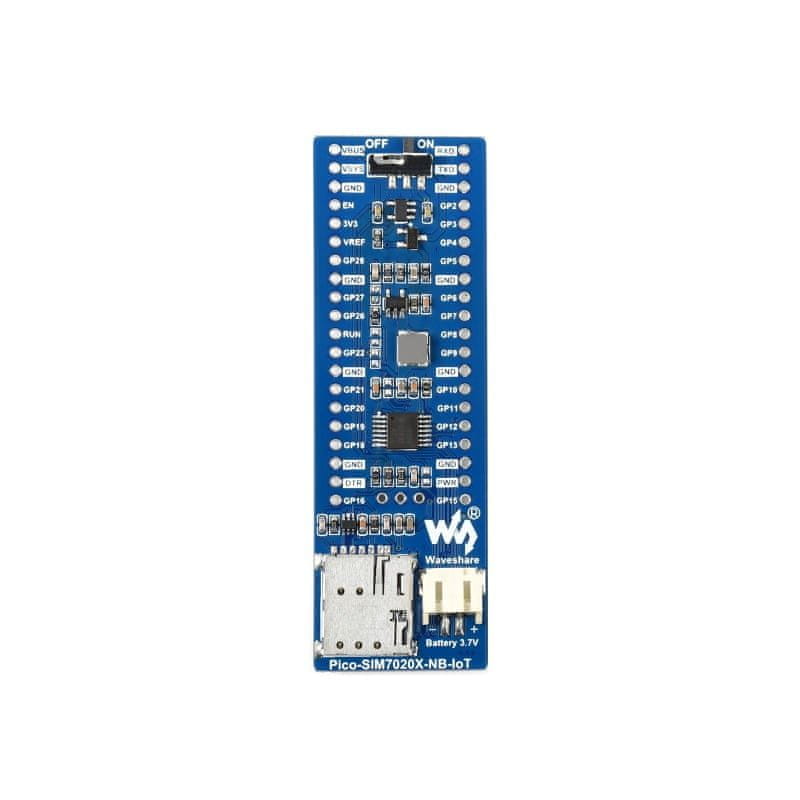

• Vgrajena reža za kartico Nano SIM za določeno kartico NB-IoT
• Primeri delovanja v MicroPythonu

Specifikacije:

• Frekvenčni pas: LTE-FDD: B1/B3/B5/B8/B20/B28
• Hitrost prenosa: 26,15 kbps (DL) / 62,5 kbps (UL)
• Komunikacija: UART 300bps~921600bps (privzeto 115200bps)
• Protokoli: TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP
• Regije: Azija, Evropa, Afrika, Avstralija
• Napajalna napetost: prek Li-Po baterije ali iz Raspberry Pi Pico
• Podprte napetosti baterij: 3,7V ~ 4,2V
• Največja dovoljena napetost na vhodih modula: 3,3V
• Poraba toka: V stanju mirovanja: 5,6 mA, V stanju mirovanja: 0,4 mA, V načinu PSM: 3,4 uA
• Dimenzije: 73,5 × 24,00 mm

Priključitev na Raspberry Pi Pico

Pico je mogoče spajkati na modul (SMD) ali priključiti od spodaj z uporabo zlatih kontaktov.

Povezava z drugimi moduli

Primer uporabe

Razporeditev pinov

Dimenzije

Komplet vsebuje:

Teža: 0,006 kg
