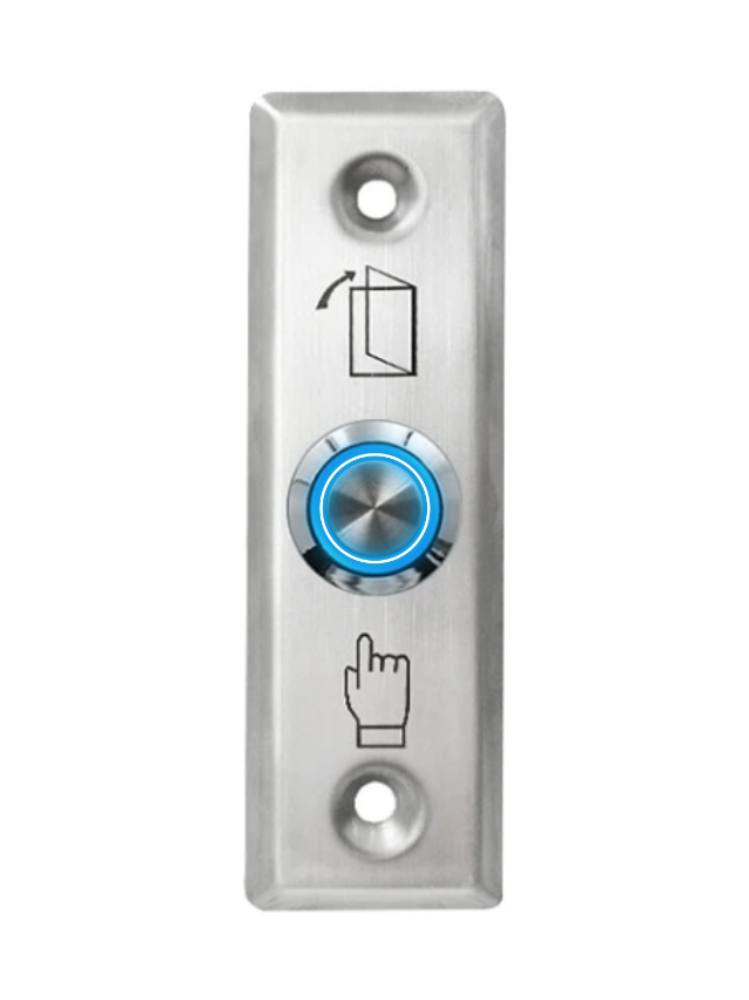

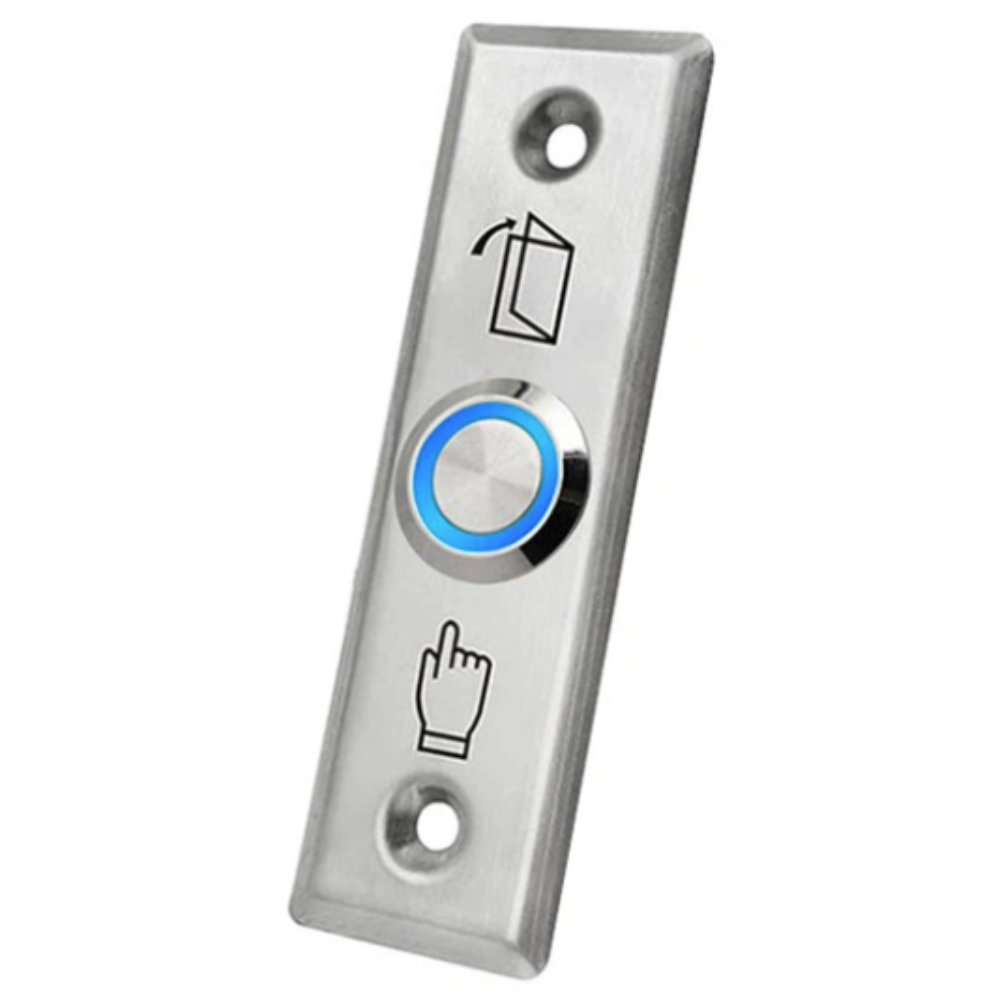

EE Monostabilni izhodni gumb S28LS

Izhodni gumb podjetja Spreest za sisteme nadzora dostopa je robustna in zanesljiva rešitev, ki omogoča hitro in enostavno odpiranje priključene električne ključavnice. Ta gumb

, zasnovan z mislijo na vzdržljivost in eleganco, je popolno dopolnilo vsakemu sistemu nadzora dostopa. Dodatno udobje v obliki osvetlitve ozadja gumbov , ki bo uporabna pri slabi svetlobi ali ponoči .

Specifikacija

• Vrsta kontakta: NO, monostabilen
• Vrsta izdelka: Tipka za izhod zunanji/notranji
• Montaža: Nadometna
• Obremenitev kontakta: 3 A / 12–24 V AC/DC
• Material: Nerjaveče jeklo
• Zaščitni razred: IP40 (priporočeno za uporabo v zaprtih prostorih)
• Osvetlitev tipk: Da
• Barva: Srebrna
• Življenjska doba: 500000 pritiskov
• Teža: 0,03 kg

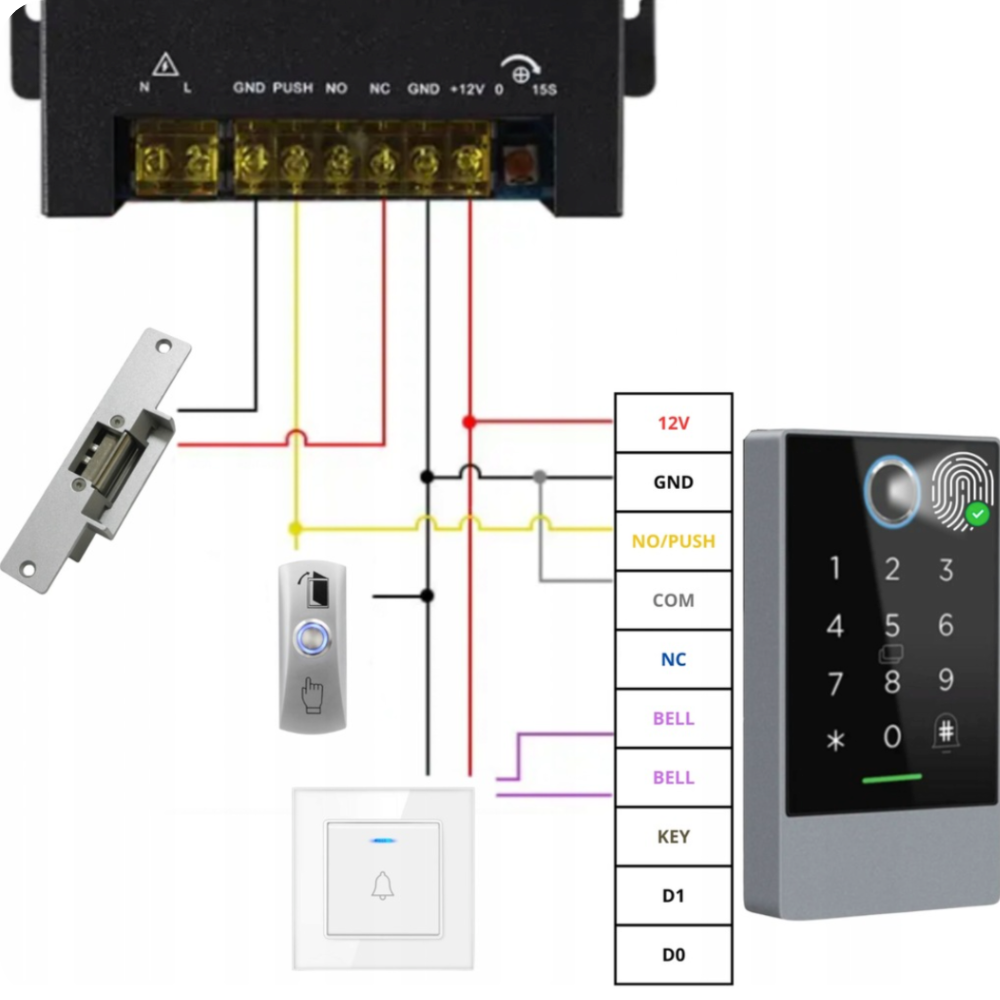

Primer integracije gumba za izhod s sistemom za nadzor dostopa

1. Priključek za napajanje:

Vhodna moč: Fazna (modra) in nevtralna (rdeča) napajalna žica (AC 230 V 50 Hz) sta priključeni na priključka L in N krmilnika napajanja.

2. Priključitev električne ključavnice (električna ključavnica):

NO (normalno odprt) Izhod: Izhod NO (rumena žica) regulatorja moči je priključen na en konec električne ključavnice.

COM (skupni) Izhod: Izhod COM (črna žica) regulatorja moči je priključen na drugi konec električne ključavnice. Ko je aktiviran, se vezje sklene in odklene električno ključavnico.

3. Priključitev gumba za izhod:

Gumb za izhod: Gumb za izhod (VRATA IZHOD) je priključen na priključka PUSH (rumena žica) in GND (črna žica) na krmilniku napajanja. S pritiskom na gumb se ključavnica odpre in lahko zapustite sobo.

4. Priključitev kombinirane ključavnice:

Napajanje za kombinirano ključavnico: Izhoda +12V (rdeča žica) in GND (črna žica) na krmilniku napajanja sta priključena na ustrezna priključka na kombinirani ključavnici, ki napajata napravo.

Upravljanje ključavnice: Izhoda NO/PUSH (rumena žica) in COM (siva žica) na krmilniku napajanja sta priključena na ustrezne priključke na kombinirani ključavnici, kar omogoča upravljanje ključavnice z vneseno kodo.

5. Priključitev žičnega zvonca:

Zvonec: Žice zvonca so priključene na priključke BELL (vijolična žica) na krmilniku napajanja, kar omogoča zvočni signal ob vstopu.

Komplet vsebuje

• 1× Izhodni gumb EB-12A
• 1× Komplet montažnega pribora
