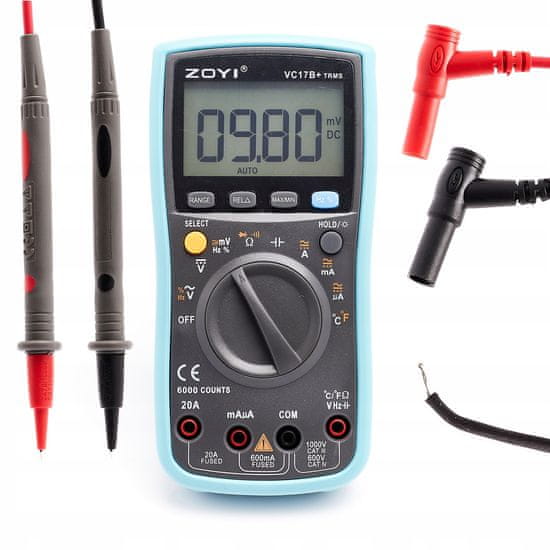

Digitalni multimeter ZOYI VC17B+

Ročni digitalni multimeter ZOYI

To visokokakovostno profesionalno merilno orodje odlikujeta vsestranskost in natančnost, idealno tako za domačo kot servisno uporabo. Zahvaljujoč tehnologiji True RMS omogoča natančne meritve napetosti, toka, upornosti in temperature, zaradi česar je izjemno praktično orodje za delo z elektroniko. Ta multimeter ponuja intuitivno upravljanje in jasen LCD-zaslon, ki olajša odčitavanje rezultatov v različnih svetlobnih pogojih. Funkcije, kot sta samodejni izklop in funkcija merjenja frekvence, povečujejo udobje uporabnika. Ročni merilnik VC17B+ je zanesljiva naprava za profesionalce in ljudi, ki iščejo visokokakovostne meritve.

❇️ Značilnosti izdelka

✅ Funkcija True RMS omogoča natančno merjenje prave vrednosti, kar poveča natančnost dela v zahtevnih aplikacijah, vključno z merjenjem spremenljivih vrednosti napetosti in toka.

✅ Univerzalno merilno območje vključuje izmenično/enosmerno napetost, upornost, kapacitivnost in temperaturo , zaradi česar je tester uporaben tako za preprosta kot za napredna merilna dela.

✅ Jasen LCD-zaslon omogoča hitro odčitavanje rezultatov, tudi v težkih svetlobnih pogojih, kar pospeši delo in zmanjša tveganje napak.

✅ Kompaktna in ergonomska zasnova ročnega merilnika zagotavlja udobje uporabe in transporta, kar omogoča meritve na različnih mestih brez potrebe po velikem prostoru.

✅ Funkcija samodejnega izklopa prihrani baterijo , kar pomeni daljšo življenjsko dobo naprave, idealna rešitev za intenzivno delo z merilnikom izmeničnega in enosmernega toka.

✳️ Funkcije:

✔️funkcija OBMOČJE – ročna sprememba merilnih območij

✔️funkcija REL – relativne meritve

✔️MAX/MIN – beleženje najvišjih in najnižjih vrednosti

✔️funkcija IZBERI – med merjenjem izmenične napetosti/toka možnost merjenja (preklapljanja) na frekvenčno območje ali delovni cikel %

✔️funkcija ZADRŽI – zamrzne indikacijo

✔️funkcija SAMODEJNI IZKLOP – po 14 minutah in 30 sekundah neaktivnosti vas bo „opomnil nase“ z zvočnim signalom, po nadaljnjih 30 sekundah pa se bo zaslon izklopil

✳️ Opis sprednje plošče:

Merilnik ima 4 pravokotne gumbe, označene s številkami. To so funkcijski gumbi, ki omogočajo:

☑️ OBMOČJE – gumb za ročno spreminjanje merilnega območja (možnost ni na voljo za merjenje kapacitivnosti, merilno območje lahko spremenite z gumbom OBMOČJE, z daljšim pritiskom pa se vrnete na merjenje z avtomatskim območjem.)

☑️ MAX/MIN – funkcija beleženja in ogleda vrednosti MAX in MIN med meritvijo

☑️ RELΔ – relativna meritev

☑️ Hz% – pri merjenju izmenične napetosti in toka (SAMO IZMENIČNI TOKI!) lahko preklopimo na merjenje frekvence. V območju frekvenčnega merilnika lahko s funkcijsko tipko Hz% preklopimo na merjenje delovnega cikla 1%-99,9%.

✳️ Spodaj sta 2 okrogli stikali – na desni in levi strani:

☑️ ZADRŽI/OSVETLI – rumeni gumb ima dvojno funkcijo: kratek pritisk shrani/zamrzne izmerjeno vrednost, prikazano na zaslonu. Daljši pritisk 2 sekundi vklopi osvetlitev LCD-ja

☑️ IZBERI – oranžni gumb omogoča preklapljanje med posameznimi funkcijami, natisnjenimi na vrtljivem stikalu.

⚡ Merjenje enosmerne napetosti:

Obrnite gumb za merjenje enosmerne napetosti ( V ). Priključite žice glede na polarnost. Črno v vtičnico COM , rdečo v testno vtičnico za merjenje napetosti. Rezultat meritve bo prikazan na zaslonu.

⚡ Merjenje izmenične napetosti:

Priključitev je analogna neposrednemu merjenju napetosti. Obrnite gumb na merjenje izmenične napetosti ( V~ ). Pritisnite gumb RANGE za spremembo merilnega območja, z držanjem gumba RANGE pa se vrnete na samodejno merjenje območja.

⚡ Merjenje upora:

Obrnite gumb na merjenje upora ( Ω ). Povežite vodnike glede na polarnost. Črnega priključite na vtičnico COM , rdečega pa na merilno vtičnico za merjenje upora (če ste v dvomih, si oglejte spodnje fotografije). Rezultat meritve se bo prikazal na zaslonu.

⚡ Merjenje frekvence in PWM:

Obrnite gumb na merjenje frekvence ( Hz % ), pritisnite oranžni gumb enkrat IZBERITE in nato modri gumb " Hz % " (za merjenje razmerja PWM ponovno pritisnite modri gumb). Žice priključite glede na polarnost. Črno žico priključite na vtičnico COM , rdečo na testno vtičnico za merjenje frekvence. Na zaslonu se bo prikazal rezultat meritve.

⚡ Merjenje enosmernega in izmeničnega toka:

Obrnite gumb za merjenje toka ( A ), da preklapljate med enosmernim in izmeničnim tokom. Žice priključite glede na polarnost, črno na vtičnico COM , rdečo na testno vtičnico za merjenje toka. POZOR ! Tukaj morate izbrati, ali je tok manjši od 600 mA. Če je višji, izberite ustrezno merilno vtičnico. Rezultat meritve se bo prikazal na zaslonu.

⚡ Merjenje kapacitivnosti:

Obrnite gumb za merjenje kapacitivnosti kondenzatorja. Žice priključite glede na polarnost: črno na vtičnico COM , rdečo na vtičnico za merjenje kapacitivnosti. Pred priključitvijo ne pozabite izprazniti kondenzatorja.

⚡ Merjenje temperature:

Za merjenje temperature obrnite gumb skrajno desno. Uporabite lahko termočlen, ki je priložen kompletu (v tem primeru ga morate priključiti v skladu z opisom merilne vtičnice), ali vgrajeni termočlen.

✳️ Vsestranskost in udobje uporabe

Ta multimeter ponuja širok nabor meritev, kar je idealno tako za domača kot servisna dela. Z lahkoto lahko preklapljate med meritvami napetosti, upora, toka in temperature, zaradi česar je naprava zelo funkcionalna in vsestranska. Z jasnim LCD-zaslonom in kompaktno zasnovo ta ročni multimeter zagotavlja udobje in enostavno uporabo v različnih pogojih. Njegov samodejni izklop varčuje z baterijo, kompaktna velikost pa omogoča enostavno shranjevanje in prenašanje. To je nepogrešljivo orodje za vse, ki potrebujejo natančne rezultate v različnih merilnih situacijah.

✳️ Specifikacija:

✔️ Frekvenca: 5/50/500/5k/50k/500k/5M/20M (±0,1+3) [Hz]

✔️ Temperatura: <400℃ ±(1.0%+5), ≥400℃ ±(1.5%+15), <752℉ ±(1.0%+5), ≥752℉ ±(1.5%+15)

✔️ Kapaciteta: 10nF (±5,0+20), 100nF/1uF/10uF/100uF (±2,0%+5), 1000uF/10000uF (±5,0%+5)

✔️ Enosmerni tok: 600mV (±1,0%+10), 6V/60V/600V/1000V (±0,5%+3)

✔️ Izmenični tok: 600mV (±3,0 %+3), 6 V/60 V/600 V/750 V (±1,0 %+3)

✔️ Izmenični/enosmerni tok: 600 uA/6000 uA (±1,5 %+3), 60 mA/600 mA/20 A (±1,5 %+3)

✔️ Upornost: 600 Ω (±0,5 %+3), 6 K/60 K/600 K/6 M (±0,5 %+2), 60MΩ (±1,5 %+3)

✳️ Velikost in teža:

✔️Teža izdelka: 348 g g

✔️Dimenzije izdelka: 18,5 * 9 * 4,5 cm

✔️Teža paketa: 518 g

✔️Dimenzije paketa: 20 * 12,3 * 5,5 cm

✳️ Vključeno:

1️⃣Digitalni multimeter VC17B+

2️⃣2 x merilna kabla

3️⃣Termočlen TP01

4️⃣Uporabniški priročnik
