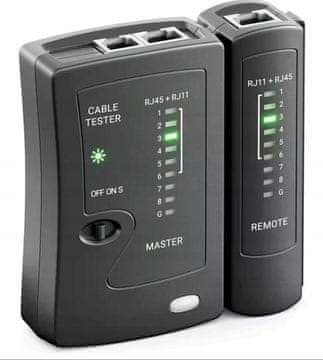

shumee Črni LAN tester omrežnega kabla z LED-diodo RJ45 RJ11RJ12

Tester omrežnih kablov RJ45 RJ12

Tester, zasnovan za testiranje kablov, kot so:

UTP, FTP, STP in telefonski kabli RJ12, RJ11.

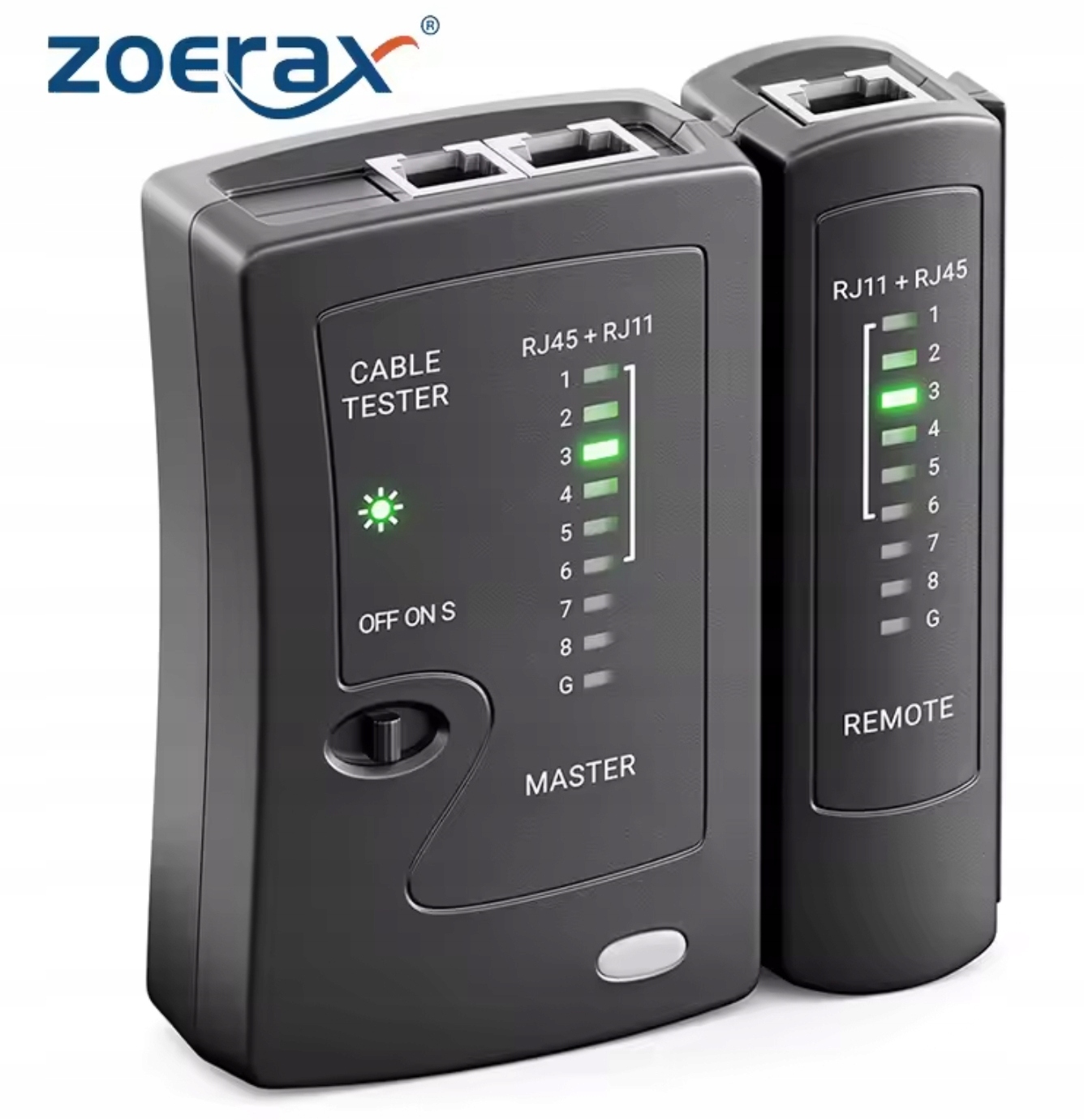

9 indikatorskih lučk (LED) označuje pravilno povezavo.

Opremljen z vrati RJ45 in RJ12.

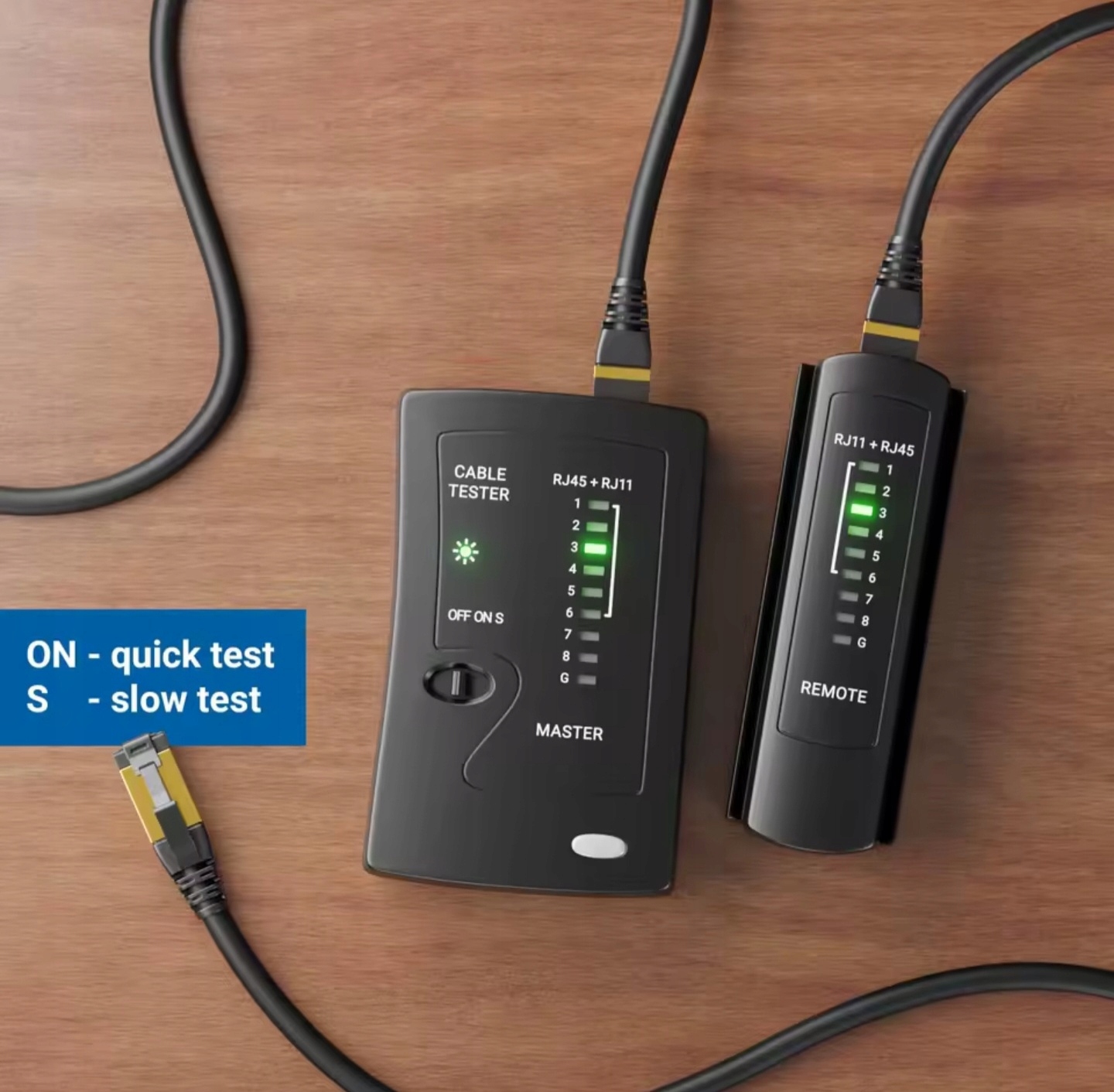

Funkcija samodejnega skeniranja z dvema hitrostma:

• VKLOP – normalno
• S – počasi

Testira vsako žico posebej.

Stikalo za vklop za podaljšanje življenjske dobe baterije.

• Napajanje z 9 V baterijo
• Elegantno ohišje

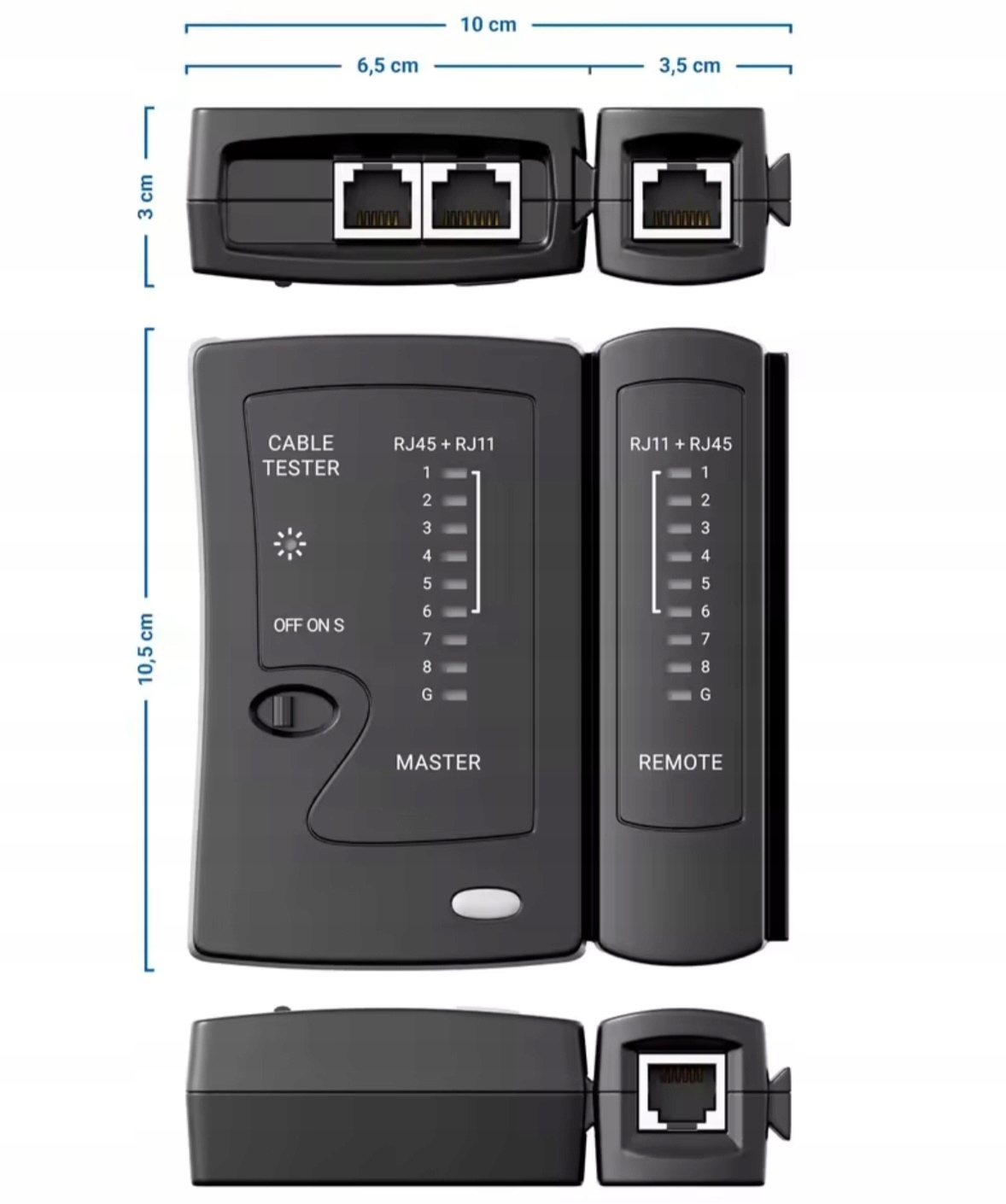

• Dimenzije: 10 × 10,5 × 3,0 cm
• Teža: približno 200 g

Preverjanje:

• Prekinitev kabla
• Kratek stik
• Obrnjeni pari
• Prekrižani pari

Navodila za preizkus zasukanega para:

Vklopite napajanje (položaj ON – počasno samodejno razvrščanje, S – hitro). Kabel, ki je zaključen z vtičem RJ45, priključite na testne vtičnice obeh modulov. Indikatorji na glavnem modulu morajo prikazovati zaporedje od 1 do G(G – sveti samo pri oklopljenih zasukanih paricah). Če je preizkušeni kabel v redu, se LED-diode v oddajnem in sprejemnem modulu prižgejo v naslednjem vrstnem redu: 1 –2 –3 –4 –5 –6 –7 –8 -G.

• Če je ena žica (npr. 3) prekinjena, se indikatorja št. 3 na glavnem in oddaljenem modulu se ne bo vklopil.
• Če sta žici v zasukanem paru zamenjani, npr. 2 in 4, LED dioda zasveti v naslednjem zaporedju:
• Glavni modul: 1–2–3–4–5–6–7–8-G
• Oddaljeni modul: 1–4–3–2–5–6–7–8-G
• Če sta dve žici v kratkem stiku, se ustrezni LED diodi na indikatorjih oddaljenega modula prižgejo hkrati.
