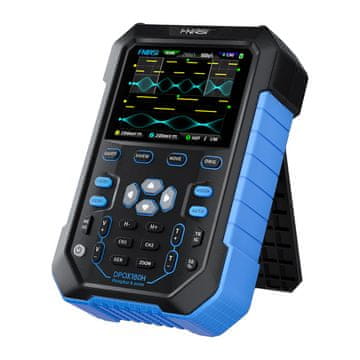

FNIRSI DPOX180H 2-v-1 ročni digitalni fosforni osciloskop

FNIRSI DPOX180H ročni digitalni fosforni osciloskop 2-v-1

FNIRSI DPOX180H je ročni digitalni fosforni osciloskop (DPO), ki združuje dvokanalni osciloskop s frekvenco 180 MHz, generator funkcij DDS s frekvenco 20 MHz in napredne funkcije analize signalov. Zasnovan je kot kompaktno, mobilno orodje za servisna dela, delavnice in laboratorije, ki ponuja visoko funkcionalnost v eni napravi.

Pasovna širina 180 MHz in natančnost merjenja 500 MSPS

Osciloskop ponuja analogno pasovno širino 180 MHz (-3 dB) in vzorčenje v realnem času do 500 MSPS (250 MSPS v dvokanalnem delovanju). To omogoča zvesto predstavitev hitrih robov, impulzov in visokofrekvenčnih signalov, kar je ključnega pomena pri diagnostiki sodobnih elektronskih sistemov.

Tehnologija digitalnega fosforja – več informacij v valovni obliki

Uporabljena tehnologija digitalnega fosforja uporablja lestvico svetlosti in barvno temperaturo za vizualizacijo frekvence pojavljanja signala. Zaradi tega je enostavno opaziti tresenje, šum, nestabilnosti in redke dogodke, ki pri klasičnih osciloskopih morda ostanejo nevidni.

50.000 wfms/s – brez mrtvega časa

Visoka hitrost osveževanja 50.000 valovnih oblik na sekundo znatno zmanjša mrtvi čas zajemanja. To vam omogoča učinkovito zajemanje kratkotrajnih motenj in anomalij signala, kar je še posebej pomembno pri analizi stikalnih napajalnikov in digitalnih vodil.

Strojna omejitev pasovne širine 20 MHz in stabilno proženje

Vgrajeni preklopni strojni filter pasovne širine 20 MHz učinkovito zmanjšuje šum in višje harmonike. V kombinaciji z obsežnim sistemom proženja (Samodejno / Normalno / Enojno, naraščajoči in padajoči rob) in prilagodljivo stabilizacijo proženja zagotavlja čisto in stabilno sliko signala.

FFT in X-Y način – analiza frekvence in razmerij

Funkcija FFT omogoča hiter in kvalitativni predogled frekvenčnega spektra testiranega signala. Poleg tega vam X-Y način z digitalnim fosforjem omogoča analizo amplitudnih in faznih razmerij med dvema kanaloma, npr. v obliki Lissajousovih figur.

Časovna povečava in način pomikanja

Osciloskop ponuja časovno osnovo ZOOM v območju 2×–1000×, kar omogoča podrobno analizo izbranih fragmentov valovnih oblik. Način pomikanja (kotaljenje/pomikanje) omogoča neprekinjeno opazovanje počasi spreminjajočih se signalov v realnem času.

20 MHz DDS generator in funkcija rezanja

Vgrajeni 20 MHz DDS funkcijski generator podpira 14 vrst valovnih oblik s prilagoditvijo frekvence v korakih po 1 Hz. Edinstvena funkcija rezanja izhoda vam omogoča, da odrežete del izmerjene valovne oblike in ga uporabite kot izhod generatorja, z možnostjo shranjevanja do 500 prilagojenih signalov.

Shranjevanje, ogled in izvoz podatkov

Notranji 120 Mbitni pomnilnik vam omogoča shranjevanje do 250 valovnih oblik in 90 posnetkov zaslona (BMP). Podatke si lahko ogledate neposredno na napravi ali jih izvozite v računalnik prek USB-ja, vdelano programsko opremo pa je mogoče enostavno posodobiti.

Mobilnost, varnost in enostavna uporaba

2,8-palčni (320 × 240) barvni IPS zaslon zagotavlja dobro berljivost v vseh pogojih. Naprava je opremljena z avtomatsko konfiguracijo z enim gumbom, meritvami kurzorja, zaščito vhoda do 400 V, litij-ionsko baterijo s kapaciteto 3000 mAh (do približno 4 ure delovanja) in hitrim polnjenjem 5 V/2 A. FNIRSI DPOX180H je vsestransko in varno orodje za elektronike, serviserje, študente in zahtevne hobiste.
