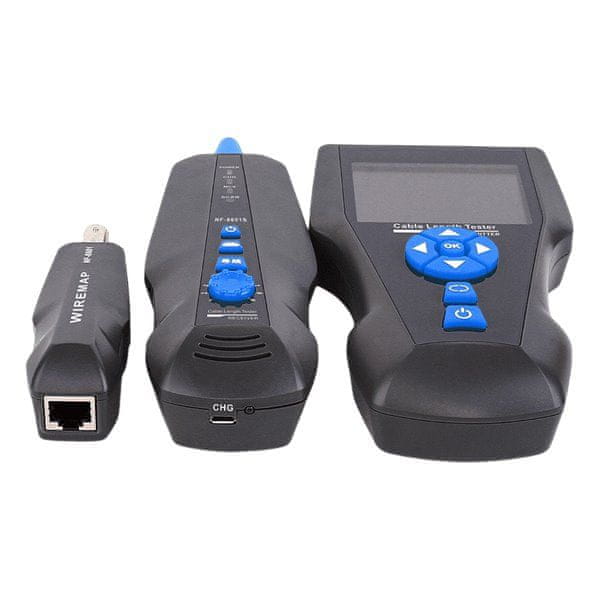

XtendLan LANTESTLCD8601S

Napredni tester za testiranje in diagnostiko različnih vrst kablov/vodnikov. Uporablja tehnologijo TDR (Time Domain Reflectometry) za natančno iskanje in prepoznavanje napak v napeljavah. Naprava je opremljena z velikim zaslonom LCD, ki prikazuje vse pomembne informacije in podpira večjezične nastavitve. Poleg tega ima vgrajen tonski generator in funkcijo iskanja vrat, zato je idealna za testiranje omrežnih kablov, telefonskih linij in video kablov.

• Tester ponuja širok nabor funkcij za različne vrste testiranja in diagnostike.
• Tester za UTP/STP (RJ-45), koaksialne (BNC) in telefonske (RJ-11) linije.
• Ohmske merilne metode, vključno z razširjenimi testi moči PoE in odzivnosti PING.

Značilnosti: sonde za zaznavanje kabelskih povezav, 1× števna zanka, barvni LCD-zaslon.

Vrsta kablov za merjenje:

• Cat5, Cat5E, Cat6 in Cat7.
• koaksialni kabli
• povezovalni kabli USB
• telefonski in drugi enojni parni kabli

Vrste meritev:

• Merjenje dolžine žice (refleksijska metoda)
• Preskus odklopa, kratkega stika z identifikacijo lokacije napake
• Shema ožičenja žic v kablu (samo za vrata RJ-45 s povratno povezavo)
• sledenje kabla s sondo
• Identifikacija kabla
• Ping (ICMP) na izbrani naslov IP
• Merjenje ravni napetosti PoE na žicah

Natančnost merjenja dolžine:

• Za neznani kabel po predhodni kalibraciji na vzorcu dolžine vsaj 10 m: 2 % dolžine in +/- 0,5 m
• Za kable Cat5E: 3 % dolžine in +/- 0,5 m

OSNOVNE SPECIFIKACIJE

Zaslon: LCD, barvni, 128 × 64 px
Baterija: 3,7 V, tipa Lion, 1800 mAh
Bralnik pomnilniških kartic: reža za kartice microSD (TF) – shranjevanje zapisov (kabelske povezave, dolžine linij, napetost PoE na žicah itd.)
Delovna temperatura: –10 do +60 °C
Dimenzije preizkuševalnika: 173 × 92 × 34 mm
Dimenzije sonde: 183 × 58 × 35 mm
dimenzije zanke: 106 × 32 × 30 mm
