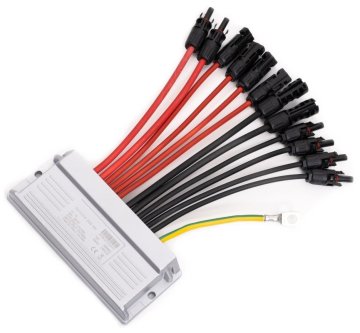

Xtend Solarmi OSPD24

Odvodnik prenapetosti, zasnovan za zaščito fotonapetostnih naprav. Dejanska konstrukcija je izdelana iz aluminijeve zlitine (enak material kot nosilni profili fotovoltaičnih panelov – ni nevarnosti elektrokemične korozije) s hermetično zaprtimi notranjimi tokokrogi v poliuretanu z notranjim negorljivim polnilom zaradi vremenskih razmer in načina montaže.

Enota je izvedena kot enota s prebojem glede na enostavnost izvedbe v nizu – oba pola niza se priključita na enoto in oba tudi izstopita. Povezava je izvedena s klasičnimi priključki MC4 (z vgrajeno varovalko na vhodu) in žicami s presekom 6 mm² (v nekaterih izvedbah tudi 10 mm²) z dvojno izolacijo in barvno ločljivostjo.

Priključitev vodnika PE ali povezava z elementi LPS je rešena na samem ohišju škatle z vijakom M10 (M8) prek pritisnega ušesa na soljeni vodnik 16 mm² ali neposredno prek T-vijaka s povezavo na nosilno konstrukcijo/obvod LPS ali v kombinaciji.

Vsebinska enota SPD je razreda T1 + T2, pri čemer je zaradi vrhunske odpornosti proti puščanju (12/25 kA) mogoča tudi uporaba na centrih z manj kot 4 vodniki (v skladu z EN 51643–32).

Pomnilo:
Zaradi posebne zasnove in lokacije je treba po vsaki prekinitvi vgrajene varovalke (zaradi delovanja SPD) izmeriti preostali tok pri največji obratovalni napetosti. Če je višji od največje vrednosti, ki jo je določil proizvajalec, je treba zamenjati celoten modul SPD. Znak za pregorelo varovalko je odsotnost napetosti v verižnem tokokrogu za modulom SPD.

Vsebine:

• Primeren za enosmerno omrežje
• Odpornost kratkega stika I_SCPV: 10 kA
• Nivojska napetostna zaščita pri In Up_a: < 2,3 kV
• Odbojno ohišje iz aluminijeve zlitine
• Klasifikacija v skladu s standardoma EN 61643–11 ed. 2 in EN 61643–31, T1+T2

ZADNJE SPECIFIKACIJE

Konverzija: Tip 2: 4+2 (4 pari 6 mm² vhoda + 2 para 10 mm² izhoda)
Maksimalna delovna napetost med L+ in L: 1010 V DC
Napetostni tok obremenitve: 80 A
Priključni vodniki: MC4, dolžina: 25 cm, presek: 6/10 mm²
Oddajni čas t_a: <25 ns
Pokritost: IP67
Mere: 234 × 126 × 34,4 mm
Temperatura delovanja: –40 do +85 °C
