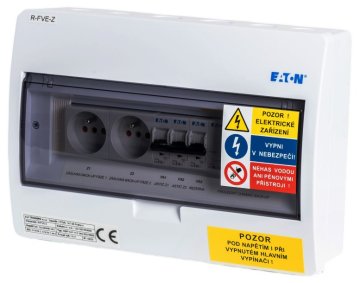

Vgrajena stikalna plošča Xtend Solarmi ACZ3

Stenska stikalna plošča za izmenični tok razreda II, IP40/20, zasnovana za napajanje trifazne fotovoltaične elektrarne (običajno pretvorniki DEYE/Xtend Solarmi, Goodwe 4 do 10K-ET). Idealna, kadar izbranih tokokrogov ni mogoče uporabiti za rezervno napajanje v obstoječi stikalni plošči, temveč je mogoče uporabiti le vtičnice in rezervni odklopnik za izbrane naprave.
Njena prednost je kompaktna velikost in možnost enostavnega zlaganja z drugimi AC omaricami ena ob drugi ali pod njo. To omogoča namestitev tudi v prostorih z omejenim prostorom.

Skrinja je opremljena z odklopnikom B16/1 za zaščito dveh vtičnic in ene rezervne za ločeno napravo iz rezervnega napajanja inverterja ter tokovnim zaščitnikom tipa A.

Primerna je za kombiniranje s stikalnimi ploščami R-FVE-DC1, R-FVE-DC2 za enosmerni del inštalacije in stikalno ploščo R-FVE-M4, ki je namenjena za vhod inverterja.

• Skladno s standardom/zahtevami standarda EN IEC 61439–3 in 61439–1 izdaja 2
• Bela plastična stikalna plošča + plastična vrata iz dimljenega organskega stekla
• Varnostna zaščita IP40 in mehanska odpornost IK05
• Vključuje N/PE priključni blok
• 1 vrsta, 12 modulov, DIN-lestve
• Napetost 400 V AC in nazivna izolacijska napetost 400 V AC

Seznam komponent:
1× stikalna plošča iz mavčnih plošč, prozorna plastična vrata, 1 vrsta, 12 modulov
1× odklopnik PL6, char B, 1 pol, Icn = 6 kA, In = 16 A
1× Zaščitnik Ir = 250 A, tip A, 4-polni, I dn = 0,03 A, In = 40 A
2× vtičnica na DIN-nivojnici z zaščitami in zatičem

ZADNJE SPECIFIKACIJE

Primer uporabe: za fotovoltaiko
Nastavitev: da
Material: plastika
Teža: 1,9 kg
Mere: 303 × 212 × 98 mm
