Planet IGT-1205AT, pretvornik 1x 1000Base-T, 2x SFP 100/1000Base-X, -40 do +75C, EFT+ESD

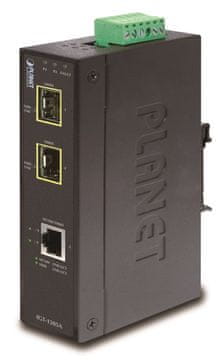

PLANET IGT-1205AT

Konverter etherneta 1000Base-T v 100/1000Base-X z režami SPF za namestitev modulov MFB in MGB, zasnovan za industrijske aplikacije in aplikacije FTTH.
Možnost redundantnega napajanja v razponu od 24 do 48 V enosmernega ali 24 V izmeničnega toka, zaščita IP30, aluminijasto ohišje, podaljšana delovna temperatura –40 ~ 75 °C. Zaščita ESD+EFT do 6 kV DC. Pritrditev na letev DIN ali neposredno na steno.

Industrijske naprave Ethernet so zasnovane za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci. Pretvornik je enostavno nameščen na standardno DIN-lestvico ali neposredno na steno in omogoča uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako je primeren za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno brezžične aplikacije in aplikacije MAN ISP FTTH).

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Vhodi: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX
Podpora za prenos: JumboFrame 9K
Način izvedbe: Za montažo na letev DIN, za stensko montažo
Podpora OAM:ne
Napajanje: AC 24 V ali DC 12–48 V, možen je priklop iz dveh različnih napajalnikov (niso vključeni), skupna poraba energije do 4,8 W
Zaščita: ESD do 6KV DC, EFT do 6KV DC, zaščita pred obrnjeno polariteto, priključek za napajanje na priključno sponko, namestitev na spodnji plošči (ne ovira stenske namestitve)
Temperatura delovanja: –40 do 75 °C
Mere: 135 × 87 × 32 mm
Teža: 505 g
Možnost namestitve v ohišje:ne

Industrijske lastnosti:
Naprava je odporna proti padcem (IEC-60068–2–32) z višine 75 cm na vse udarne dele
Naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

---

---

---

---

Montaža na vodilo DIN:

---

Montaža na steno s priloženim okvirjem:

---
