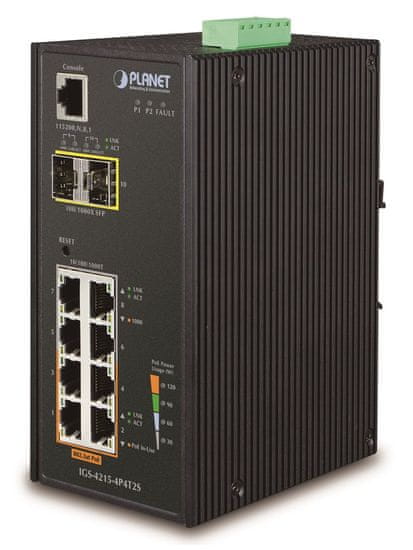

PLANET IGS-4215–4P4T2S

Industrijsko upravljivo stikalo PoE 8× 10/100/1000Base-T, vključno s 4× injektorji PoE IEEE 802.3af, moč do 140 W; 2× SFP 100/1000Base-X (diagnostika DDM).
Podpira IPv4/IPv6, upravljanje prek spleta/SNMPv3, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP link aggregation, Port shaper, QoS, DHCP snooping, LLDP, IGMPv3.
Alarmni izhod ob okvari, zaščita ESD, zaščita IP30, aluminijasto ohišje, delovna temperatura –40–75 °C. Pritrditev na letev DIN ali neposredna pritrditev na steno.

Industrijska ethernetna stikala so zasnovana za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci. Različice serije stikal z razširjenim temperaturnim območjem.
Stikala serije IGS je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno in omogočajo uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi spremembami delovnih temperatur (običajno brezžične aplikacije in aplikacije MAN ISP).
Kot stikalo PoE lahko neposredno napaja do 4 končne naprave IEEE 802.3at, zato je idealen za aplikacije z zmanjšano razpoložljivostjo električne energije.

---

Možnost spremljanja z mobilno aplikacijo .

---

OSNOVNE SPECIFIKACIJE

Fizične lastnosti:

Vrata: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) serijska konzolna vrata.
Pomnilnik: 8k naslovov MAC, 4,1 Mb medpomnilnika
Prepustnost: 20 Gb/s vodilo, 14,8 Mpps operativno (64B)
Podpora za prenos: JumboFrame 10K
Različice protokola IP: IPv4, IPv6
Oblikovanje: tirnica DIN, montaža na steno
Napajanje: redundantno napajanje z enosmernim tokom 48–56 V, možen priključek iz dveh različnih napajalnikov (niso vključeni), skupna poraba energije do 153 W
Zaščita: ESD do 6 kV, preklopni alarmni rele (24V/1A) v primeru izpada primarnega napajanja, zaščita pred obrnjeno polariteto, priključek za napajanje na priključno sponko, namestitev na spodnji plošči (ne ovira stenske namestitve)
Delovna temperatura: –40 °C – 75 °C, vlažnost do 95 %
Dimenzije: 161 × 107 × 72 mm
Teža: 1004 g

Upravne funkcije:

Upravljanje: konzola prek RJ-45, Telnet, splet, SNMP SSH/SSL, SNMP v1, v2c, v3
Nadzor dostopa: protokol ACL na podlagi IP in MAC, 256 pravil
Filtriranje in povezovanje ACL:

IP ACL, filtriranje prometa po naslovu IP, protokolu, vratihMAC ACL, filtriranje prometa po naslovu MAC, ID VLAN in kombinacijah prednostnih oznak
Določanje prednosti prometa QoS: 8 ravni, določanje prednosti prometa po vratih, DSCP/IP ali 802.1p
Nastavitveoblikovalca pristanišča od 500 kb do 1000 Mb
Podpora VLAN:
IEEE 802.1Qdo 256 skupin VLAN, do 4094 ID-jev VLANtuneliranje Q-in-QVoice VLANProtocol VLANPrivate VLANGVRPManagement VLAN
Protokol Spanning Tree:
Protokol STP, protokol IEEE 802.1d Spanning TreeProtokol RSTP, protokol IEEE 802.1w Rapid Spanning TreeProtokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, RX+TX, več vrat na vrata
Združevanje povezav: IEEE 802.3ad LACP, 4 vrata v 4 skupinah
Večpredstavnostni IGMP: IGMP v2/ v3, do 256 skupin, podpira način poizvedovanja IGMP
Preverjanje pristnosti priključene naprave: IEEE 802.1× (RADIUS) – vezava IP+MAC, vezava VLAN+MAC
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključenih naprav)
Diagnostika kablov: da

Funkcije POE:

Skupna moč: 144 W, IEEE 802.3af, IEEE 802.3at
Število injektorjev: 4 x do 36 W
Vrsta napajanja: končni razpon
Napredne funkcije:

vgrajeni razporejevalnik za načrtovani izklop napajanih končnih točkzaznavanje dejavnosti napajanih naprav s pomočjo ICMP, če ni odziva, se lahko ponovno zažene z izklopom napajanja

Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vseh udarnih delih.
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna proti preobremenitvi pri kratkotrajnem pospešku 50 g in dolgotrajnem pospešku 4 g (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme

Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo radiofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

<img src=https://download.asm.cz/inshop/prod/Planet/IGS-4215–4P4T2S-5_L.png>

---

<img src=https://download.asm.cz/inshop/prod/Planet/IGS-4215–4P4T2S-4_L.png>

---

<img src=https://download.asm.cz/inshop/prod/Planet/IGS-4215–4P4T2S-3_L.png>

---

<img src=https://download.asm.cz/inshop/prod/Planet/IGS-4215–4P4T2S-2_L.png>

---

Pritrditev na tirnico DIN:

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-DINrail_small.jpg>

---

Stenska montaža s pomočjo priloženega okvirja:

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-wallmount_small.jpg>
