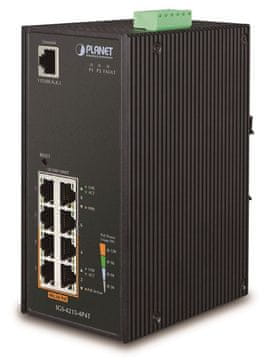

PLANET IGS-4215–4P4T

Industrijsko upravljivo stikalo PoE 8× 10/100/1000Base-T, vključno s 4× injektorji PoE IEEE 802.3af, moč do 140 W.
Podpira IPv4/IPv6, upravljanje prek spleta/SNMPv3, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP link aggregation, Port shaper, QoS, DHCP snooping, LLDP, IGMPv3.
Alarmni izhod ob okvari, zaščita ESD, zaščita IP30, aluminijasto ohišje, delovna temperatura –40 ~ 75 °C. Pritrditev na letev DIN ali neposredno na steno.

Stikala serije IGS je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno, kar omogoča uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).
Kot stikalo PoE lahko neposredno napaja do 4 končne naprave standarda IEEE 802.3at, zato je idealen za aplikacije z zmanjšano zmogljivostjo napajanja.

---

Možnost spremljanja z mobilno aplikacijo .

---

ZADNJE SPECIFIKACIJE

Fizične značilnosti:

Vhodi: 8 x RJ-45 10/100/1000BASE-T, 1 x RJ-45 konzolni vhod
Pamet: 8k naslovov MAC, 4Mb medpomnilnik
Pasovna širina: 16Gb/s vodilo, 11,9 Mpps (64B)
Podpora prenosa: JumboFrame 10K
Različica protokola IP: IPv4, IPv6
Način izvedbe: Lestvica DIN, namestitev na steno
Napajanje: Redundantno enosmerno napetost 48 ~ 56 V – možen je priklop iz dveh različnih napajalnikov (niso vključeni), poraba energije do 148 W
Zaščita: ESD do 6 kV, zaščita pred obrnjeno polariteto, priključek za napajanje na priključni sponki, namestitev na spodnji plošči (ne ovira stenske namestitve)
Temperatura delovanja: –40 °C – 75 °C, vlažnost do 95 %
Mere: 161 × 107 × 72 mm
Teža: 1001 g

Funkcije za upravljanje:

Upravljanje: Konzola, Telnet, Splet, SNMP v1, v2c, v3
Kontrola dostopa: Protokol ACL na podlagi IP in MAC, 256 pravil
Statično usmerjanje L3: 32 pravil, 8 vmesnikov VLAN
Filtriranje in povezovanje ACL:

IP ACL, filtriranje prometa po naslovu IP, protokolu, vratih, zastavicah TCP MAC ACL, filtriranje prometa po naslovu MAC, ID VLAN in kombinacijah prednostnih zastavic
Prednostno razvrščanje prometa QoS: 8 ravni, prednostno razvrščanje prometa po vratih, DSCP/ToS v paketu IP, oznake 802.1p ali 802.1Q
Nastavitve oblikovalca na vratih od 500 Kb/s do 1000 Mb/s
Podpora za omrežja VLAN:
IEEE 802.1Q do 255 skupin VLAN, do 4095 identifikatorjev VLAN Tuneljenje Q-in-Q Protokol VLAN zasebni VLAN (PVE) Protokolno zasnovani VLAN Glasovni VLAN Menedžmentni VLAN
Protokol razširitvenega drevesa:
Protokol STP, protokol IEEE 802.1d Spanning Tree Protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree Protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, oboje
Združevanje povezav: IEEE 802.3ad LACP, 8 vrat v 10 skupinah
Multicast IGMP: IGMP v1/ v2/ v3, do 256 skupin, podpira način poizvedovanja IGMP
Odpiranje priključene naprave: IEEE 802.1× (RADIUS) – vezava IP+MAC, vezava VLAN+MAC, 256 pravil
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključenih naprav)
Diagnosticiranje kablov: da, določi dolžino kablov in morebitno razdaljo do napake

Funkcija POE:

Celotna moč: 140 W, IEEE 802.3af, IEEE 802.3at
Število injektorjev: 4 x do 30 W
Trip napajanja: Končni razpon
Napredne funkcije:

Integriran načrtovalnik za načrtovano izklopitev napajanih končnih efektorjev

Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vseh udarnih delih
. Naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

---

Montaža na vodilo DIN:

---

Montaža na steno s priloženim okvirjem:
