Modul Tinycontrol za gonilnik LAN v3

Razširitveni modul z 1wire, I2C in 0,92-palčnim zaslonom OLED (ločen izdelek) za gonilnik LAN v3.

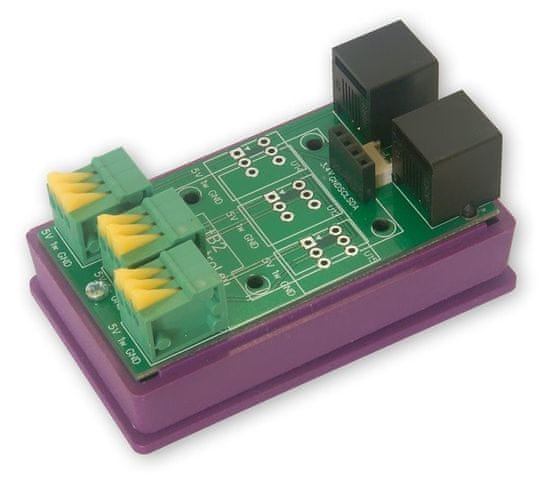

Plošča ima vzmetne sponke za priročno priključitev senzorjev DS18B20 (presek žice 0,5 ^mm2) in priključek mikro JST 1,25 mm za vodilo I2C (npr. za priključitev senzorja BME280).
Komunikacija z gonilnikom LAN prek vodila I2C ali vodila 1-Wire. V ta namen je treba ploščo povezati s priključkom INP6 v gonilniku LAN s 6-žičnim kablom z vtičem RJ-12; drugo vtičnico lahko uporabite za priključitev drugega senzorja po 1-wire ali I2C. Na plošči je nalepka za priključitev senzorjev DS18B20 na enožično vodilo.

Lastnosti:

• Modul zaslona je enostavno namestiti in zamenjati.
• Podpora za komunikacijo s krmilnikom Lan Controller v3 (vodilo I2C)
• Izbirna montaža po standardu DIN
• Drugi priključek se lahko uporabi za priključitev dodatnih senzorjev

OSNOVNE SPECIFIKACIJE

Vmesniki: 2× RJ-12 (I2C/1-Wire), 1× I2C micro (1,25 mm), 3× 3-pinski priključek, 1× 4-pinski priključek zaslona

Napajanje : iz vodila

Dimenzije : 66 × 36 × 18 mm

Zaslon ni vključen! Najdete ga v povezanih izdelkih pod oznako NJSGWL0032.
