več stikalo 5 vhodov 4 izhodi linbox satellite

Široka izbira več stikal znanih blagovnih znamk za satelite.

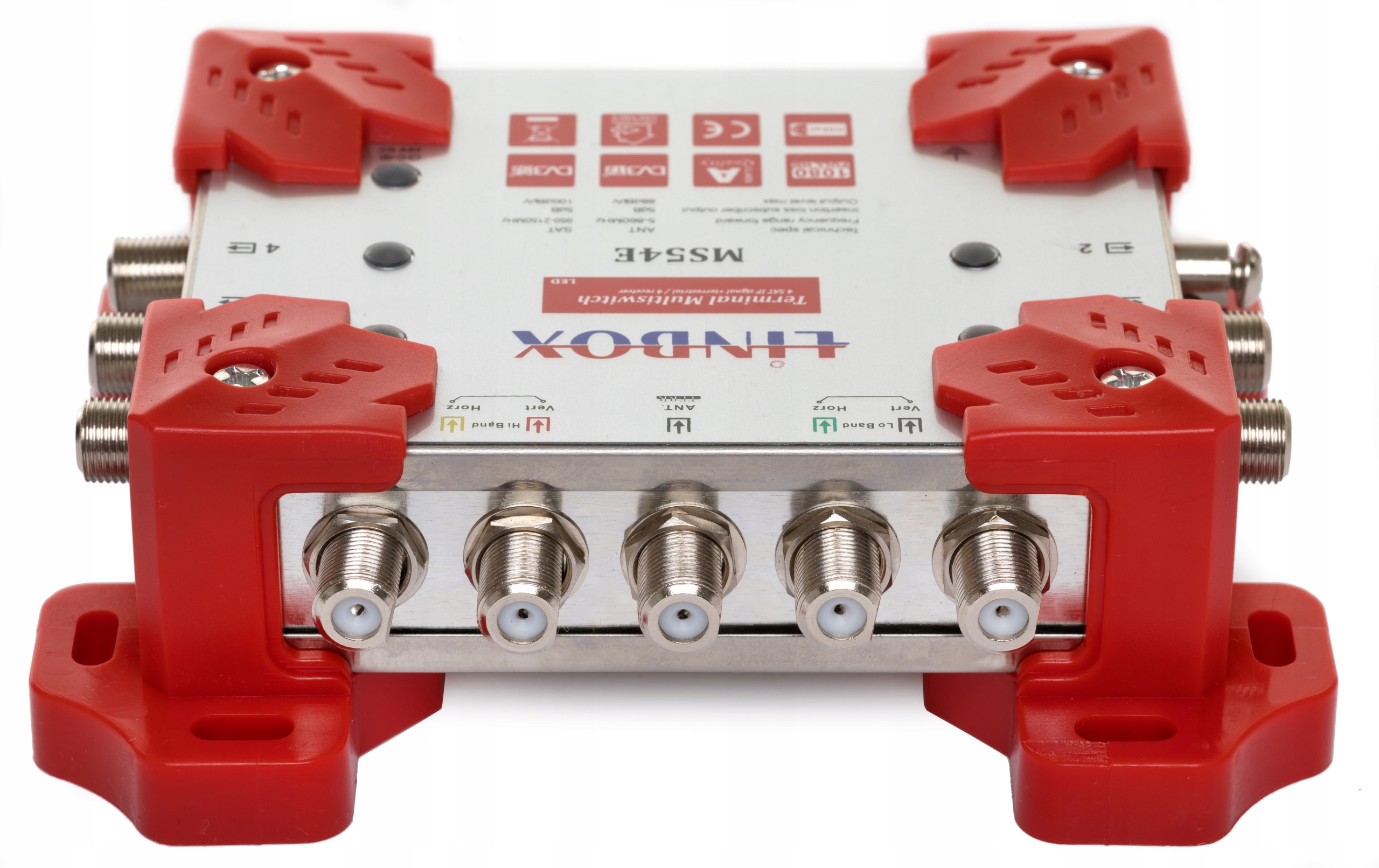

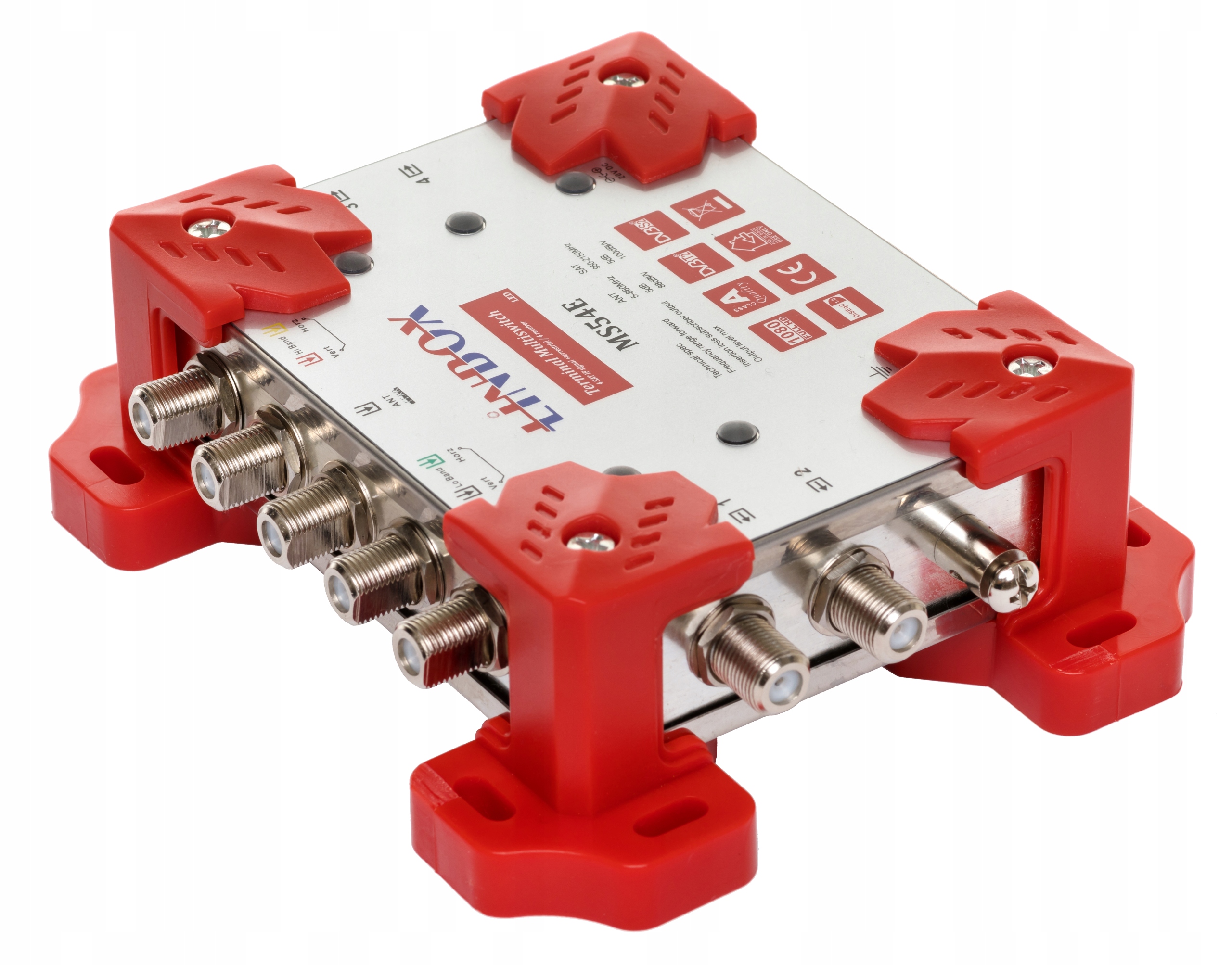

Multistikalo linbox 5/4 za 1 satelit s pasivno zemeljsko TV sledjo

Multistikalo je priporočljivo za namestitev na do 4 sprejemnike z 1 satelita, npr. Hotbird.

Razlikovalne lastnosti:

• Vhodi: 1×4 iz quatro LNB-ja, 1 zemeljski DVB-T,
• Izhodi: 4 za SAT sprejemnike,
• Pasivna FM/DVB-T pot,
• Vhodno frekvenčno območje: za vhode satelitskega LNB-ja: 950–2150 MHz,
• Vhodno frekvenčno območje: za vhod zemeljske antene DVB-T: 47–862 MHz,
• Frekvenčno območje za izhode do končnih vtičnic: 47–2150 MHz,
• Slabljenje v pasu SAT (950–2150 MHz): –6 dB, Slabljenje v pasu TER (47–862 MHz): –4 dB,
• Izhodna raven signala: RTV približno 85 dBuV; SAT približno 100 dBuV, izolacija, ločitev med izhodi približno 25–30 dB,
• Napajanje: 18 V 3A DC iz zunanjega napajalnika 90–240 V (AC), 40–60 Hz,
• Multistikalo deluje s pretvorniki tipa Quattro in zemeljskimi TV antenami,
• Multistikalo samodejno prepozna vrsto signala (pas, polarizacija), ki se prenaša na posamezne sprejemnike,
• Naprava je prilagojena za delovanje v zaprtih prostorih (podstrešje, hodnik, klet itd.), delovna temperatura od 0 do +55 oC.

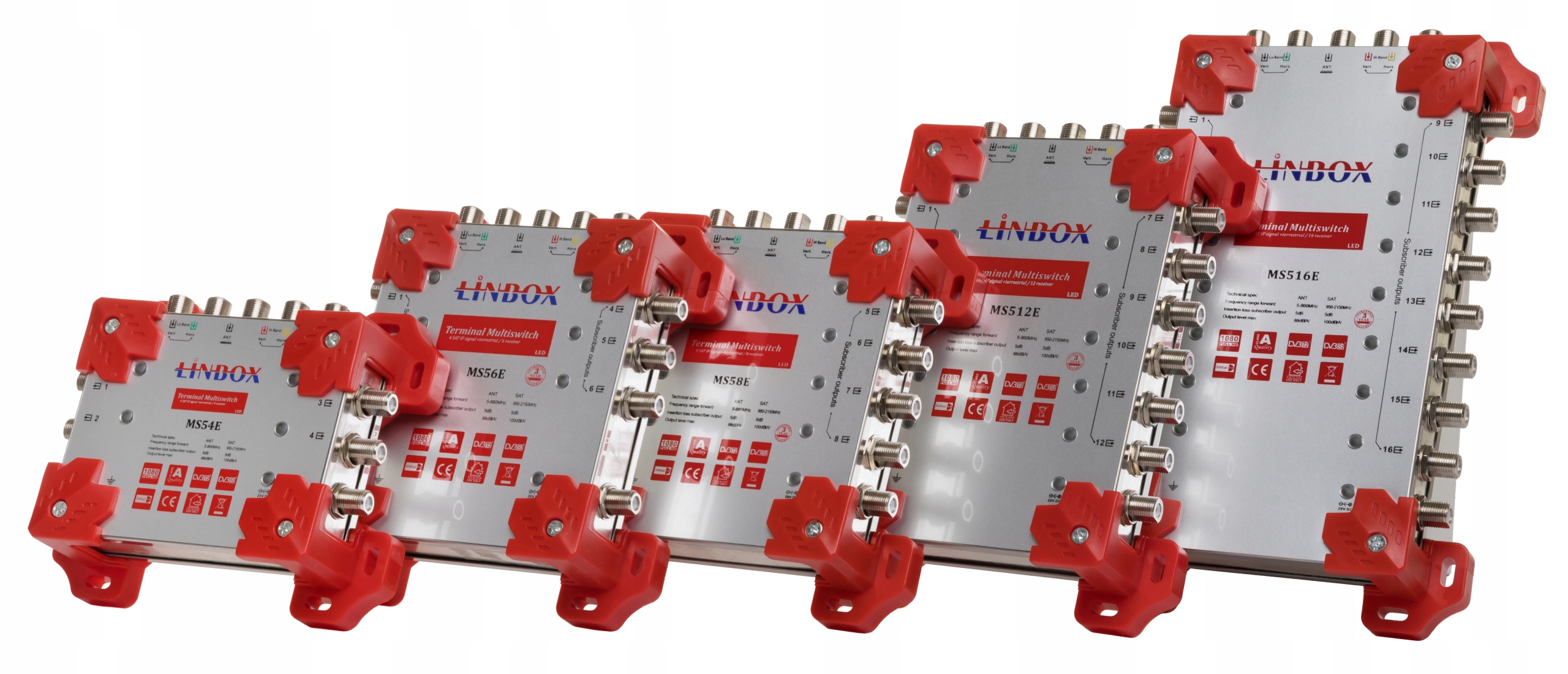

Multistikalo znane blagovne znamke. Serija za 1 satelit. Število izhodov od 4 do 32.

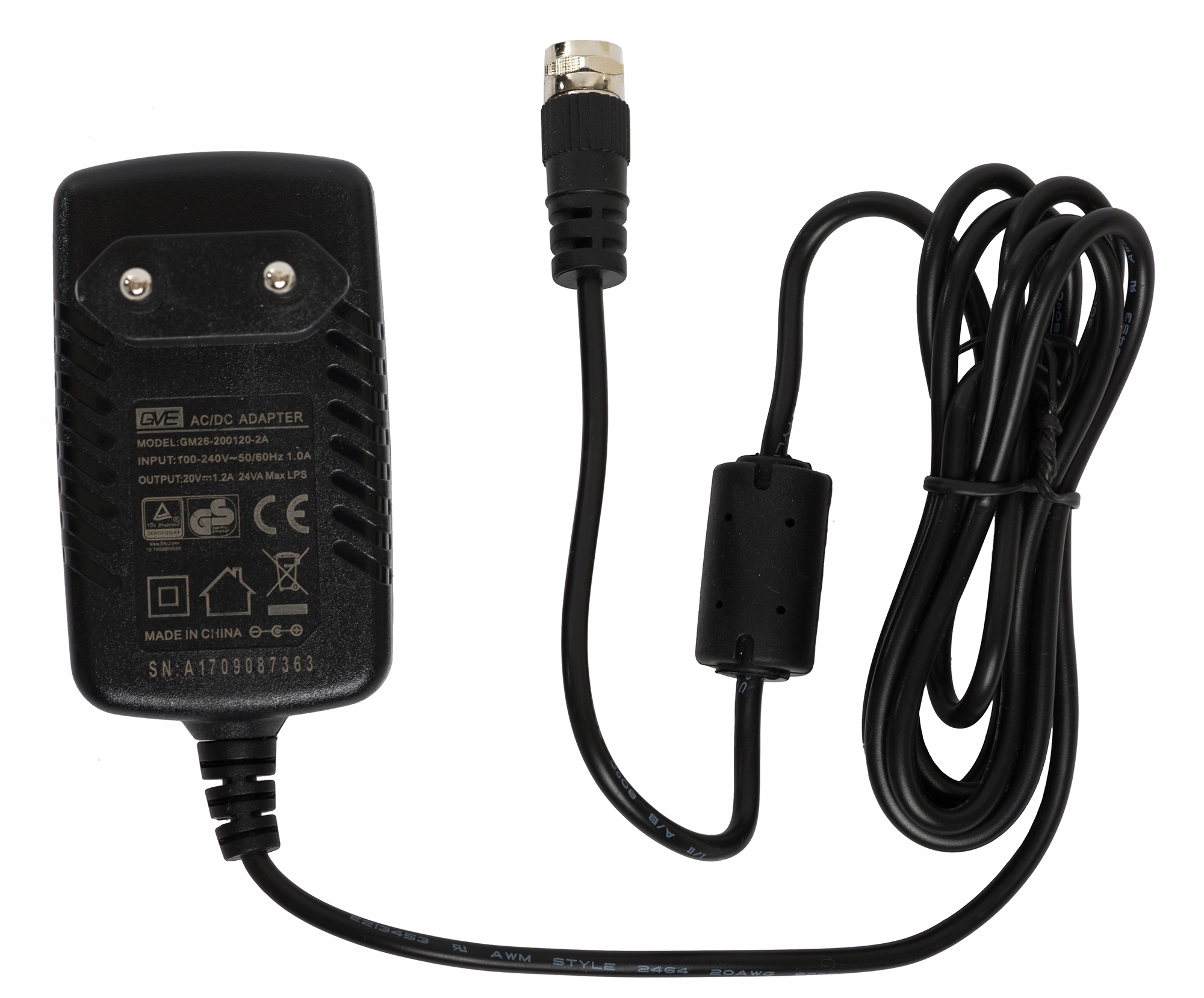

Napajalnik

Priložen je 20V 1,2A napajalnik s priključkom tipa F. Prižgana LED lučka na napajalniku označuje, da je multistikalo pravilno napajano.

Multistikalo ima 5 vhodov in 4 izhodi.

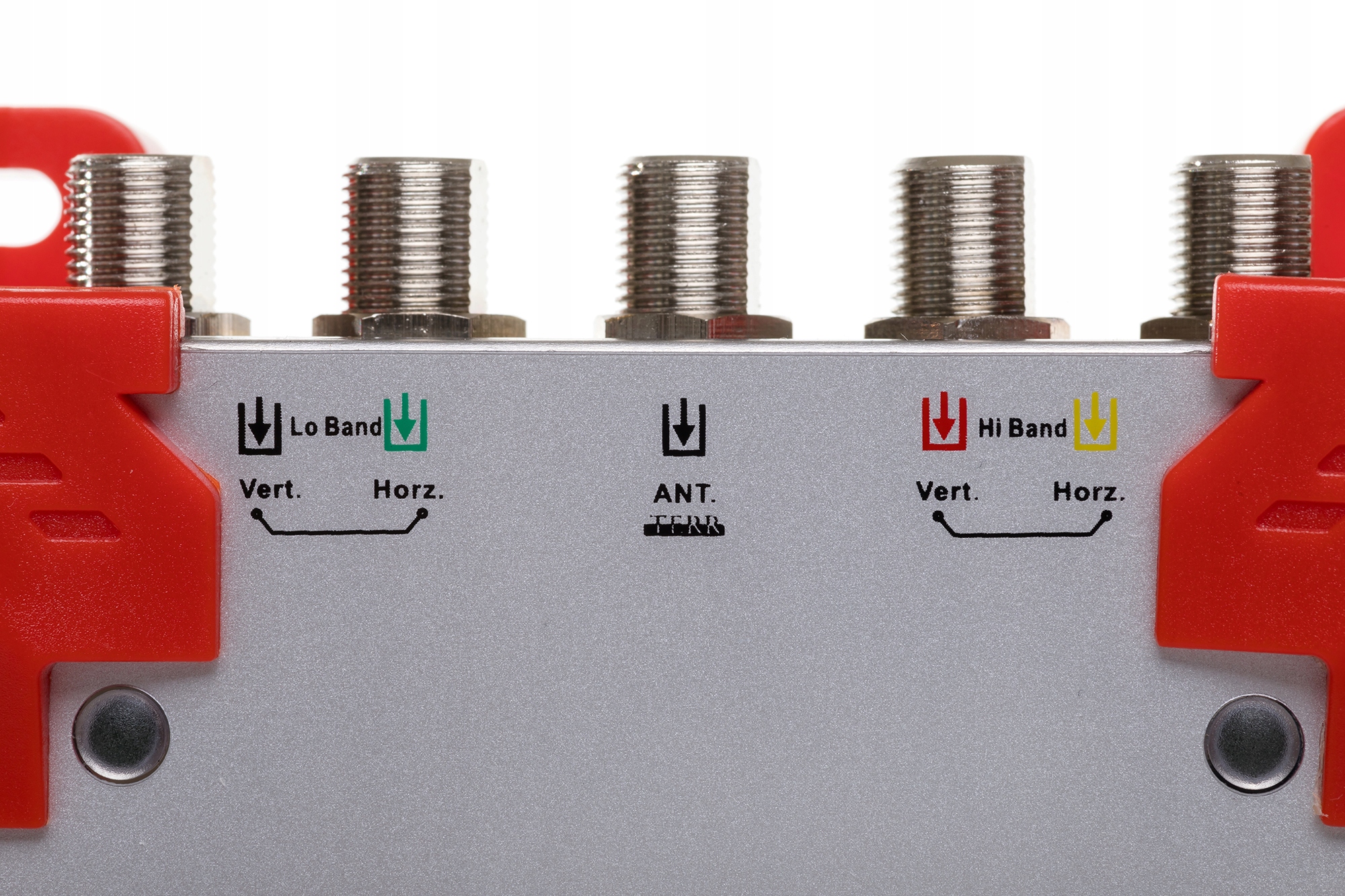

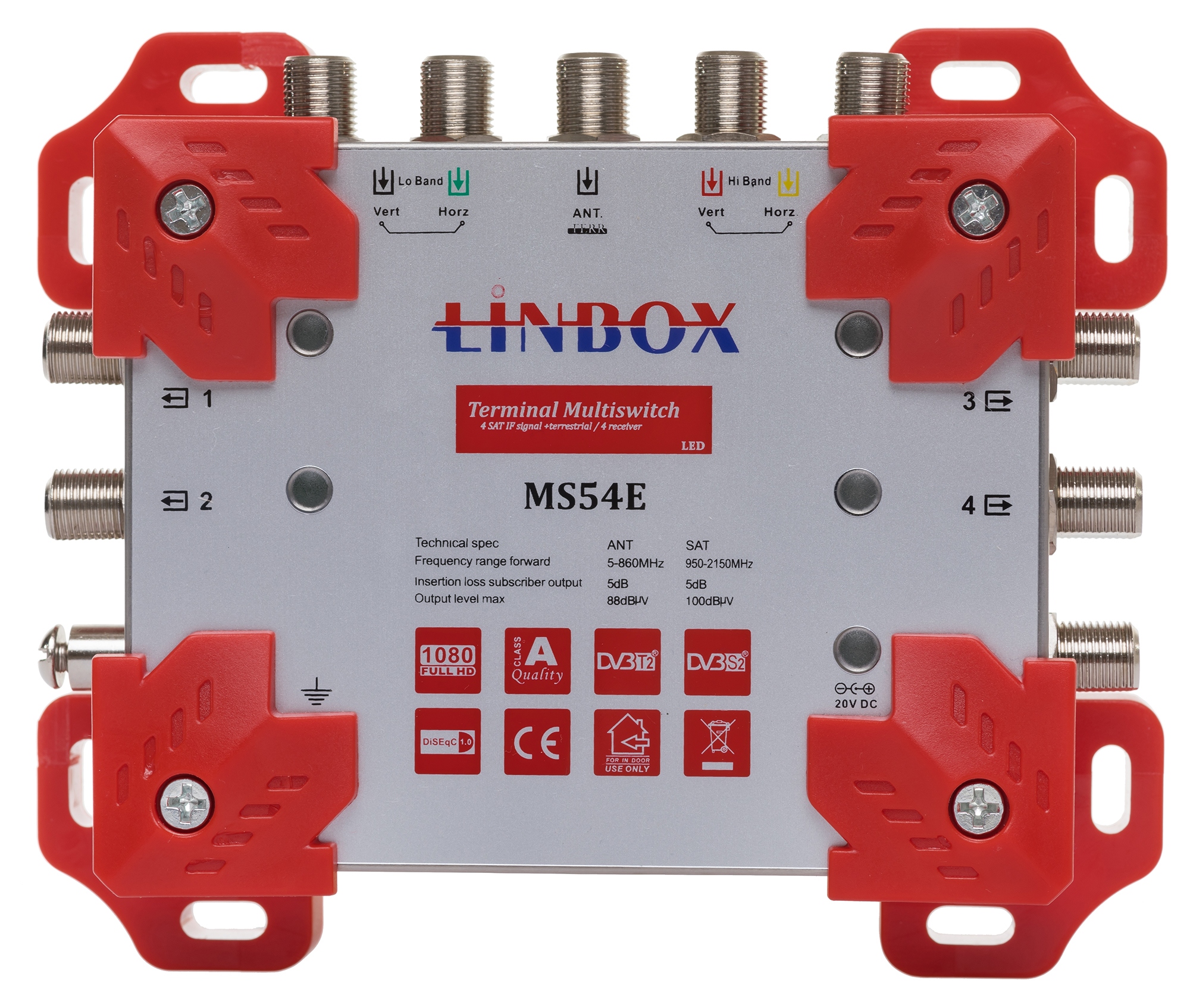

V zgornjem delu multistikala je 5 vhodov za priključitev signala iz 1 satelita in zemeljske antene. Štirje vhodi za priključitev quattro LNB-ja so označeni z Vert/Lo, Horz/Lo, Vert/Hi, Horz/Hi. Priključiti jih je treba na izhode na LNB-ju z enakimi oznakami. Srednji vhod, označen z ANT, se uporablja za priključitev signala iz zemeljske antene.

Označuje pravilno delovanje multistikala.

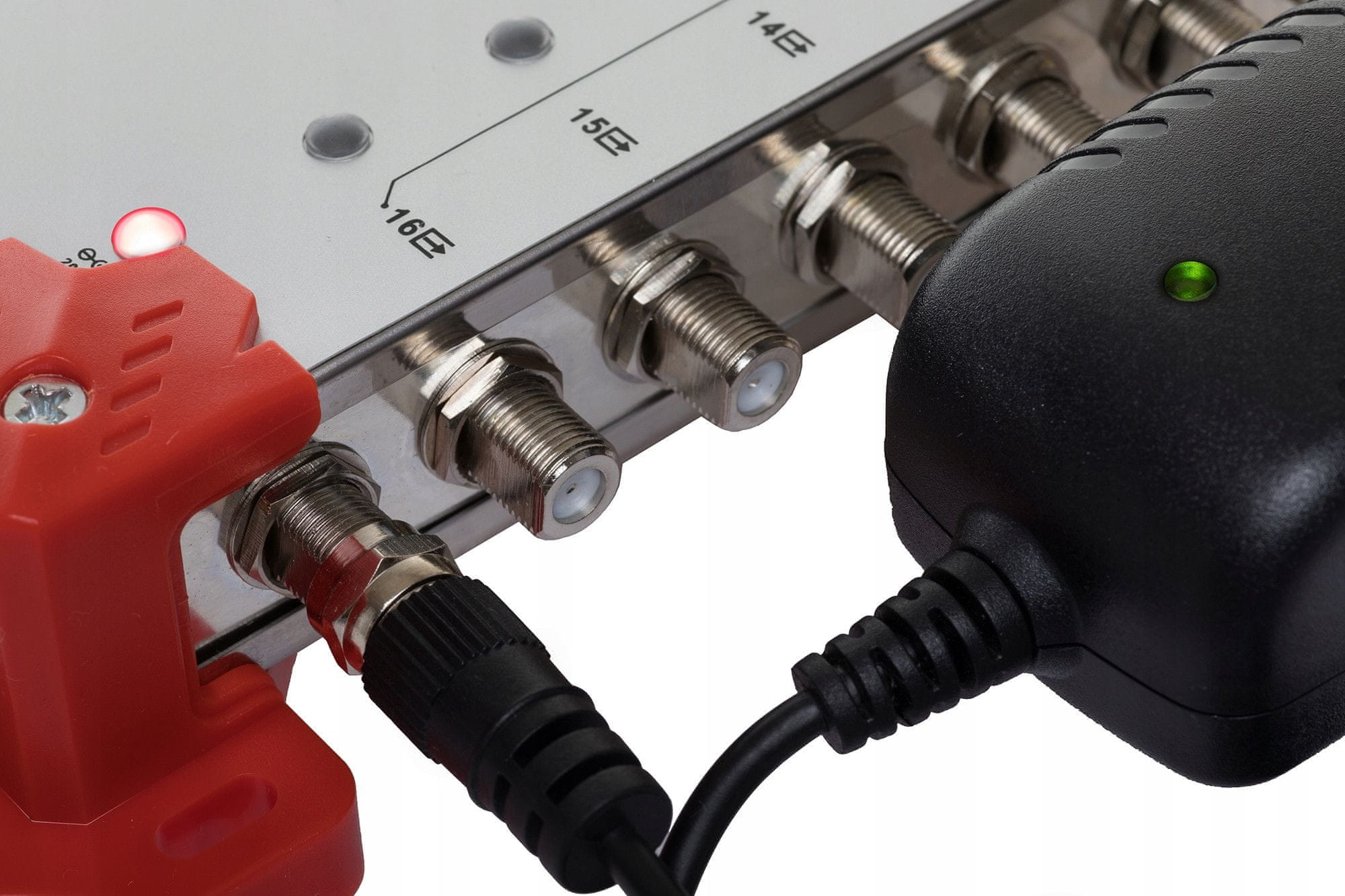

Na vhodu za napajanje je LED lučka, ki, ko sveti, označuje, da je multistikalo pravilno napajano.

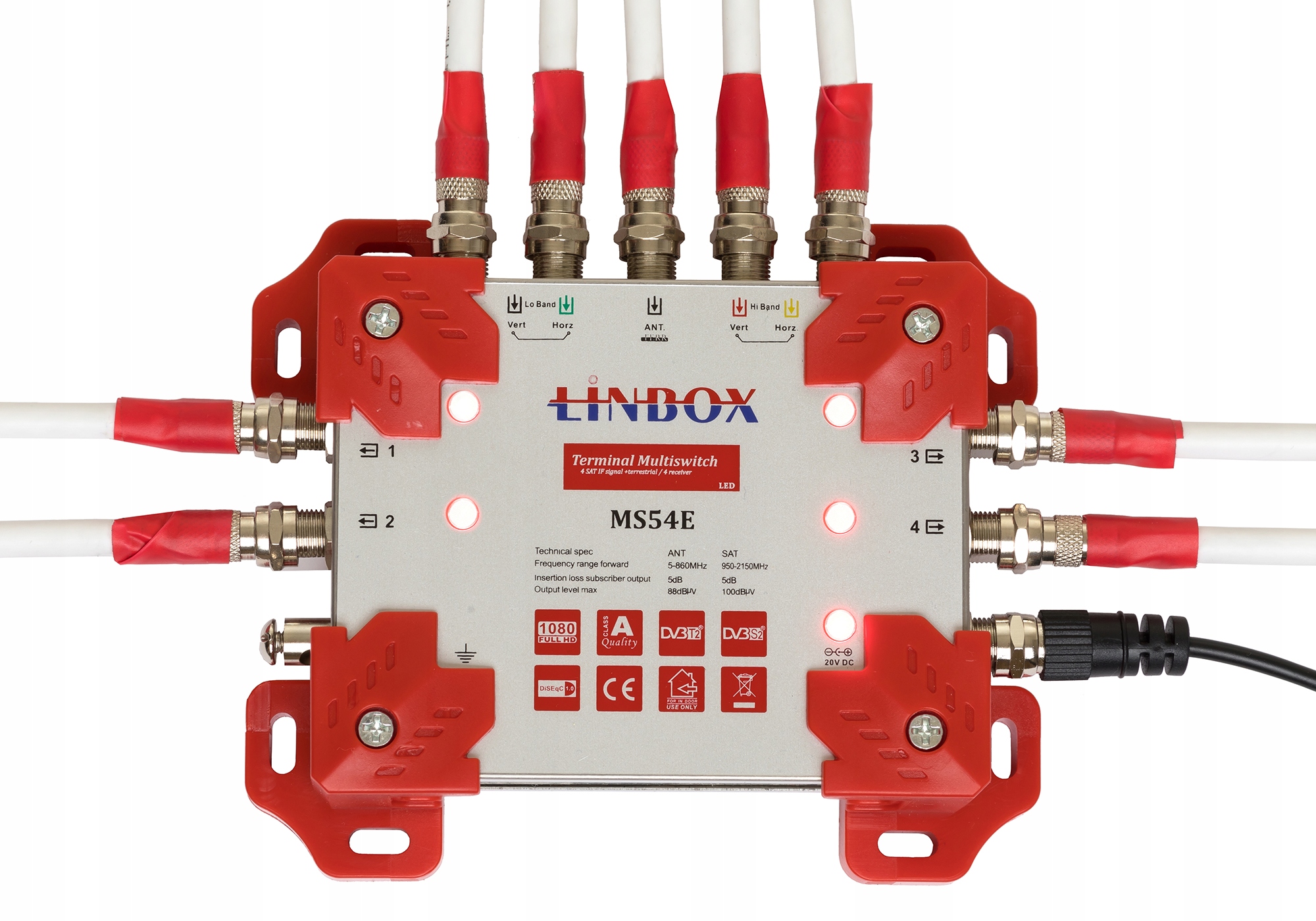

Na vsakem izhodu sprejemnika so tudi LED lučke. Če LED dioda sveti, pomeni, da je sprejemnik priključen na dani vhod in je vklopljen.

Multifunkcionalno stikalo in napajalnik sta opremljena z LED diodami za stanje napajanja. Če delujeta pravilno, morata obe svetiti.

Če po priključitvi zemeljske antene in vklopu napajanja LED diode na napajalniku in multifunkcionalnem stikalu utripajo, to kaže na kratek stik. Takoj izklopite napajanje in odpravite vzrok.

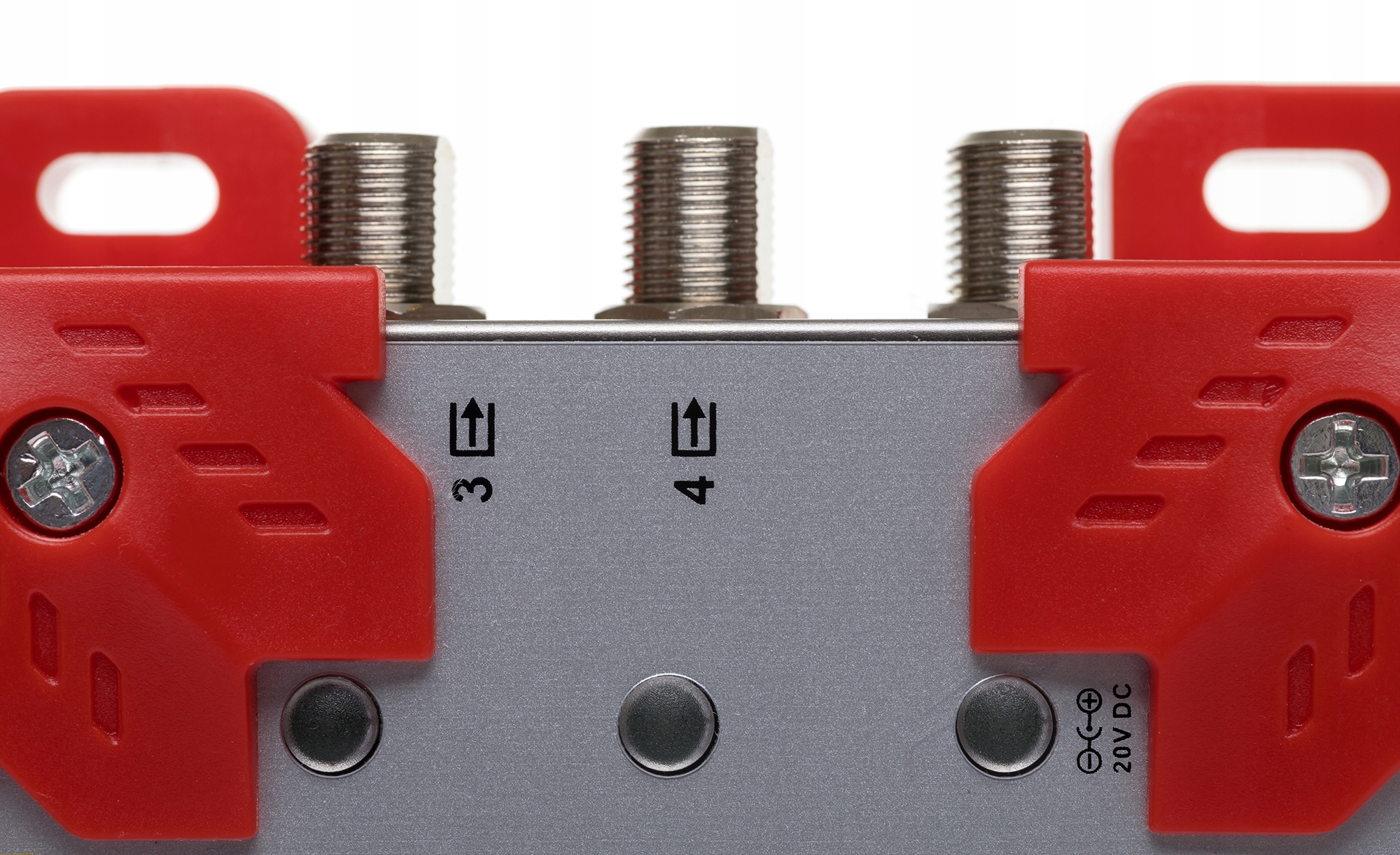

Izhodi večstikala.

Na desni in levi strani ima večstikalo 4 izhode za priključitev največ 4 satelitskih ali zemeljskih sprejemnikov. Če ima sprejemnik funkcijo snemanja, morate nanj priključiti dva kabla iz multistikala. Nato lahko priključimo do 2 taka sprejemnika.

Vse je pakirano v moder karton.

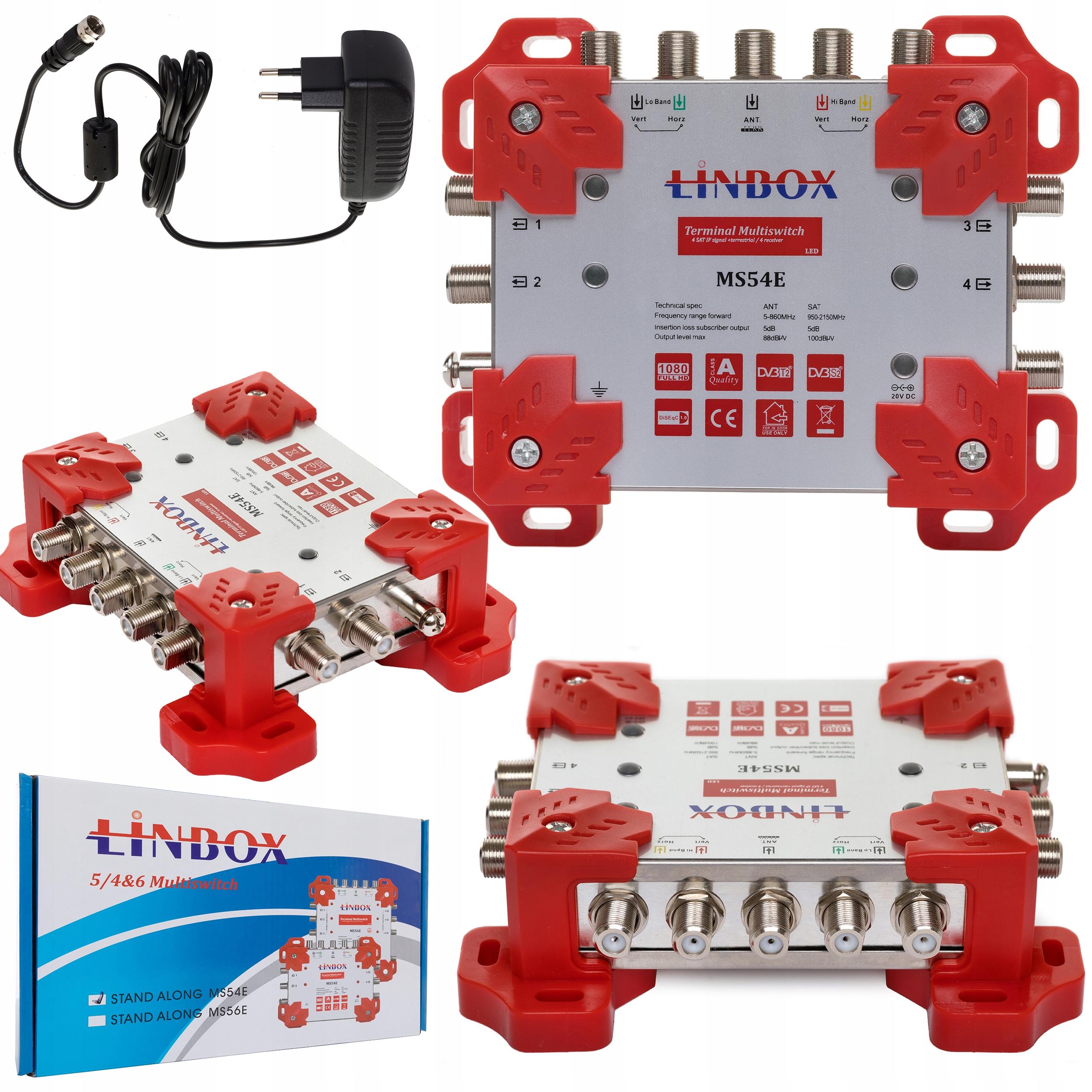

Vključeno:

• več stikalo 5/4
• napajalnik 20 V 1,2A
