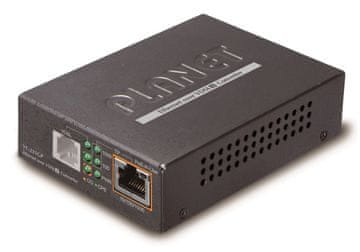

PLANET VC-231GP

PoE pretvornik za ethernetno povezavo prek dvožične linije (tehnologija VDSL2/ADSL2+). 1× LAN RJ-45, 1× VDSL2 RJ-11, razdelilnik za povezavo POTS.
Nastavitve stikala DIP. Izbirno Master/Slave. Transparentni most. Doseg 1,4 km (AWG24 ali boljši). Napajanje z enosmernim tokom 54 V/ 0,74 A (napajalnik je vključen).

Most DSL/Ethernet, ki omogoča visokohitrostno komunikacijo prek dvožične linije. Transparentno pretvarja ethernet. Ista naprava se lahko uporablja kot glavna (CO) in podrejena (CPE) naprava. Ne ovira telefonske komunikacije, ima vgrajen razdelilni filter za govorni frekvenčni pas.

Parametri se nastavijo s štirimi stikali DIP na napravi: izbira CPE/CO, izbira modulacije, simetrično/asimetrično delovanje, izbira SNR.
Ustreza standardom ITU-T G.993.2 VDSL2 Profile 17a (frekvenčni pas 0,13–17,66 MHz).

Z uporabo zunanjega razdelilnika se lahko govorna storitev ohrani na telefonski liniji brez dodatnih sprememb ožičenja. Tako je mogoče uporabljati telefonske kabelske vode, ki so bili prvotno namenjeni za povezavo ne le z naročniki, temveč tudi med analognimi centralami.
Ponudnikom internetnih storitev (ISP) je tako omogočeno ponujanje večpredstavnostnih storitev, videa na zahtevo (VOD), VoIP (voice over IP), videotelefonije, IPTV itd.
Lahko se namesti v ohišje MC-700/1500/1000R.

Ta izdelek ni združljiv s pretvornikom PLANET VC-201A.

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Port 1:10/100/1000BASE-T RJ45 (IEEE 802.3af/802.3at PoE Injector 30 W)
Port 2:RJ11, vrata xDSL s povezljivostjo VDSL2 ali ADSL2+
Vodenje: v zaprtih prostorih
Napajalnik: zunanji napajalnik DC 54 V, 0,74 A (napajalnik je priložen)
Zaščita: 6 KV DC Ethernet ESD
Temperatura delovanja: od 0 do 50 °C
Teža: 206 g
Mere: 97 × 70 × 26 mm

Doseg za dvožično napeljavo navzdol/navzgor:

Interleave, Asym, 8 dB

200 m → 190 Mb/s / 90 Mb/s
400 m → 163 Mb/s / 64 Mb/s
600 m → 110 Mb/s / 34 Mb/s
800 m → 73 Mb/s / 18 Mb/s
1000 m → 49 Mb/s / 10 Mb/s
1200 m → 39 Mb/s / 8 Mb/s
1400 m → 25 Mb/s / 6 Mb/s

Interleave, Sym, 8 dB

200 m → 149 Mb/s / 141 Mb/s
400 m → 116 Mb/s / 115 Mb/s
600 m → 72 Mb/s / 70 Mb/s
800 m → 45 Mb/s / 44 Mb/s
1000 m → 26 Mb/s / 16 Mb/s
1200 m → 26 Mb/s / 12 Mb/s
1400 m → 29 Mb/s / 12 Mb/s

G.INP, Asym, 8dB

200 m → 192 Mb/s / 93 Mb/s
400 m → 159 Mb/s / 64 Mb/s
600 m → 106 Mb/s / 37 Mb/s
800 m → 68 Mb/s / 19 Mb/s
1000 m → 49 Mb/s / 8 Mb/s
1200 m → 29 Mb/s / 8 Mb/s
1400 m → 26 Mb/s / 6 Mb/s

G.INP, Sym, 8dB

200 m → 150 Mb/s / 150 Mb/s
400 m → 114 Mb/s / 113 Mb/s
600 m → 69 Mb/s / 69 Mb/s
800 m → 49 Mb/s / 39 Mb/s
1000 m → 27 Mb/s / 24 Mb/s
1200 m → 26 Mb/s / 12 Mb/s
1400 m → 21 Mb/s / 11 Mb/s

Interleave, Asym, 12 dB

200 m → 177 Mb/s / 83 Mb/s
400 m → 145 Mb/s / 57 Mb/s
600 m → 92 Mb/s / 31 Mb/s
800 m → 59 Mb/s / 15 Mb/s
1000 m → 44 Mb/s / 10 Mb/s
1200 m → 32 Mb/s / 6 Mb/s
1400 m → 22 Mb/s / 3 Mb/s

Interleave, Sym, 12 dB

200 m → 136 Mb/s / 129 Mb/s
400 m → 100 Mb/s / 101 Mb/s
600 m → 58 Mb/s / 57 Mb/s
800 m → 42 Mb/s / 36 Mb/s
1000 m → 23 Mb/s / 12 Mb/s
1200 m → 23 Mb/s / 10 Mb/s
1400 m → 17 Mb/s / 11 Mb/s

G.INP, Asym, 12dB

200 m → 177 Mb/s / 85 Mb/s
400 m → 144 Mb/s / 51 Mb/s
600 m → 87 Mb/s / 29 Mb/s
800 m → 55 Mb/s / 15 Mb/s
1000 m → 40 Mb/s / 8 Mb/s
1200 m → 38 Mb/s / 8 Mb/s
1400 m → 26 Mb/s / 4 Mb/s

G.INP, Sym, 12dB

200 m → 136 Mb/s / 133 Mb/s
400 m → 97 Mb/s / 102 Mb/s
600 m → 54 Mb/s / 56 Mb/s
800 m → 40 Mb/s / 35 Mb/s
1000 m → 24 Mb/s / 22 Mb/s
1200 m → 24 Mb/s / 9 Mb/s
1400 m → 18 Mb/s / 12 Mb/s

---

---

---

---
