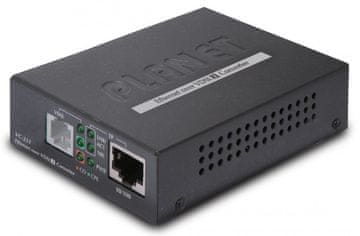

PLANET VC-231

Eternet prek telefonske linije (tehnologija VDSL2). 1 × priključek LAN RJ-45, 1 × priključek VDSL2 RJ-11. 100/100 Mb/s na razdalji 300 m. Napajanje z enosmernim tokom 5 V/2 A (napajalnik je priložen).
Transparentni most. Doseg do 1,4 km. Nastavitve stikala DIP. Izbirni glavni (CO) / podrejeni (CPE). Možnost delovanja na liniji VDSL O2.

Zmogljiv pretvornik LRE (Long Reach Ethernet) v VDSL2 (Very-high-data-rate Digital Subscriber Line 2) omogoča prenos podatkov po simetričnem paru vodnikov s hitrostmi do 100 Mb/s na razdalji 300 m ali 50/2 Mb/s na razdalji do 1,4 km. Naprava je vsestransko uporabna kot glavna (CO) / podrejena (CPE) enota, nastavitev načina preklopa. Naprava podpira načine delovanja VDSL2 17a, 30a ter „band Plan997“, ki vplivajo na simetrični prenos podatkov pri višjih hitrostih.

Z uporabo zunanjega razdelilnika je mogoče ohraniti govorno storitev na telefonski liniji brez dodatnih sprememb na ožičenju, podatkovni promet je preprosto povezan z obstoječim govornim prometom. Telefonske kabelske vode, ki so bili prvotno namenjeni za povezavo ne le z naročniki, temveč tudi med analognimi centralami, je mogoče s pridom uporabiti. Ponudnik internetnih storitev (ISP) lahko tako ponuja večpredstavnostne storitve, VOD (video na zahtevo), VoIP (glas prek IP), videotelefon, IPTV itd. Usmerjevalnik lahko uspešno deluje prek vodov VDSL družbe O2.

Ta izdelek ni združljiv s pretvornikom PLANET VC-201A.

ZADNJE SPECIFIKACIJE

Vhodi:
1× 10/100Base-TX, RJ-45
1× VDSL, RJ-11
Podpora za prenos: JumboFrame 1K MAC naslov
Skladnost s standardi: IEEE 802.3, IEEE 802.3u, IEEE 802.3×
Transparentno za:označevanje VLAN po standarduIEEE 802.1Q
Standard: ITU-T G.993.1, ITU-T G.997.1, ITU-T G.993.2
Preklop DIP: izbira CPE/CO, izbira modulacije, izbira komunikacijske meje, izbira SNR
Napajanje: iz zunanjega adapterja, 5 V/2 A (napajalnik je priložen)
Temperatura delovanja: od 0 do 50 °C, vlažnost <90 %
Mere: 97 × 70 × 26 mm
Teža: 199 g
Vgradi se lahko v ohišja: MC-700, MC-1500, MC-1500R

Območja in hitrosti na vodih z vodniki AWG24 in boljšimi:

Profil 17a (navzdol/navzgor)

• 200 m → 86/65 Mb/s

• 400m → 86/52Mbps

• 600m → 81/36Mbps

• 800m → 72/19Mbps

• 1000m → 60/9Mbps

• 1200m → 59/6Mbps

• 1400m → 49/2Mbps


Profil 30a (navzdol proti toku / navzgor proti toku)

• 300m → 100/100Mbps

• 400m → 90/90Mbps

• 600m → 61/40Mbps

• 800m → 54/8Mbps



Nastavitve za povezavo O2 VDSL

modem v načinu CPE; dodatna stikala DIP FEC, profil VDSL, SNR glede na kakovost povezave (privzeto FEC=Fast, VDSL=30a, SNR=9dB) v usmerjevalniku na vmesniku WAN uporabite VLAN ID:848 nastavite odjemalca PPPoE prek WAN, prijava: O2/O2 potem bodite pozorni na nastavitve usmerjevalnika, njegov požarni zid, pravice dostopa, UPnP itd.

---

Primeri aplikacij:

---

---

---

https://download.asm.cz/inshop/prod/Planet/PLANET_VDSL2_Compatible_List_20150120.xls>Skladni izdelki VDSL2
