Planet ISW-501T Industrijsko stikalo 5x 10/100M, -40~+75°C, TB napajanje 12-48VDC, DIN, kovinsko ohišje

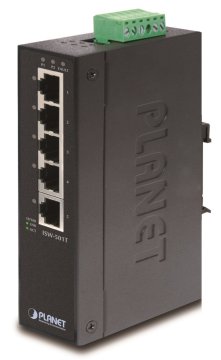

PLANET ISW-501T

5-priključno stikalo 10/100Base-TX za industrijske aplikacije. Samodejno zaznavanje 10/100 Mb/s, polni obojestranski prenos, 2k naslovov MAC, zaznavanje ravnega/križanega kabla.
Možnost redundantnega napajanja v območju 12–48 V DC. Pritrditev na letev DIN ali steno, zaščita IP30, aluminijasto ohišje, razširjeno temperaturno območje delovanja od –40 do 75 °C.

Industrijska ethernetna stikala so zasnovana za težke delovne razmere s širokim razponom delovne temperature, negotovim napajanjem in pogostimi udarci. Stikala serije ISW je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno, kar omogoča uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Vrata: 5 x RJ-45 10/100BASE-TX
Pamet: 1k naslovov MAC, 448Kb medpomnilnika
Pasovna širina: 1 Gb/s vodilo, 0,74 Mpps (64B)
Način izvedbe: Na letev DIN, za namestitev na steno
Napajanje: 12–48 V DC redundantno, možen priklop iz dveh različnih napajalnikov (niso vključeni), podpora AC 24 V (od revizije HW v2), skupna poraba energije do 1,6 W
Zaščita: ESD do 6KV DC, EFT do 6KV DC, zaščita pred obrnjeno polariteto, priključek za napajanje na priključni sponki, namestitev na spodnji plošči (ne ovira stenske namestitve)
Temperatura delovanja: –40 °C – 75 °C
Mere: 135 × 87 × 32 mm
Teža: 400 g

Industrijske lastnosti:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vse udarne dele
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

Montaža na vodilo DIN:

Montaža na steno z uporabo priloženega okvirja:
