Planet IGS-5225-4P2S industrijsko stikalo L3, 4x1Gb, 2x1Gb SFP, 4x PoE 802.3at 144W, dvojno 48-56VDC, -40~75, IP40

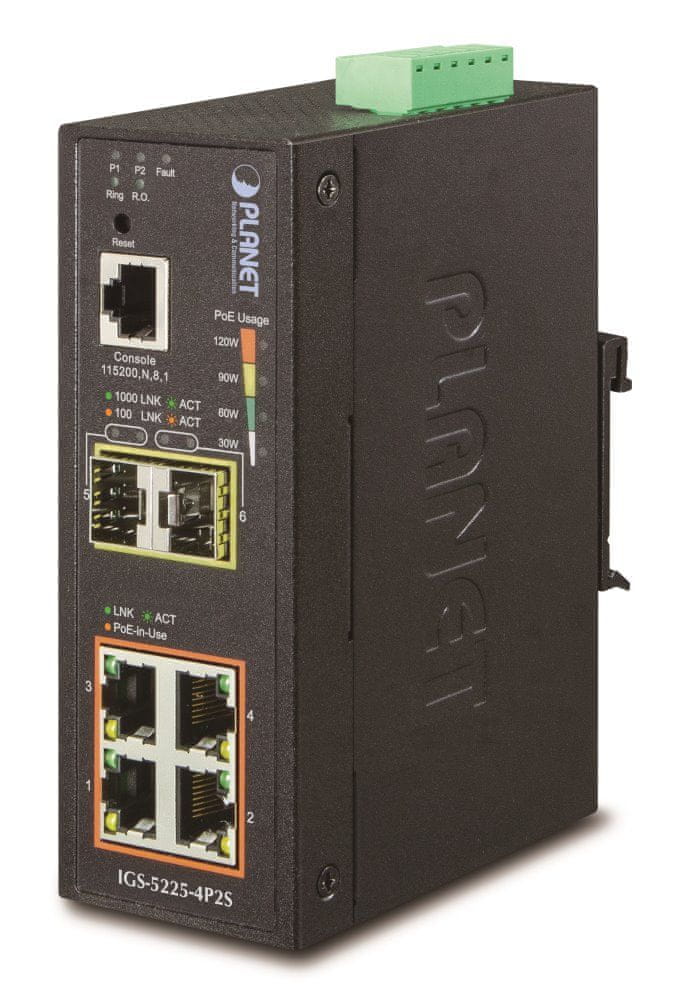

PLANET IGS-5225–4P2S

Industrijsko upravljivo stikalo L2+ PoE 4× 1000Base-T, 4× SFP 100/1000Base-X (diagnostika SFP-DDM), 1× DI/DO, izhodna moč do 144 W.
Upravljanje prek spleta/SNMPv3, 255 omrežij VLAN 802.1Q, Spanning Tree (ERPS), agregacija povezav 802.3ad LACP, oblikovalec vrat, QoS, DHCP Snooping.
Redundantno napajanje 2× DC 48~56 V (višja napetost za večjo zmogljivost PoE), zaščita pred prenapetostjo ESD, stopnja zaščite IP40, namestitev DIN, delovna temperatura –40~75 °C.
Gigabitno upravljivo stikalo, ki deluje na sloju 2 do 4 modela OSI. Ima injektorje PoE v skladu s standardom IEEE 802.3at in je opremljeno z naprednimi funkcijami za uporabo v širokopasovnih omrežjih in hrbteničnih povezavah. Statično usmerjanje, zmogljivo upravljanje prometa QoS in varnostna orodja omogočajo ponudnikom internetnih storitev in skrbnikom omrežja nadzor in učinkovito upravljanje podatkov omrežij, ki bodo vključevala stikalo, na primer v vlogi osrednjega elementa.

Industrijska inteligentna stikala Ethernet so zasnovana za težke delovne razmere s širokim razponom delovnih temperatur, negotovim napajanjem in pogostimi udarci. Hkrati zagotavljajo odlične možnosti večkratnega povezovanja za doseganje robustnega medsebojnega povezovanja sistemov z zelo nizkimi časi obnovitve.
Opremljen je za redundanco z metodo protokola Spanning Tree (katerega čas obnovitve je v sekundah in njihovih delih). Podprto je usmerjanje L3 za do 32 pravil in 8 vmesnikov VLAN.

Stikala serije IGS omogočajo uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).
Njihova velika prednost je daljši srednji čas med okvarami (MTBF)!

---

Možnost spremljanja z mobilno aplikacijo .

---

ZADNJE SPECIFIKACIJE

Fizične značilnosti:

Vhodi: 4 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) serijska konzolna vrata, 1 x DI/DO
. Pamet: 8k naslovov MAC, 4 Mb medpomnilnik
Pasovna širina: 12 Gb/s vodilo, 8 928 Mpps operativno (64B paketov)
Podpora prenosa: JumboFrame 9K
Različica protokola IP: IPv4, IPv6
Dizajn: Lestvica DIN, namestitev na steno
Napajanje: 2× DC 48–56 V, redundantno, možna povezava z dvema različnima napajalnikoma, skupna poraba energije do 151,8 W (napajalnik ni vključen)
Zaščita: ESD do 6 kV, alarmni preklopni rele v primeru izpada primarnega napajanja
Temperatura delovanja: –40 °C – 75 °C
Mere: 135 × 87,8 × 50 mm
Teža: 610 g

Funkcije za upravljanje:

Upravljanje: Konzola, Telnet, Splet, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostopa: Protokol ACL na podlagi IP in MAC, 123 pravil
Statično usmerjanje L3: 32 pravil, 8 vmesnikov VLAN
Filtriranje in povezovanje ACL:

IP ACL, filtriranje prometa po naslovu IP, protokolu, vratih, zastavicah TCP
MAC ACL, filtriranje prometa po naslovu MAC, ID VLAN in kombinacijah prednostnih zastavic
Prednostno razvrščanje prometa QoS: 8 ravni, prednostno razvrščanje prometa po vratih, DSCP/ToS v paketu IP, oznake 802.1p ali 802.1Q
Sprejemnik na vratih 500 Kb – 1000 Mb/s
Podpora za omrežja VLAN:
IEEE 802.1Q do 255 skupin VLAN, do 4094 identifikatorjev VLAN Tuneljenje Q-in-Q zasebni rob VLAN (PVE) VLAN na osnovi MAC VLAN na podlagi protokola Glasovni VLAN Registracija večpredstavnostnih VLAN
Protokol razširjajočega se drevesa:
Protokol STP, IEEE 802.1d Spanning Tree protokol Protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree Protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, RX+TX, ena proti ena
Združevanje povezav: IEEE 802.3ad LACP, 4 vrata v 6 skupinah
Multicast IGMP: IGMP v1/ v2/ v3, do 255 skupin, podpira način poizvedovanja IGMP
Odpiranje pristnosti priključene naprave: IEEE 802.1×, RADIUS
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključene naprave) Diagnostika ožičenja: da

Funkcija POE:

Skupna moč: 144 W, IEEE 802.3at
Število injektorjev: 4 x do 36 W
Trip napajanja: Končni razpon
Napredne funkcije:

Integriran načrtovalnik za načrtovano izklopitev napajanih končnih efektorjev Odkrivanje dejavnosti napajanih naprav prek protokola ICMP, če ni odziva, jih je mogoče ponovno zagnati z izklopom napajanja notranja toplotna zaščita

Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vse udarne dele
Naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

Nov dvoredni sistem montaže:

---

Primeri uporabe:

---

---

---

---

---

---

---

---

---
