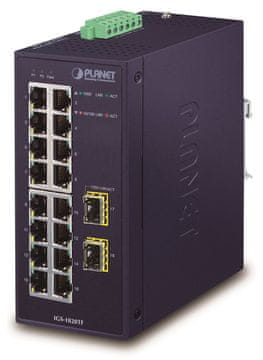

PLANET IGS-1820TF

Industrijsko stikalo in pretvornik 16× 10/100/1000Base-T, 2× SFP 1000Base-SX/LX/BX. Energetsko učinkovit v skladu s standardom 802.3az.
Dvojno napajanje v območju 12–48 V DC/ 24 V AC, zaščita IP30, aluminijasto ohišje, delovna temperatura od –40 °C do +75 °C. Zaščita pred prenapetostjo ESD do 6 kV. Pritrditev na letev DIN ali neposredno na steno.

Industrijska ethernetna stikala so zasnovana za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci.
Stikala serije IGS je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno, kar omogoča uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Vhodi: 16 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX
Pamet: 8k naslovov MAC
Pasovna širina vodila: 36 Gb/s, 26,79 Mpps (64B)
Podpora za prenos: JumboFrame 10KB
Način izvedbe: Na tirnico DIN, za namestitev na steno
Napajalnik: 12–48 V DC z dvojnim napajanjem 24 V AC, skupna moč do največ 15 W (napajalnik ni vključen)
Zaščita: ESD do 6KV DC
Temperatura delovanja: –40 do 75 °C
Mere: 152 × 107 × 66 mm
Teža: 745 g

Industrijske lastnosti:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vse udarne dele
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

---

---

---

---

---

Montaža na vodilo DIN:

---

Montaža na steno s priloženim okvirjem:

---
