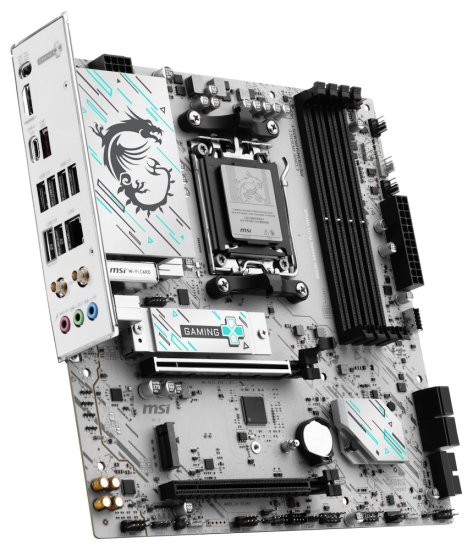

MSI B840M GAMING PLUS WIFI6E

Plošča je opremljena z grafičnimi izhodi za uporabo s procesorji z integriranim grafičnim jedrom. Osnovna plošča ne vključuje grafične kartice in brez uporabe ustreznega procesorja ti izhodi ne bodo delovali.

CPU
Podpora za procesorje AMD Ryzen serij 7000, 8000 in 9000 (vtičnica AM5)

Chipset
AMD B840

Pamet
4× reža za pomnilnik DDR5, podpira do 256 GB
Podpora DDR5 8000–5600 (OC) MT/s / 5600–4800 (JEDEC) MT/s
Največja hitrost 1DPC 1R do 8000+ MT/s
1DPC 2R največja hitrost do 6400+ MT/s
2DPC 1R največja hitrost do 6400+ MT/s
2DPC 2R največja hitrost do 5600+ MT/s
Podpora CUDIMM v načinu bypass Clock Driver
Dvokanalna arhitektura pomnilnika
Podpora za ne-ECC, brez varovalnega mehanizma
Podpora AMD EXPO

Slote
AMD CPU
1× reža PCIe 4.0 x16
Serije Ryzen 9000/ 7000 podpirajo PCIe 4.0 x16
Serije Ryzen 8700/ 8600/ 8400 podpirajo PCIe 4.0 x8
Serija Ryzen 8500/ 8300 podpira PCIe 4.0 x4
Čipni nabor AMD B840
1× reža PCIe 3.0 x16 (način x4)

Grafična oprema
1× vrata HDMI 2.1, ki podpirajo največjo ločljivost 4K pri 60 Hz

Hrambišče
Procesor AMD
1× Reža M.2_1, ključ M, za pogone 2280/2260 (način PCIe 4.0 x4)
1× M.2_2 reža, M Key, za pogone 2280/2260 (način PCIe 4.0 x4)
4× vrata SATA 6 Gb/s
Podpora RAID 0, RAID 1 in RAID 10 za pogone SATA

USB
8× USB 2.0 (4 vrata na zadnji plošči, 4 vrata so na voljo prek notranjih priključkov USB)
4× USB 3.0 (2 priključka na zadnji plošči, 2 priključka sta dostopna prek notranjega priključka USB)
1× USB-C 3.0, ki je na voljo prek notranjega priključka USB
1× vrata USB-C 3.1 na zadnji plošči
1× vrata USB 3.1 na zadnji plošči

Audio
Kodek Realtek ALC897
7,1-kanalni zvok visoke ločljivosti

LAN
1× Realtek 8125D 2,5-gigabitni krmilnik LAN

WLAN/ Bluetooth
Wi-Fi 6E 802.11a/b/g/n/ac/ax
Tripasovni (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO TX/RX
Bluetooth 5.3

Vmesni priključki
1 × 24-pinski glavni napajalni priključek ATX
1× 8-pinski napajalni priključek ATX 12V
1× 4-pinski priključek za ventilator procesorja
1× 4-pinski priključek za sistemski ventilator/ventilator vodnega hlajenja
3× 4-pinski priključek za sistemski ventilator
1× priključek EZ Conn-header
2× priključek za sprednjo ploščo
1× priključek za zaznavanje odprtega ohišja
1× zvočni priključek na sprednji plošči
1× priključek za serijska vrata
1× priključek za gonilnik za uglaševanje
3× 3-pinski priključek LED A-RAINBOW V2 (ARGB Gen2)
1× 4-pinski priključek RGB LED
1× priključek modula TPM (podpira TPM 2.0)
4× notranji priključek USB 2.0
2× notranji priključek USB 3.0
1× notranji priključek USB-C 3.0
4× priključek SATA 6 Gb/s
2× Reža M.2, M Key

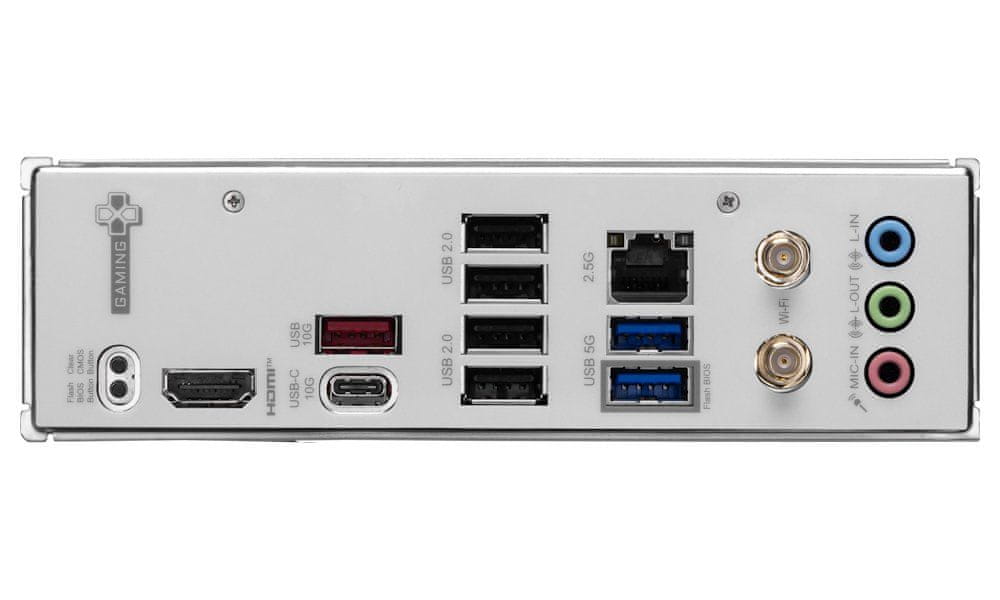

Spojniki na zadnji plošči
1× gumb Flash BIOS
1× gumb Clear CMOS
1× HDMI
1× RJ-45
1× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.1
2× USB 3.2 Gen1 (USB 3.0)
4× USB 2.0
2× priključek za anteno Wi-Fi
3× avdio priključek

Mere
243,84 × 243,84 mm
Format mATX
