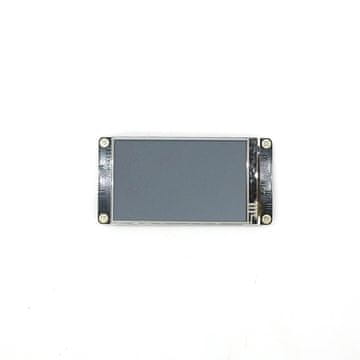

shumee Nextion Izboljšan 3,2-palčni 400x240 NX4024K032 uporovni zaslon na dotik

Nextion Enhanced NX4024K032 je popoln zaslon za hitre HMI projekte z uporabo lahko dostopnih orodij.

Zaslon se upravlja prek serijskega vodila UART. Zaslon je priporočljiv za Arduino, Raspberry PI in sisteme z mikrokrmilniki ESP8266.

Če morate hitro oblikovati vmesnik z gumbi, grafi, različnimi kontrolami in omogočiti enostaven vnos podatkov s strani operaterja, boste odgovor našli v seriji izdelkov Nextion.

Zasloni Nextion so razdeljeni v tri skupine glede na naprednost, strojne zmogljivosti in računalniško moč.

1. Basic – osnovna različica.
2. Enhanced – v primerjavi z Basic ima pomnilnik eProm, linije GPIO in uro RTC.
3. Inteligenten – v primerjavi z Enhanced vsebuje veliko novih naprednih grafičnih kontrol.

Končan projekt, pripravljen v programski opremi Nextion Editor, lahko na zaslon prenesemo na dva načina:

1. Nalaganje ustrezne datoteke projekta na kartico SD in vstavljanje le-te v zaslon. Po priključitvi napajanja bo zaslon samodejno naložil projekt v svoj bliskovni pomnilnik. To je dober način za nalaganje lastnih posodobitev programske opreme prek interneta.
2. Če je zaslon priključen na računalnik (z uporabo pretvornika USB-TTL), preprosto kliknite gumb za nalaganje in program se bo samodejno naložil na zaslon prek vrat USB.

Kako priključiti zaslone Nextion na mikrokrmilnik:

Zaslon komunicira s krmilnim mikrokrmilnikom prek serijskega vodila UART, zato morate priključiti le 4 pine:

• +5V : napajanje
• TX: izhod podatkov iz zaslona (npr. pritisnjen je bil gumb 1) mora biti povezan z RX mikrokrmilnika.
• RX: vhodni podatki na zaslon (npr. prikaz temperature) morajo biti povezani z TX mikrokrmilnika.
• GND: ozemljitev napajanja

Nextion kot zaslon za Arduino

Če je programska oprema na strani mikrokrmilnika ustvarjena na podlagi Arduino IDE, je proizvajalec v tem primeru poskrbel tudi za številne olajšave. Knjižnica za zaslone Nextion, ki jo je ustvaril in dal na voljo proizvajalec, omogoča zelo enostavno upravljanje elementov, prikazanih na zaslonu. Primer programske opreme je na voljo na našem blogu.

Za napajanje zaslona raje uporabljamo namenski modul foca ali spodnji diagram povezave.

Kot napajalnik se lahko uporabi naslednje:

• Modul MP1584
• Modul LM2596
• Modul LM7805

Tehnična podpora za zaslone Nextion.

Ob nakupu zaslona Nextion takoj prejmete številne elemente tehnične podpore:

• Čudovit video tečaj poljščine, kjer se lekcijo za lekcijo seznanimo s posameznimi elementi prikaza. Ta tečaj vsebuje veliko podrobnosti o sami programski opremi za prikazovalnike in programski opremi Arduino.
• Na priljubljenem forumu o elektroniki je tema z video vadnico, kjer lahko postavljate vprašanja, predstavite svojo nedelujočo kodo in karkoli v zvezi s tehničnimi težavami z zasloni Nextion.
• Neposredno v našem podjetju po telefonu ali e-pošti.
• Knjižnice za Arduino in Raspberry Pi lahko prenesete s spletne strani proizvajalca.
• Datoteke STL za 3D-tiskanje ohišja so na voljo za prenos s spletne strani proizvajalca.

Komplet vsebuje:

• Zaslon Nextion
• USB napajalnik
• Priključne kable z vtiči.

Koristne povezave:

• Dobrodošli na naši blog.
• Spletna stran proizvajalca Izboljšani zasloni
• Program za urejanje vmesnikov urejevalnik nextion
• Navodila za urejevalnik nextion
• Opis ukazov, ki jih podpirajo zasloni nextion.
• Knjižnica Arduino
• Knjižnica Raspberry Pi
• Datoteke STL za 3D-tiskanje
• Video vodnik

Primerjava zaslonov serije Nextion Enhanced:

ime modela	NX3224K024	NX3224K028	NX4024K032	NX4832K035	NX4827K043	NX8048K050	NX8048K070	NX8048K070–011R/011C
Velikost	2,4″	2,8″	3,2″	3,5″	4,3″	5,0″	7,0″	7,0″
Ločljivost	320*240	320*240	400*240	480*320	480*272	800*480	800*480	800*480
Sledilna ploščica	RTP	RTP	RTP	RTP	RTP	RTP	RTP	RTP	RTP	RTP	RTP/CTP
Število barv	65536	65536	65536	65536	65536	65536	65536	65536	65536	65536
Pomnilnik	16 MB	16 MB	16 MB	32 MB	32 MB	32 MB	32 MB	32 MB
RAM	3584 bajtov	3584 bajtov	3584 bajtov	3584 bajtov	8192 bajtov	8192 bajtov	8192 bajtov	8192 bajtov	8192 bajtov	8192 bajtov
Ura mikrokontrolerja	48 MHz	48 MHz	48 MHz	48 MHz	108 MHz	108 MHz	108 MHz	108 MHz
eeprom	1024 bajtov	1024 bajtov	1024 bajtov	1024 bajtov	1024 bajtov	1024 bajtov	1024 bajtov	1024 bajtov
Število vrstic gpio	8	8	8	8	8	8	8	8
RTC	Da	Da	Da	Da	Da	Da	Da	Da
Ohišje	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Da
SKU	IM160511002	IM160511003	IM160511004	IM160511005	IM160511006	IM160511007	IM160511008	IM170428001/IM170421001
Podatkovni list	Kliknite
