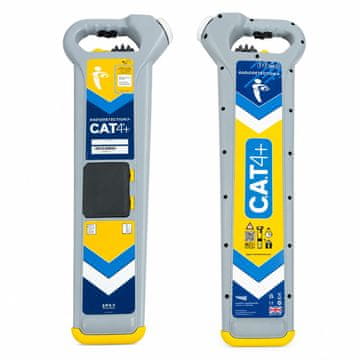

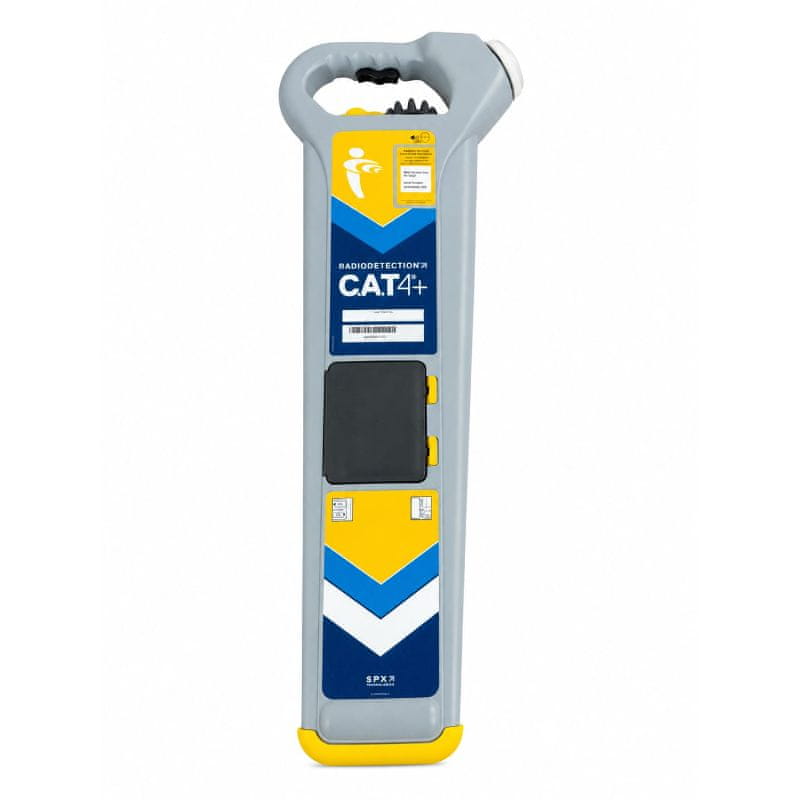

detektor podzemne inštalacije CAT4+

Novi CAT4 zagotavlja zelo natančno lociranje podzemnih napeljav. Posebej je zasnovan za pomoč operaterju pri iskanju globoko in zapleteno položenih kablov.

Modeli podzemnih detektorjev Radiodetection in njihove funkcije:

	Način izogibanja	Način detektorja	​​​​Način napajanja	Radijski način	Generiranje signala v kablih majhnega premera	Preverjanje stanja kalibracije naprave eCart	Zaščita pred preobremenitvijo	Ocena globine	Zaznavanje plitvih električnih kablov Opozorilo o udaru
CAT4	x	x	x	x	x	x	x	–	o
CAT4+	x	x	x	x	x	x	x	x	o

Nova generacija lokacijske opreme, ki je rezultat 30-letnih izkušenj pri uvajanju novih tehnoloških rešitev na trg, ki pomagajo preprečiti trke s podzemno infrastrukturo. Nevidne podzemne napeljave predstavljajo resno grožnjo gradbenim in obnovitvenim delavcem, ki izvajajo izkopavanja po vsem svetu. Nepravilno načrtovana mesta izkopavanja z mehansko opremo lahko povzročijo poškodbe podzemnih napeljav, pa tudi smrt ali hude poškodbe delavcev, ki izvajajo takšna dela. Lokator CAT 4+ je zasnovan posebej za lociranje tovrstnih instalacij, njegova redna praktična uporaba pa omogoča varna izkopavanja.

Lokator C.A.T. (Cable Avoiding Tool) sprejema naravne signale iz podzemnih kovinskih instalacij, kot je 50 Hz iz živih električnih kablov, pa tudi radijske valove, ki jih oddajajo telekomunikacijski kabli in kovinske cevi. Z uporabo tako imenovanih načinov delovanja Power in Radio Passive lahko ta lokator v ugodnih pogojih zazna večino kovinskih elementov podzemnih napeljav.

Navodila v poljščini.

Način delovanja:

• Moč – locira električne kable, obremenjene s tako imenovanimi „aktivnimi“, jeklenimi plinskimi cevmi, tradicionalnimi in predizoliranimi ogrevalnimi cevmi itd.,
• Radio – locira telefonske kable, krmilne kable, kable kabelske televizije, električne kable pod napetostjo, „neaktivne“ električne kable (npr. kable ulične razsvetljave čez dan) itd.
• Genny – sodelovanje lokatorja z generatorjem Genny, ki pošilja aktivni signal s frekvenco 33 kHz za izboljšanje parametrov lokacije iskanega podzemnega voda.
• Funkcija AvoidanceMode™ – sočasna uporaba načinov Moč/Radio/Genny za hkratno iskanje določenega območja v treh načinih delovanja za povečanje zanesljivosti odkrivanja vseh obstoječih podzemnih instalacij in pospešitev dela pri določanju lokacije.

Lastnosti:
Natančnost lokacije: ±10 % Globina
Meritev globine: (samo v načinu generatorja Genny):

Natančnost merjenja globine:
Kabel ali cev: 5 % od 0,1 m do 3 m
Sonda: 5 % od 0,1 m do 7 m, ob predpostavki, da signal generatorja ali signal sonde ni popačen zaradi prisotnosti motečih signalov iz sosednjih podzemnih instalacij.
Napajanje: 2 × 1,5 V alkalne baterije tipa LR20 (D)
Življenjska doba baterije: 40 ur občasnega delovanja (pri 20 °C), združljivo z baterijami NiMH tipa D
Osvetlitev ozadja: LCD zaslon z osvetlitvijo ozadja.
Teža: 2,2 kg (z baterijami)
Dimenzije: 720 mm x 255 mm x 65 mm
