Mikrovalovni senzor gibanja

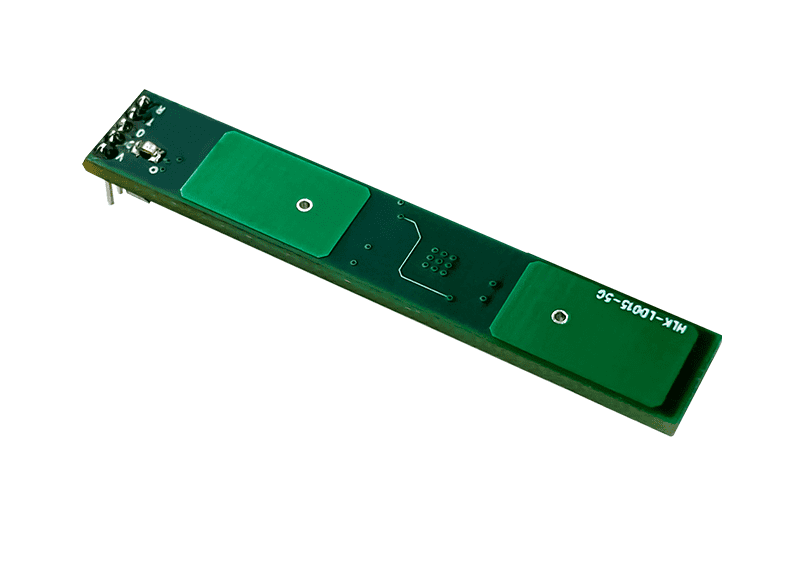

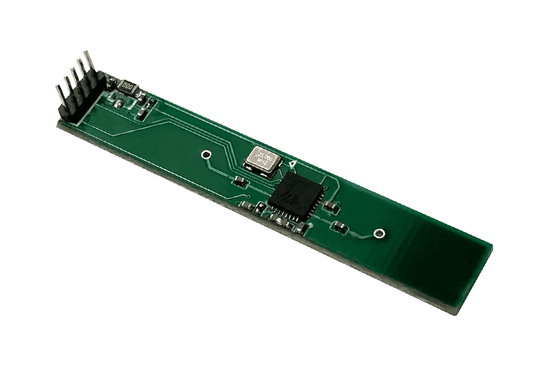

HLK-LD015–5G je majhen 5,8 GHz radarski senzor, ki meri 46 × 8 mm. Modul v celoti integrira 5,8 GHz mikrovalovno vezje, vezje za vmesni frekvenčni ojačevalnik in signalni procesor, z visoko integracijo in dobro koherenco. Z uporabo miniaturizirane planarne antene (natisnjene na tiskanem vezju) se celotna velikost znatno zmanjša, hkrati pa se zagotavlja visoka zmogljivost.

Senzor se lahko uporablja za zaznavanje prisotnosti človeškega telesa ali zaznavanje premikajočega se cilja v aplikacijah za pametne domove, internet stvari in pametno razsvetljavo. Zlasti na področju razsvetljave se pogosto uporablja v standardnih svetlobnih izdelkih, kot so indukcijske sijalke in cevi.

Nastavitev časa zaznavanja in razdalje zaznavanja

S priključitvijo pretvornika USB TTL lahko spremenimo parametre senzorja, kot so:

• razdalja zaznavanja
• trajanje impulza po zaznavanju gibanja
• delovanje senzorja svetlobe

HLK-LD015–5G privzeto zahteva 3 pine, in sicer VCC, GND in OUT. V tem primeru sta zakasnitev indukcije in razdalja indukcije fiksni vrednosti. Če želite prilagoditi zakasnitev indukcije, razdaljo in druge sorodne parametre, morate za konfiguracijo parametrov dodati 2 pina, RX in TX. V konfiguraciji programske opreme se lahko RX in TX uporabljata kot I/O vrata ali vrata UART za prilagajanje parametrov modula. Ta dva pina se privzeto štejeta za vhodna in izhodna vrata, kjer se TX uporablja za prilagajanje razdalje zaznavanja, njegova razdalja zaznavanja je 4~6 metrov na nizki ravni in 3~5 metrov na visoki ravni; RX se uporablja za prilagajanje časa zakasnitve, čas zakasnitve zaznavanja je 30 sekund na nizki ravni in 2 sekundi na visoki ravni. Ko se senzor ponovno sproži med časom zakasnitve, se čas ponovno zažene. RX in TX se lahko uporabljata tudi kot vrata UART za prilagajanje parametrov modula in serijskih vrat.

Dimenzije:

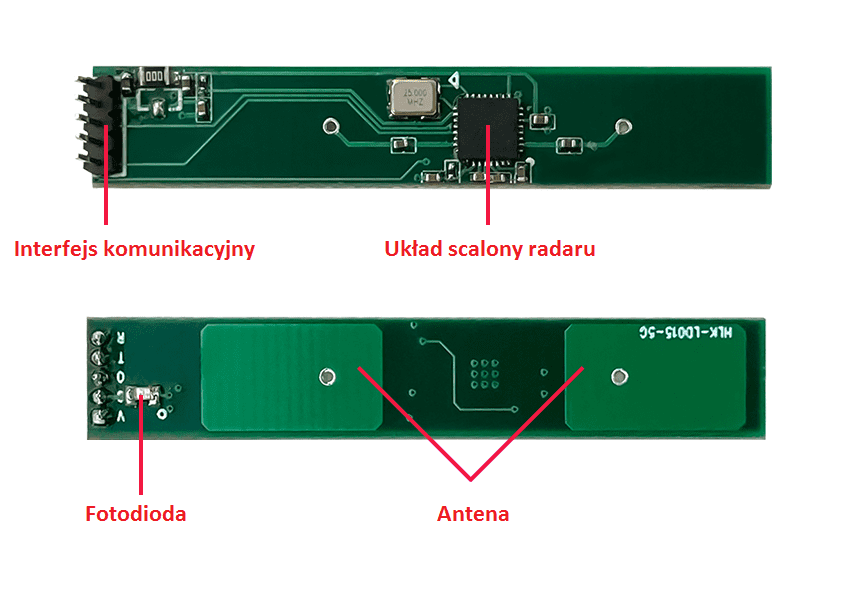

Struktura modula:

Diagram območja zaznavanja:

Občutljivost zaznavanja senzorja lahko konfigurira mikrokontroler, njegova mejna razdalja zaznavanja pa je 10 metrov. Dejansko razdaljo zaznavanja je mogoče po potrebi prilagoditi. Sledi diagram območja zaznavanja radarja v dobrih pogojih brez ohišja. Če je občutljivost nastavljena višje, se bo območje zaznavanja ustrezno povečalo. Temno območje na sliki predstavlja območje visoke občutljivosti, svetlejše območje pa območje zaznavanja nizke občutljivosti. Predmete je na tem območju na splošno mogoče zaznati, vendar ne tako natančno.

Prenos:

• HLK-LD015–5G-Radar-Module-User-Module_v1.0.pdf
• LD015-Setting-Tool.rar
