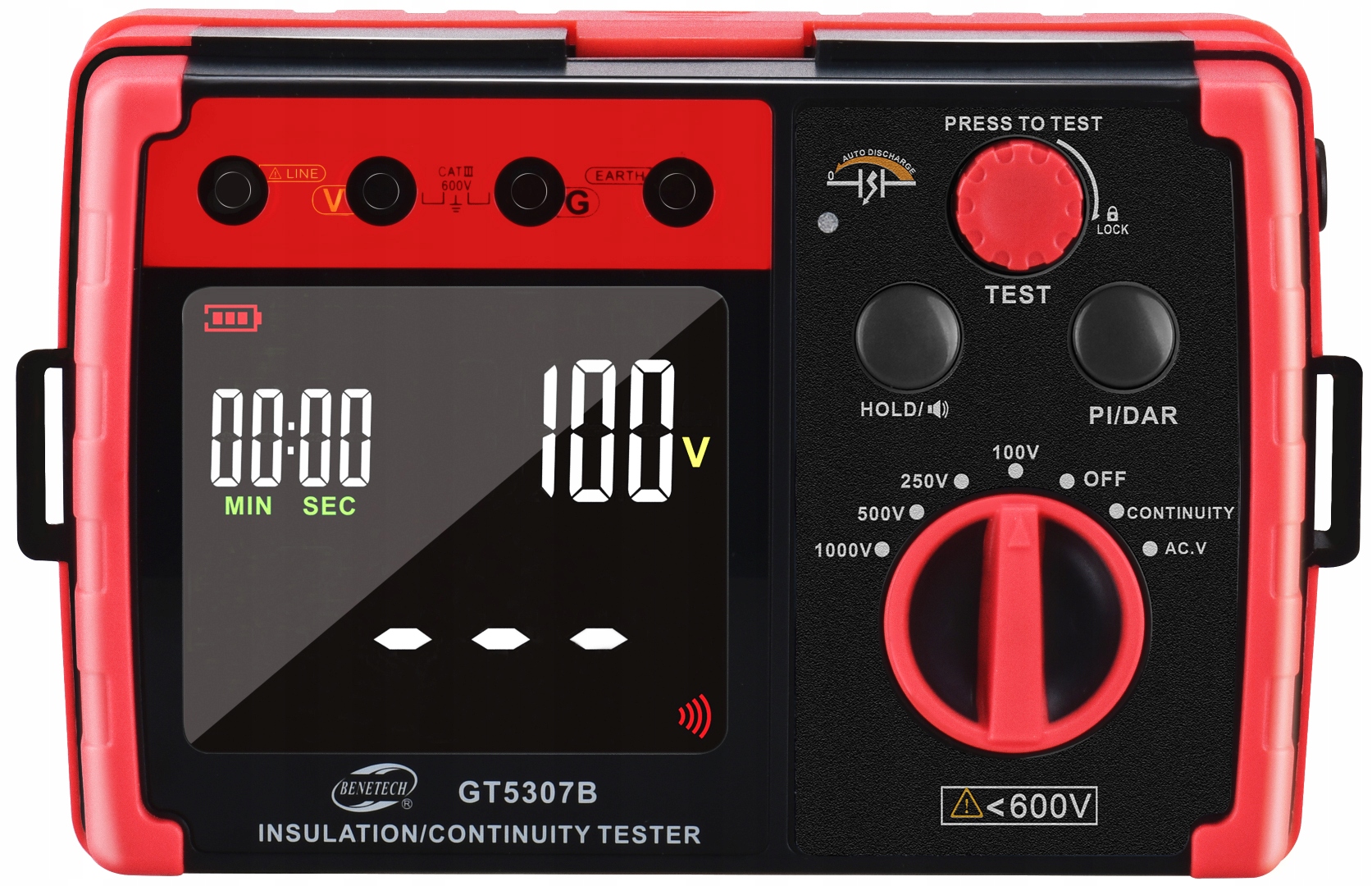

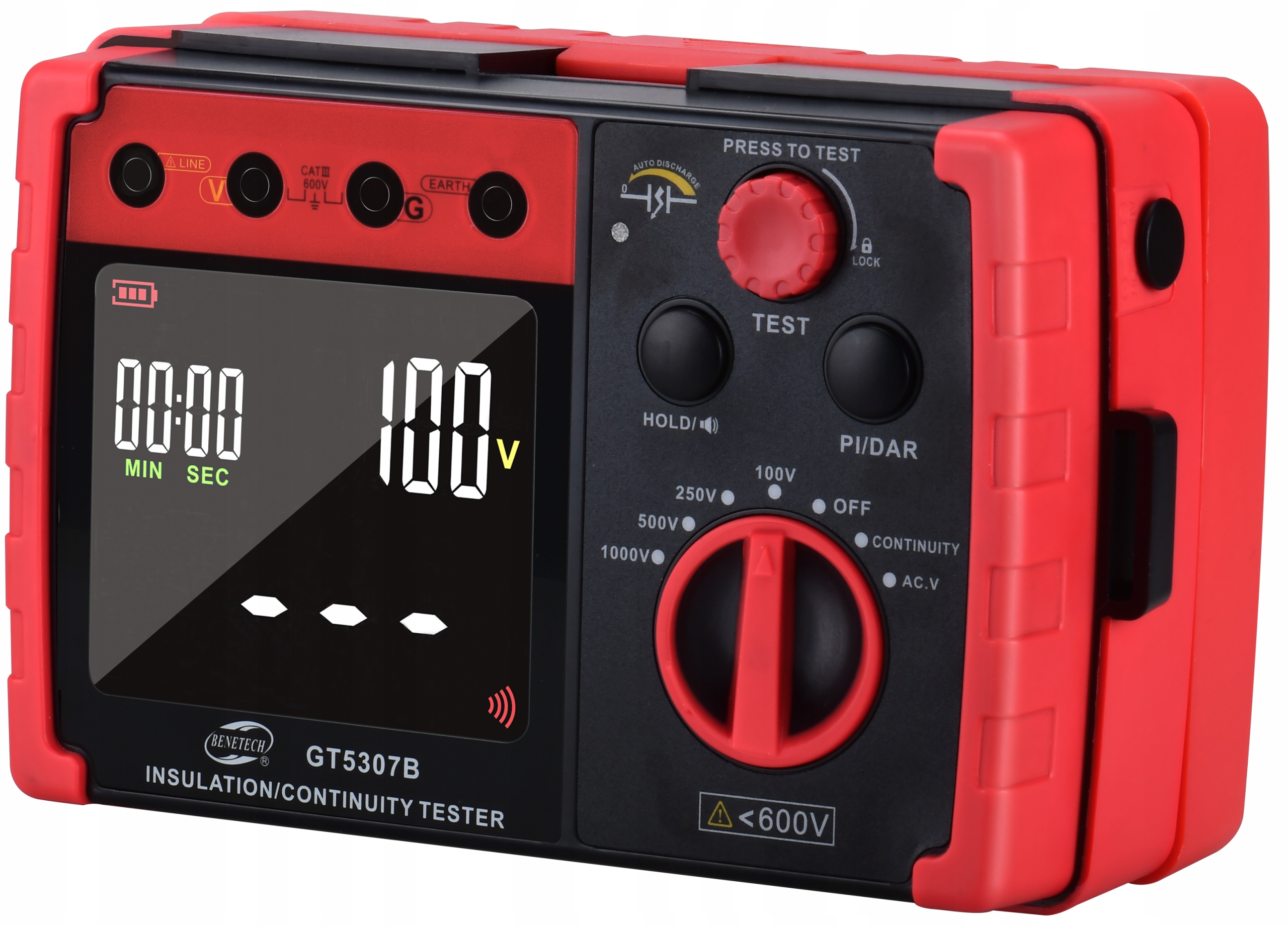

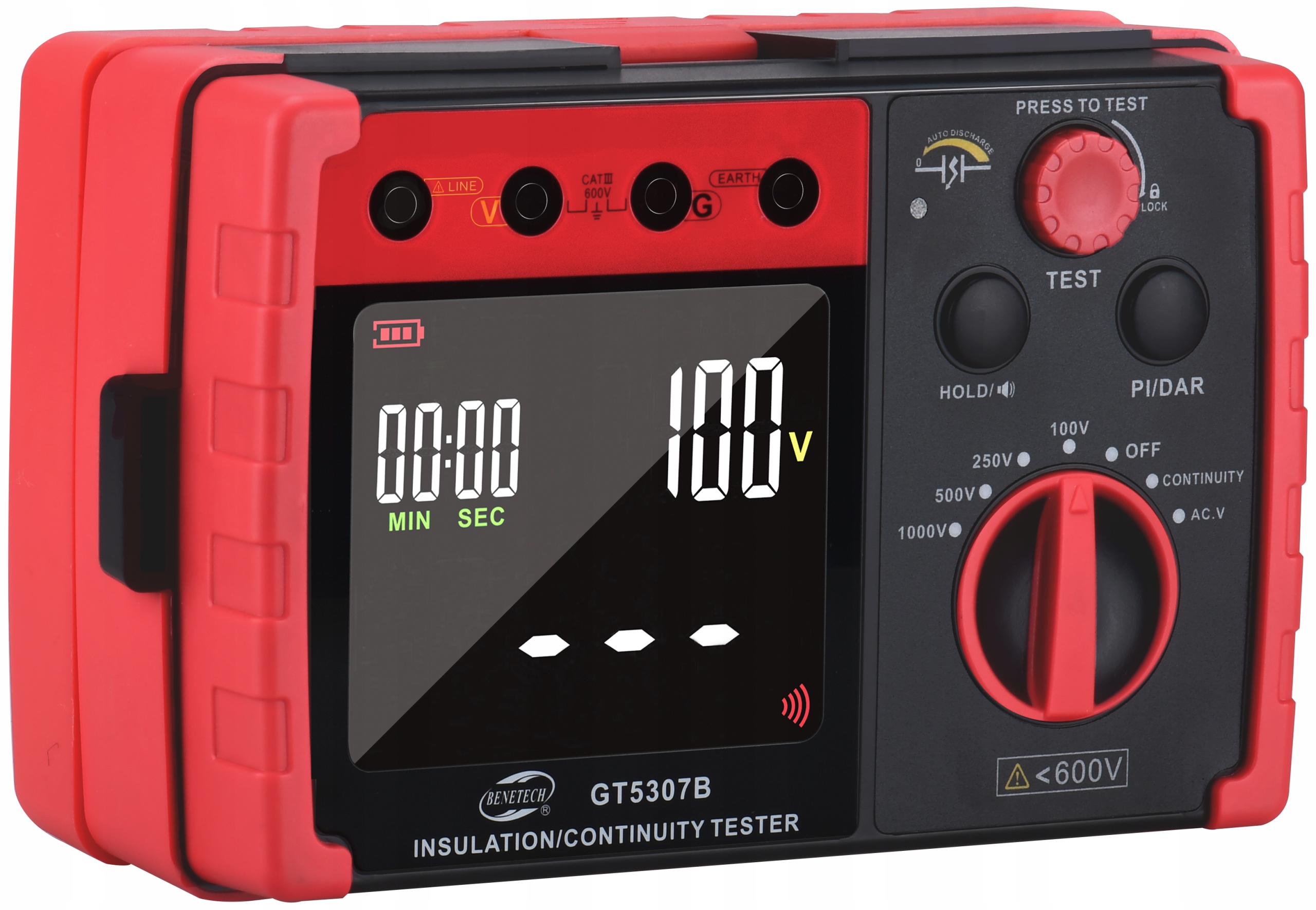

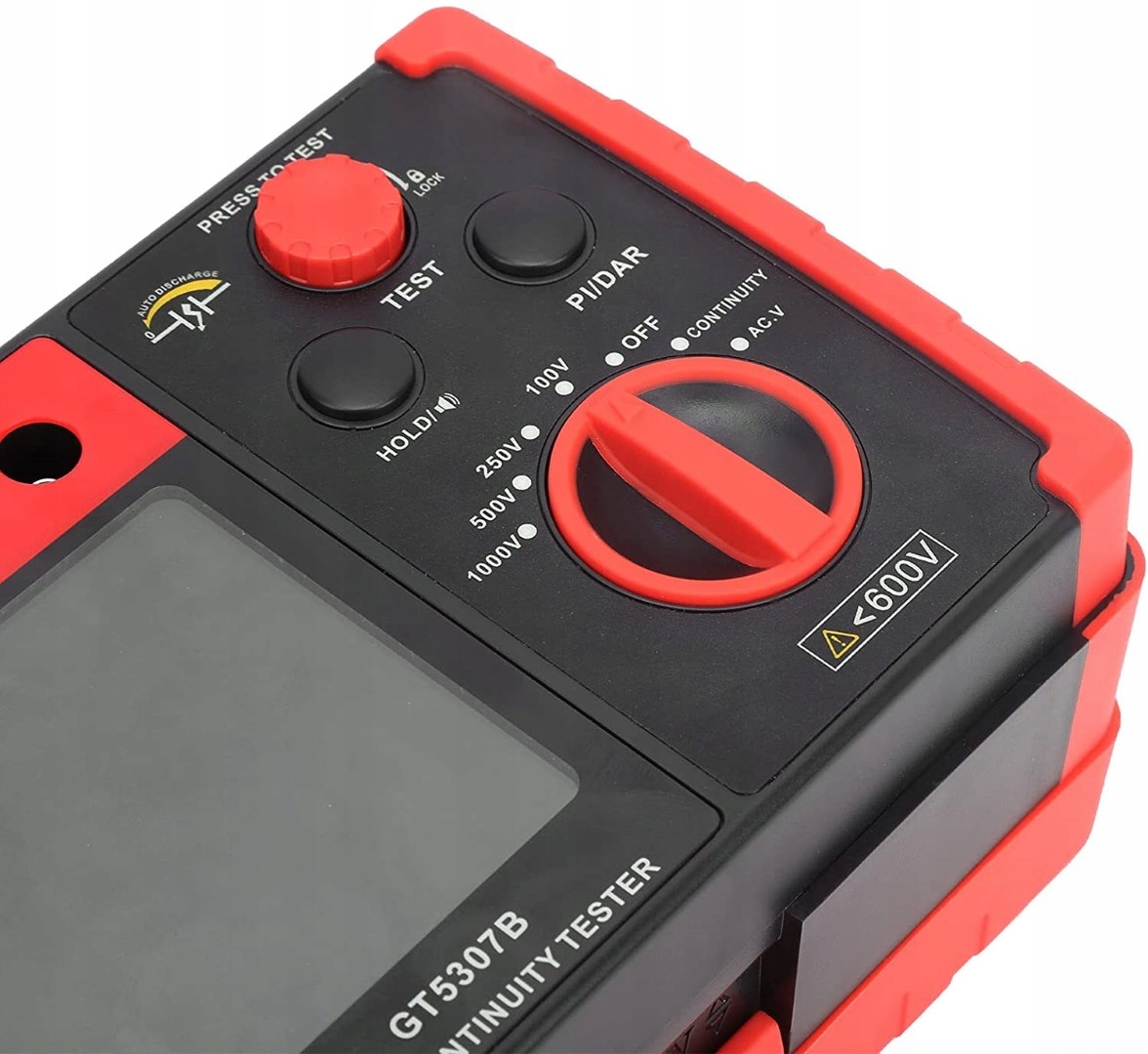

Visokonapetostni merilnik izolacijskega upora: Benetech GT5307B

Tester izolacije, zasnovan za visokonapetostno testiranje.

Preizkus se izvaja med elementi električnega vezja in izolacijskimi elementi, kot so:žična izolacija, pokrovi ali ohišja naprav, električnih orodij, ohišij, razdelilnih omaric itd.

Cilj je odstraniti kritične naprave in elemente, ki lahko neposredno ali med delovanjem povzročijo oslabitev izolacije in električni udar sčasoma.

NAJVEČ POMEMBNE FUNKCIJE:

• Merjenje upora Izolacija
• Zaznavanje testiranega upora v živo
• Zaščita izmerjenega upora pred kratkim stikom
• Samodejna identifikacija AC in DC
• Zaklepanje merilnih podatkov
• Polarizacijski indeks
• Preizkus absorpcijskega koeficienta
• Samodejno praznjenje
• Opomnik za nizko baterijo
• Velik digitalni LCD zaslon
• Zunanje napajanje DC9V 1,5 A
• Alarm za prekoračitev meje
• Rdeča alarmna lučka, zvočni alarm.
• Alarm visoke napetosti
• Prikaz preskusne napetosti

TEHNIČNI PARAMETRI:

VEZJA ZA PRESKUŠEVANJE IZOLACIJE:

Merilno območje:

• 100V – 0,0~1,5 GΩ
• 250V – 0,0~5,5 GΩ
• 500V – 0,0~5,5GΩ
• 1000V – 0,0~5,5GΩ

Napetost odprtega tokokroga:

• 100V – DC 100V / +20%, –0%
• 250V – 250V DC / +20%, –0%
• 500V – 500V DC / +20%, –0%
• 1000V – 1000V DC / +20%, –0%

Ocenjeno tok:

• 250 V – 0,5 MΩ polnjenje / 0,5 mA ~ 0,55 mA
• 500 V – 0,5 MΩ polnjenje / 1 mA ~ 1,2 mA
• 1000 V – 2,5 MΩ polnjenje / 1mA~1,2mA
• 2500V – 2,5MΩ polnjenje / 1mA~1,2mA

Tok kratkega stika:

• pribl. 2,0 mA

Natančnost:

• ±5% rdg ±3%dgt

TESTER NAPETOST:

30 – 600V (Ločljivost 1V)

Merilna lestvica:

• DV – ±30 – ± 600V
• AV – ±30 – 600V (50/60Hz)

Ločljivost:

• DV – 1V
• AV – 1V

Natančnost:

• DV – ±5% rdg ±3%dgt
• AV – ±5% rdg ±3%dgt

DRUGI PARAMETRI NAPRAVE:

• Zaslon: Do 999 znakov (nad npr. 1000 označuje 1T).
• Indikatorji preobremenitve: Indikatorji preobremenitve: OL se prikaže, ko območje izolacije je preobremenjeno, LO, ko je območje napetosti preseženo.
• Samodejno območje: Premik območja v zgornje območje: 1000 Premik območja v spodnje območje: 95 (samo v območju izolacijske upornosti).
• Hitrost vzorčenja: 0,5~ 10-krat/s.
• Največja nadmorska višina: Manj kot 2000 m (za uporabo v zaprtih prostorih).
• Pogoji uporabe: Temperatura 0~40C, Vlažnost <= 85%.
• Pogoji shranjevanja: Temperatura –20~ 60C, Vlažnost <= 90%.
• Zaščita pred preobremenitvijo: Izolacija Odpornost: AC 1200V/ 10 sek. Napetost: AC 720 V/ 10 s.
• Napetostna upornost: AC8320 (50/60Hz) / 5 s (med električnim tokokrogom in ohišjem).
• Izolacijska upornost: 1000 m ali več / DC 1000 V (med električnim tokokrogom in ohišjem).
• Napajanje: DC12V (8 × 1,5V LR14 baterij).
• Čas delovanja na baterije: približno 15 ur.
• Dimenzije: 153 × 96 × 220 mm.
• Teža: 1032 g (brez baterij in testa vodi).

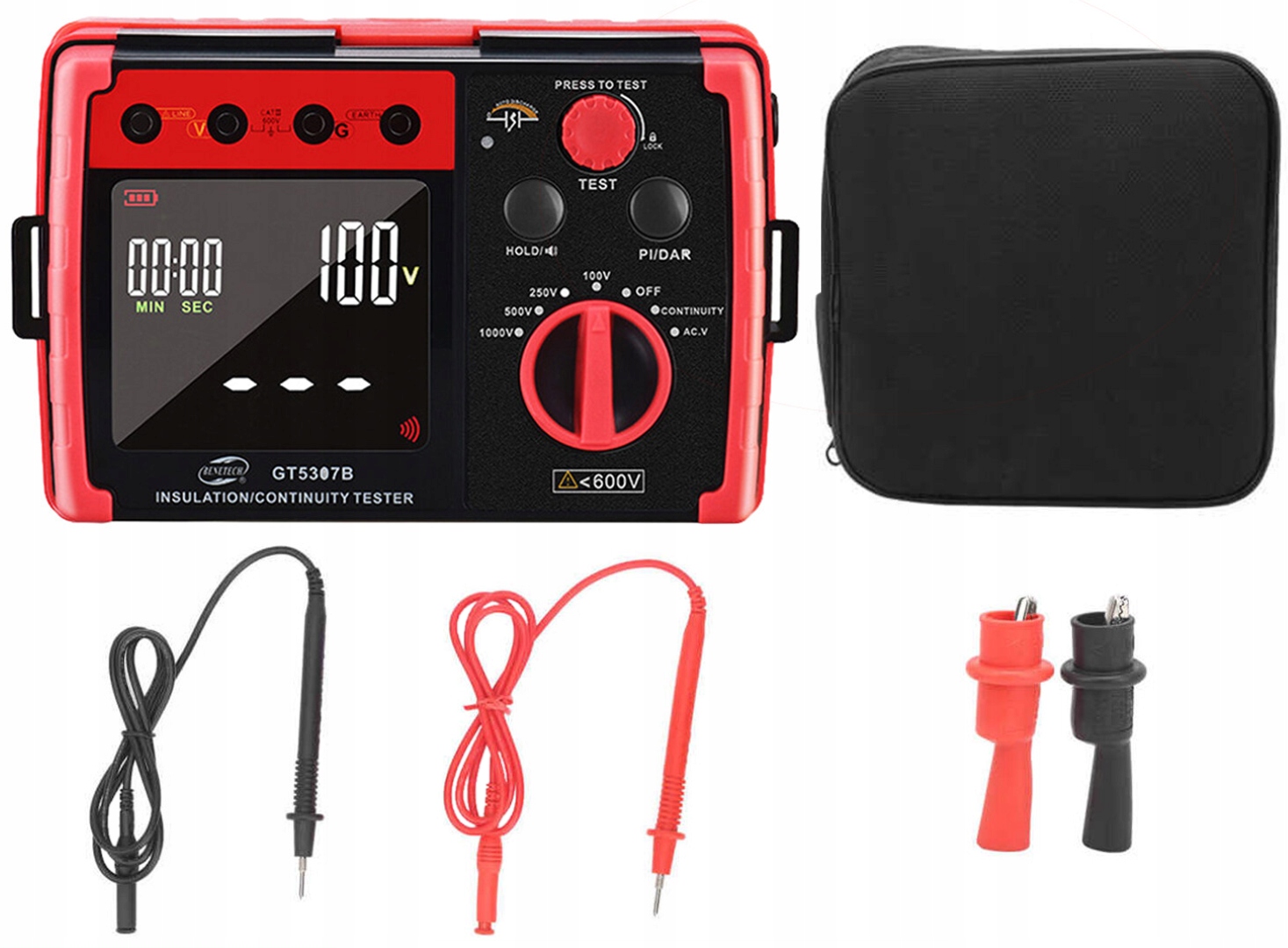

KOMPLET VSEBINE

• 1 x visokonapetostni tester izolacije
• 1 x rdeč preskusni kabel
• 1 x črn preskusni kabel
• 2 x krokodilska sponka
• 1 x uporabniški Priročnik v poljščini
• 1 x etui
• 8 × 1,5 V LR14 alkalna baterija

OPIS SESTAVNIH DELOV IN DODATKOV NAPRAVE:

1. LCD zaslon.
2. Gumb časovnika.
3. Gumb za osvetlitev ozadja.
4. Gumb za preizkus.
5. Gumbi za nastavitev časa.
6. Funkcijsko stikalo.
7. Vtičnica za rdeč visokonapetostni merilni kabel.
8. Vtičnica za zeleni zaščitni vodnik.
9. Črna vtičnica za merilni vodnik.
10. Vhod vmesnika DC (12V/1A)
11. Črni testni kabel s krokodilsko sponko.
12. Zelena zaščitna žica s krokodilsko sponko.
13. Rdeči visokonapetostni preskusni kabel s krokodilsko sponko.
14. Izvijač.

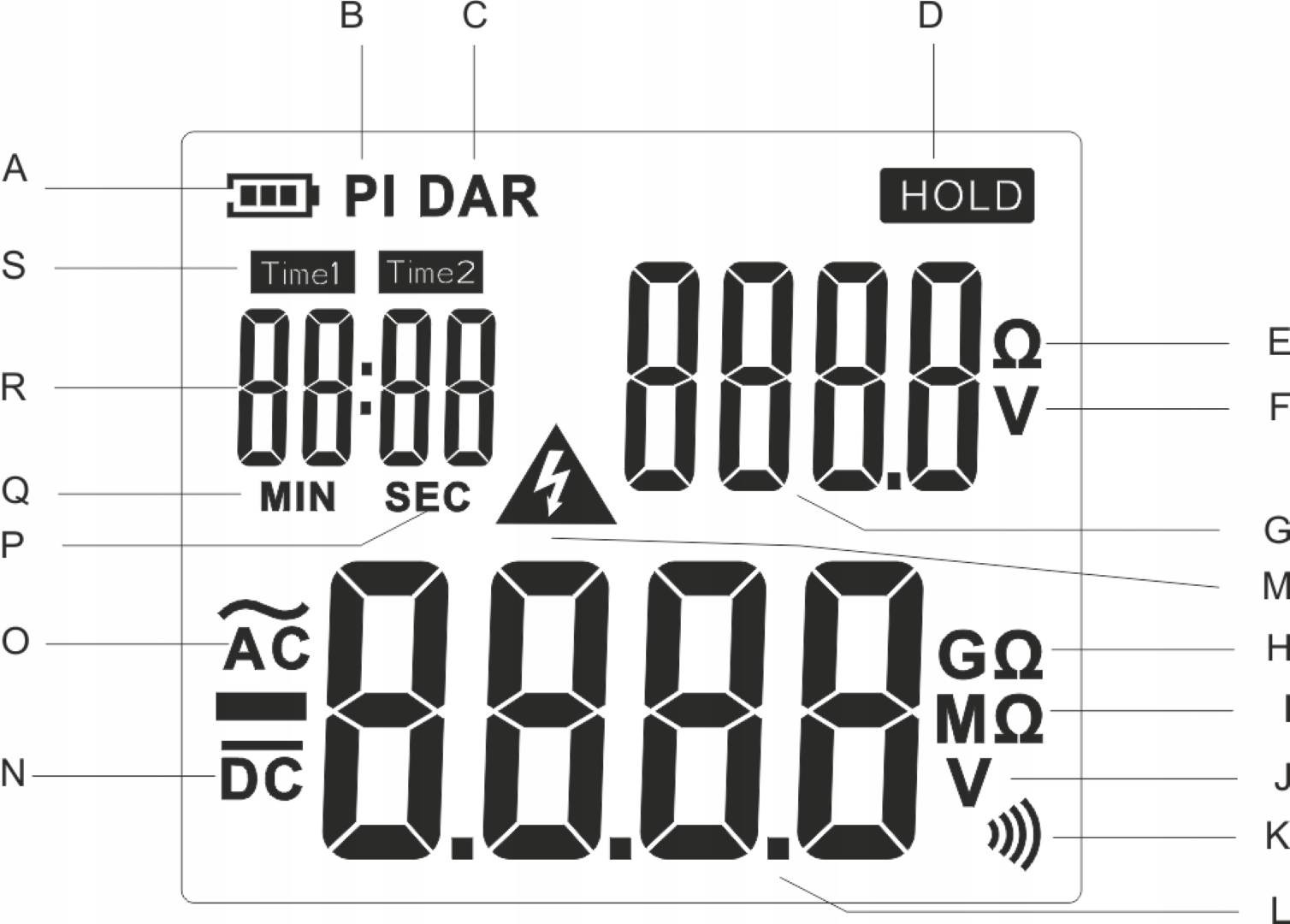

OPIS PRIKAZA:

1. Simbol baterije.
2. Simbol časovnika.
3. Časovnik.
4. Minuta.
5. Sekunda.
6. Časovnik 1
7. Napetost/izolacija odčitek upora.
8. Enota upora.
9. Enota napetosti
10. Razdelek za odčitavanje napetosti.
11. Opozorilo o visoki napetosti.
12. Izmenični tok.
13. Simbol minus.
14. Enosmerni tok.
