VISOKONAPETOSTNI IZOLACIJSKI MERILNIK

Tester izolacijske trdnosti, zasnovan za visokonapetostno testiranje.

Preskus se izvaja med elementi električnega tokokroga in izolacijskimi elementi, kot so:žična izolacija, pokrovi ali telesa naprav, električna orodja, ohišja, razdelilne omarice itd.

Cilj je odstraniti kritične naprave in elemente, ki lahko neposredno ali med delovanjem povzročijo oslabitev izolacije in električni udar sčasoma.

• Funkcija samodejnega praznjenja za zagotavljanje varnega delovanja.
• Osvetlitev ozadja LCD.
• Digitalni bralni zaslon.
• Opozorilni simboli z zvokom v realnem času.
• Samodejni izklop (po 10 minutah brez kakršnega koli delovanja).
• Funkcija časovnika.
• Indikator prazne baterije.
• Združljivo z napajalnikom 12 V DC (12 V/1 A).

TEHNIČNI PARAMETRI:

TESTER IZOLACIJE VEZJA:

Merilno območje:

• 250V – 0,0~99,9MΩ / 100~499MΩ
• 500V – 0,0~99,9MΩ / 100~999MΩ
• 1000V – 0,0~99,9MΩ / 100~999MΩ / 1,00~1,99GΩ
• 2500V – 0,0~99,9MΩ / 100~999MΩ / 1,00~9,99GΩ / 10,0~99,9GΩ

Napetost odprtega tokokroga:

• 250V – 250V DC / +30%, –0%
• 500V – 500V DC / +30%, –0%
• 1000V – 1000V DC / +20%, –0%
• 2500V – 2500V DC / +20%, –0%

Nazivni tok:

• 250V – 0,5 MΩ polnjenje / 0,5 mA ~ 0,55 mA
• 500 V – 0,5 MΩ polnjenje / 1 mA ~ 1,2 mA
• 1000 V – 2,5 MΩ polnjenje / 1 mA ~ 1,2 mA
• 2500 V – 2,5 MΩ polnjenje / 1 mA ~ 1,2 mA

Tok kratkega stika:

• približno 1,3 mA

Natančnost:

• ±5% rdg ±3%dgt

TESTER NAPETOSTI:

30 – 600V (Ločljivost 1V)

Merilna lestvica:

• DV – ±30 – ± 600V
• AV – ±30 – 600V (50/60Hz)

Ločljivost:

• DV – 1V
• AV – 1V

Natančnost:

• DV – ±5% rdg ±3%dgt
• AV – ±5% rdg ±3%dgt

DRUGI PARAMETRI NAPRAVE:

• Zaslon: Do 999 znakov (nad npr. 1000 označuje 1T).
• Indikatorji preobremenitve: Indikatorji Preobremenitev: OL se prikaže, ko je območje izolacije preobremenjeno, LO se pojavi, ko je območje napetosti preseženo.
• Samodejno – območje: Premik območja v zgornje območje: 1000 Premik območja v spodnje območje: 95 (Samo v območju izolacijske upornosti).
• Frekvenca vzorčenja: 0,5~ 10-krat/s.
• Največja nadmorska višina: Manj kot 2000 m (za uporabo v zaprtih prostorih).
• Pogoji uporabe: Temperatura 0~40C, vlažnost <= 85%.
• Pogoji shranjevanja: Temperatura –20~ 60C, vlažnost <= 90%.
• Zaščita pred preobremenitvijo: Izolacijska upornost: AC 1200V/ 10 s. Napetost: AC 720 V/ 10 s.
• Napetostna upornost:AC8320 (50/60Hz) / 5 s. (med električnim tokokrogom in ohišjem).
• Izolacijska upornost: 1000 m ali več / DC 1000V (med električnim tokokrogom in ohišjem).
• Napajanje: DC12V (8 × 1,5V LR14 baterij).
• Življenjska doba baterije: približno 15 ur.
• Dimenzije: 153 × 96 × 220 mm.
• Teža: 1032 g (brez baterij in merilnih kablov).

OPIS DELOV IN DODATNE OPREME NAPRAVE:

1. LCD zaslon.
2. Gumb za časovnik.
3. Gumb za osvetlitev ozadja.
4. Gumb za preizkus.
5. Gumbi za nastavitev časa.
6. Funkcijsko stikalo.
7. Vtičnica za rdeč visokonapetostni preskusni kabel.
8. Vtičnica za zeleni zaščitni vodnik.
9. Vtičnica za črni preskusni kabel.
10. Vhod vmesnika DC (12V/1A)
11. Črni testni kabel s krokodilsko sponko.
12. Zelen zaščitni kabel s krokodilsko sponko.
13. Rdeči visokonapetostni testni kabel s krokodilsko sponko.
14. Izvijač.

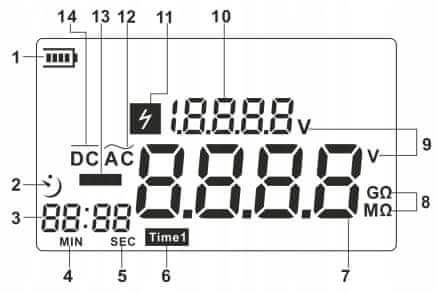

OPIS ZASLONSKIH ELEMENTOV:

1. Simbol baterije.
2. Simbol odštevanja.
3. Časovnik.
4. Minute.
5. Drug.
6. Časovnik 1
7. Odčitek napetosti/izolacijskega upora.
8. Enota upora.
9. Enota za napetost.
10. Razdelek za odčitavanje napetosti.
11. Opozorilo o visoki napetosti.
12. Izmenični tok.
13. Simbol minus.
14. Enosmerni tok.

FOTOGRAFIJE IN VSEBINA KOMPLETA

• 1 x rdeči testni kabel
• 3 x krokodil
• 1 x izvijač
• 1 x uporabniški priročnik v poljščini
• 1 x Troba (kovček)
• 1 x visokonapetostni tester izolacije
• 1 x zeleni testni kabel
• 1 x črni preskusni kabel
• 8 × 1,5 V LR14 alkalna baterija

O znamki BENETECH

BENETECHje proizvajalec napredne merilne in krmilne opreme. Specializiran dobavitelj profesionalnih, digitalnih merilnih orodij in drugih elektronskih naprav.

BENETECH POLANDje pooblaščeni in neposredni distributer te blagovne znamke na Poljskem in v Evropi.

Katalog znamke vključuje:

• pirometre in termovizijske kamere,
• anemometre (vetromerilci),
• higrometre in vlažnost metri,
• detektorji in merilniki kakovosti plina in zraka,
• merilci zvoka (merilci decibelov) in merilniki luksov (merilci svetlobe),
• laserski merilniki razdalje in tahometri,
• termometri in manometri,
• merilci debeline in vibracij (vibrometri),
• orodja za električarje in detektorji kablov,
• elektromagnetno sevanje merilniki,
• hišne in industrijske elektronske naprave.

Naprava ustreza naslednje standarde CE in RoHS:

Direktiva EMC 2014/30/EU in RoHS 2011/65/EU

Na željo kupca priložimo poročilo o kalibraciji proizvajalca prevedeno v angleški jezik. Dokument prejmemo v elektronski obliki čez nekaj dni. Da bi se izognili zamudam pri izpolnjevanju naročila, bomo poročilo o umerjanju poslali v približno 7 delovnih dneh na e-poštni naslov, ki ste ga navedli v naročilu ali je bil dodeljen vašemu računu.

Izdelek ustreza evropskim standardom in direktivam, kar dokazuje certifikat CE; na zahtevo bomo vključili tudi ta dokument.

Proizvajalčevo poročilo o kalibraciji in izjava o skladnosti (CE) sta brezplačna, neobvezna dokumenta in zato nista vključena v to ponudbo.
