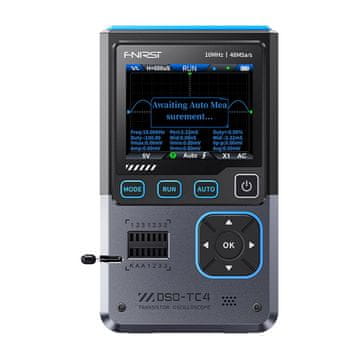

Prenosni mini 3-v-1 osciloskop FNIRSI DSO-TC4

FNIRSI DSO-TC4 je naprava, ki združuje tri funkcije: digitalni osciloskop, tester elektronskih komponent in generator signalov. S kombinacijo analize valovnih oblik, prepoznavanja komponent in testiranja signalov bo uporaben pri servisnih aplikacijah. Poleg tega inteligentna funkcija Anti-Burn ščiti vhodni tokokrog pred poškodbami, če so merilne sonde nepravilno priključene, kar omogoča varno uporabo tudi za manj napredne uporabnike.

Merilne funkcije in analiza signalov

Naprava ponuja merilno pasovno širino do 10 MHz in hitrost vzorčenja 48 MSa/s. Lahko prikazuje valovne oblike z visoko stopnjo podrobnosti in natančnosti, kar omogoča analizo napetostnih signalov v realnem času. Z 13 prednastavljenimi valovnimi oblikami in frekvencami v razponu 0–50 kHz (amplituda 0,1–3,0V) generator signalov omogoča simulacijo različnih operativnih pogojev krogotokov.

Obsežne zmogljivosti testiranja komponent

Integrirani tester komponent samodejno prepoznava diode, tranzistorje (vključno z MOSFET-i), upore, kondenzatorje in druge pasivne ter aktivne komponente. S testnimi vtičnicami in inteligentnim zaznavanjem komponent so hitra diagnostika in prepoznavanje parametrov mogoči.

Priročno upravljanje

2,8-palčni TFT barvni zaslon omogoča enostavno berljivost podatkov in grafov. Uporabniški vmesnik podpira osem jezikov, kar omogoča enostavno konfiguracijo naprave. Nadzorna plošča je zasnovana za hiter dostop do ključnih funkcij, kot so samodejni način, premor in spreminjanje načina.

Povezljivost in napajanje

Osciloskop ima vrata USB-C za polnjenje in prenos podatkov. Možnost izvoza valovnih oblik na računalnik olajša nadaljnjo analizo in arhiviranje rezultatov. Vgrajena litij-ionska baterija s kapaciteto 1,500 mAh zagotavlja dolgo delovanje naprave, samodejni način spanja pa podaljša čas delovanja med polnjenji.

Priloženi dodatki

• osciloskop
• sonda P1600
• krokodilske klešče
• 3× testne kljukice
• uporabniški priročnik
• USB-C polnilni kabel
• adapter
