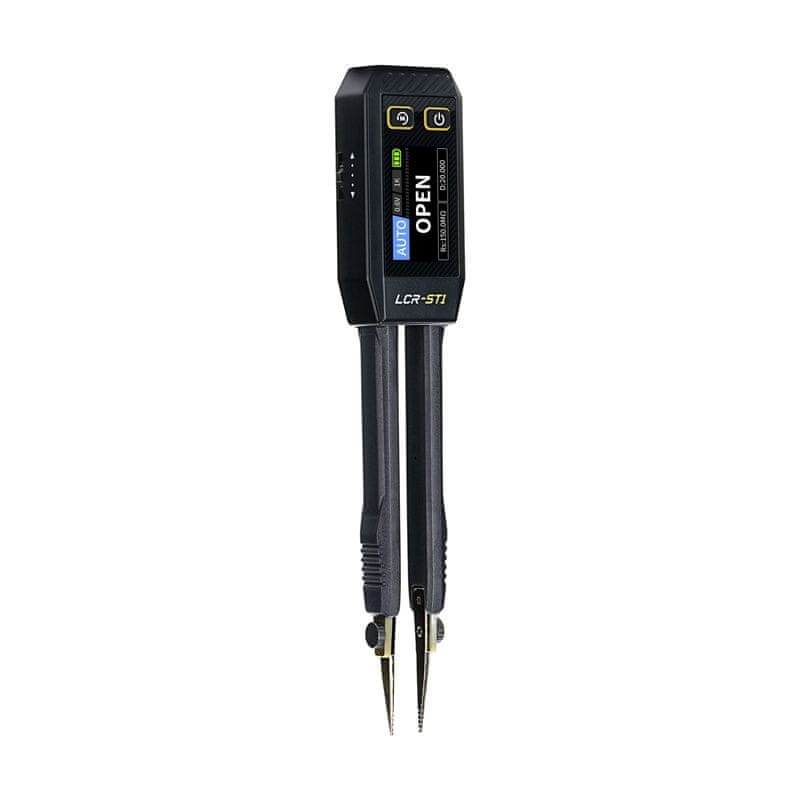

FNIRSI LCR-ST1 mini pametni tester pincet

FNIRSI LCR-ST1 je večfunkcijski tester pincet za testiranje elektronskih komponent površinsko montiranih naprav (SMT). Podpira merjenje upornosti, kapacitivnosti, induktivnosti, ekvivalentne serijske upornosti (ESR), diode in kontinuitete vezja. Omogoča tri testne frekvence (100 Hz, 1 kHz, 10 kHz) in nivoje testiranja 0,3 V in 0,6 V RMS. Dodatno prikazuje parametre, kot so kvaliteta (Q), faktor izgube (D), impedanca (Z) in reakcija (X). S svojo kompaktno zasnovo, izmenljivimi končniki in USB-C vmesnikom je naprava idealna za laboratorijsko, servisno in proizvodnjo okolje.

Avtomatski način merjenja

Naprava samodejno prepozna vrsto testirane komponente in prikaže tako glavne kot pomožne parametre. Ta rešitev olajša delo z več komponentami in odpravi potrebo po ročnem preklapljanju načinov. Meter podpira angleščino in kitajščino.

Podrobna analiza

FNIRSI LCR-ST1 meter meri ne le osnovne vrednosti (R, L, C), temveč tudi faktor izgube (D), impedanco (Z), kvaliteto (Q), reakcijo (X) in ekvivalentno serijsko upornost (ESR). Takšna funkcionalnost omogoča celovito diagnostiko komponent. Merilni razponi vključujejo kapacitivnost od 1 pF do 22 mF, induktivnost od 1 µH do 10 H in upornost od 10 mΩ do 10 MΩ.

Zaslon in ergonomija delovanja

1,14-palčni HD zaslon prikazuje podatke na enostaven in berljiv način. Intuitivni meniji, gumbi s silikonskimi prekrivnimi in stranski gumb izboljšajo delovanje. Poleg tega funkcija shranjevanja podatkov omogoča izvoz meritev v Excel datoteko preko USB. Zaslon prikazuje 2 merilna parametra hkrati, kar pospešuje analizo. Zlata konca pincet sta zamenljiva – set vključuje klasičen ravni konec in ukrivljen „hook“ tip. To orodje primerja za različne aplikacije, vključno z delom v težko dostopnih mestih. Vgrajen magnet omogoča začasno pritrditev metra na kovinske površine.

Delovanje in mobilnost

250 mAh ponovno napolnjiva litij-ionska baterija omogoča dolgo delovanje, polnjenje pa poteka preko USB-C porta. Funkcija samodejnega izklopa varčuje z energijo, če ni aktivnosti. Celotna naprava tehta le 41 g, zato je priročna za prenašanje.

Vsebuje:

• FNIRSI LCR-ST1 večnamenski meter pincete
• Ukrivljeni konci (1 par)
• Magnetni stojalo
• USB kabel za polnjenje
• Uporabniški priročnik
