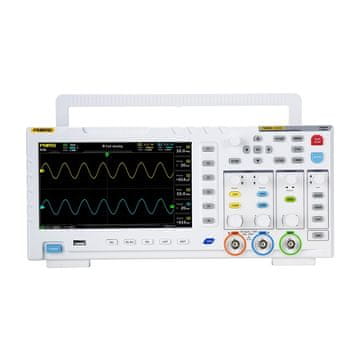

FNIRSI 1014D 2-v-1 oscilloskop in generator signalov

FNIRSI 1014D je kompakten digitalni oscilloskop, zasnovan za elektronske servisne storitve, oddelke za raziskave in razvoj, tehnično izobraževanje in hobi navdušence. Omogoča hkratno analizo in generiranje signalov, kar znatno povečuje možnosti uporabe pri diagnostiki vezij, testiranju prototipov ali učenju dela z valovnimi oblikami. Naprava je opremljena z dvema vhodnima kanaloma z impedanco 1 MΩ in podpira pasovno širino 100 MHz pri vzorčenju 1GSa/s. 7-palčni LCD zaslon z ločljivostjo 800×480 px olajša delovanje. Avtomatska analiza, FFT, X-Y način in snemanje s kazalcem so možni. Na voljo je tudi 1GB notranjega pomnilnika z možnostjo shranjevanja do 1,000 valovnih oblik in 1,000 posnetkov zaslona, podatki pa se enostavno izvozijo na računalnik prek USB.

Hitro analiziranje signalov

Visoka hitrost vzorčenja 1GSa/s in pasovna širina 100 MHz omogočata podrobno analizo analognih in digitalnih signalov. To omogoča napravi, da zazna tudi kratkotrajne anomalije v obliki valov. Načini sprožilca vključujejo Auto, Single in Normal, kar omogoča zajemanje motenj in rednih analognih signalov, kot so sinusoide.

Vgrajeni DDS generator

Integrirani DDS generator signalov podpira 14 standardnih valovnih oblik (vključno s sinusnimi, pravokotnimi, žaginimi in trikotnimi valovi), s precizno nastavitvijo frekvence v korakih po 1 Hz. Rešitev omogoča generiranje signalov s točnimi parametri za testiranje in simulacijo. Izhodna frekvenčna območja dosežejo do 10 MHz (za sinusni signal), kar omogoča testiranje širokega spektra elektronskih in signalnih vezij.

Funkcija zajema valovne oblike

Funkcija za zajem signala omogoča shranjevanje dela ali celotne dejanske valovne oblike iz osciloskopa kot izhodni signal generatorja. Zmožnost shranjevanja do 1,000 uporabniških signalov povečuje prilagodljivost pri testiranju in analizi. Ta rešitev loči FNIRSI 1014D od klasičnih poljubnih generatorjev, ki se zanašajo zgolj na ročno nastavitev signala.

Zaščita pred prenapetostjo

Integrirani visokonapetostni zaščitni modul omogoča, da naprava varno meri signale do 400V (s sondo x10), kar zmanjšuje tveganje poškodbe naprave med meritvami v sistemih, ki se napajajo iz omrežja. Zaščitna funkcija deluje samodejno, tako da pripetost sonde brez preklopa na x10 ne tvega poškodbe opreme.

Visoko berljiv zaslon

Barvni TFT zaslon velikosti 7” s ločljivostjo 800×480 pik zagotavlja jasno predstavitev valovnih oblik. Avtomatski način in intuitivni vmesnik omogočata hitro prikaz signala brez ročne prilagoditve. Zahvaljujoč inteligentnemu algoritmu zaznavanja naprava samodejno prilagodi sprožitveno raven tudi za valovne oblike z več pobočji ali t.i. mrtvo cono.

Funkcije analiziranja signalov

Vgrajena funkcija FFT in način prikaza valovnih oblik X-Y omogočata analizo harmonikov ter primerjavo amplitud in faznih premikov dveh signalov. Ti so uporabna orodja za diagnozo elektronskih vezij.

Vključeno:

• FNIRSI 1014D 2-v-1 oscilloskop
• 100 MHz sonda x2
• USB polnilec
• Uporabniški priročnik
