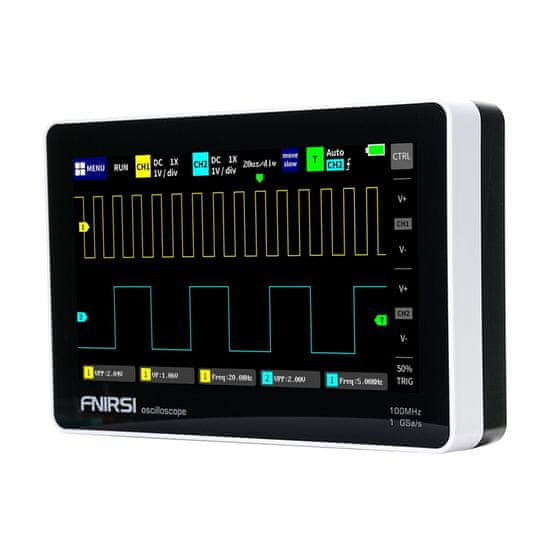

FNIRSI 1013D 7" prenosni tablični osciloskop

Prenosni osciloskop FNIRSI 1013D ima 7-palčni zaslon na dotik, dve merilni kanali, pasovno širino 100 MHz in hitrost vzorčenja 1 GSa/s, kar omogoča natančno analizo signalov pri servisiranju, v delavnici ali pri oblikovanju elektronskih naprav. Naprava je opremljena z berljivim 800×480 TFT zaslonom, samodejno nastavitvijo signala z enim gumbom in funkcijo snemanja oblik valov, kar omogoča udobno in hitro merjenje kjerkoli. Podpora za analizo analognih in digitalnih signalov ga naredi primernega za servisiranje opreme in DIY aplikacije. Vgrajena 6000 mAh litijeva baterija omogoča delovanje naprave približno 4 ure.

Jasen zaslon na dotik

Osiloskop FNIRSI 1013D se ponaša s 7-palčnim TFT LCD zaslonom z ločljivostjo 800×480, ki zagotavlja visoko svetlost, kontrast in natančno reprodukcijo oblik valov. Upravljanje z zaslonom na dotik omogoča hitro povečavo, premikanje in spreminjanje merilnih parametrov ter pospeši delo brez potrebe po fizičnih gumbih. Zaslon je izdelan s kapacitivno tehnologijo, znano iz sodobnih pametnih telefonov, kar zagotavlja gladko delovanje in brez zamud pri spreminjanju nastavitev. Funkcija merjenja z kurzorjem omogoča natančno odčitavanje amplitude signala, obdobja in frekvence brez potrebe po pretvarjanju enot iz mreže zaslona, kar je posebej koristno pri izkrivljenih signalih ali pravokotnih valovih z šumom.

Dva merilna kanala

Naprava je opremljena z dvema merilnima kanaloma z vhodno impedanco 1 MΩ, ki omogočata analizo dveh signalov hkrati, kar olajša primerjavo vhoda in izhoda ojačevalnih vezij, pretvornikov ali analize PWM signalov. To naredi razpon aplikacij veliko širši kot pri enokanalnih modelih. Izvesti je mogoče tudi analizo vzorcev Lissajous v XY načinu, kar omogoča določitev frekvence, amplitude in faznega zamika med dvema skupinama signalov.

Samodejna nastavitev signala

Funkcija samodejne nastavitve z enim gumbom omogoča takojšnjo prilagoditev merilnih parametrov signalov brez ročnega umerjanja. Tako lahko FNIRSI 1013D prilagodi nastavitve za signal 1 Vpp v eni sekundi, kar prihrani čas in poveča učinkovitost dela. Vgrajen algoritem fuzzy logike zagotavlja visoko natančnost in samodejno postavi signal v središče zaslona, kar olajša analizo.

Zaščita pred poškodbami

Osciloskop uporablja vgrajene module zaščite pred prenapetostmi do 400 V, da prepreči nenamerno poškodbo naprave pri merjenju visokonapetostnih signalov, tudi če sonda ni nastavljena na način 10X. To omogoča varno preizkušanje napajanja in visokovoltnih vezij.

Shranjevanje in izvoz podatkov

FNIRSI 1013D ponuja notranji pomnilnik 1 GB, ki omogoča shranjevanje do 1.000 slik in 1.000 nizov oblik valov. Tako lahko hitro shranite eno-kratne rezultate meritev in jih preko USB-ja izvozite na računalnik za nadaljnjo analizo. Funkcija upravljanja z oblikami valov omogoča ogled sličic shranjenih oblik valov, povečanje, brisanje in analizo s kurzorjem neposredno na napravi – podobno kot v galeriji pametnega telefona, kar poveča priročnost pri upravljanju podatkov.

Napredne funkcije proženja

Osciloskop ponuja celotno zbirko načinov proženja – Avtomatsko, Posamično in Običajno. Ta razporeditev omogoča testiranje nenadnih pulznih vžigov, signalov IR daljinskega upravljanja ali sinusnih signalov, odvisno od izbranega načina, kar napravo naredi za vsestransko diagnostično orodje. Prav tako lahko nastavite rob proženja (rastoči/padajoči) in kanal proženja, kar vam omogoča natančno zajemanje fragmentov signalov, ki vas zanimajo.

Vključuje:

• FNIRSI 1013D prenosni osciloskop z zaslonom na dotik
• Sonda (100 MHz) x2
• USB polnilec
• Uporabniški priročnik
