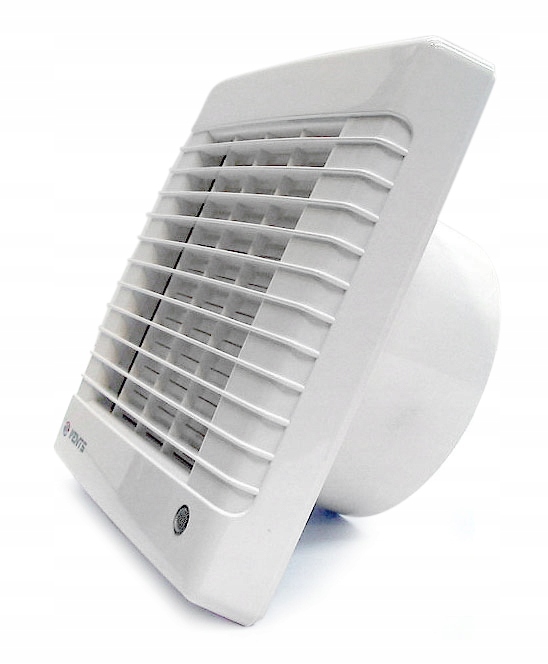

STENSKI VENTILATOR

VENTS 100 MATH

avtomatska roleta, časovnik in senzor vlažnosti (higrostat)

GLAVNE ZNAČILNOSTI:

• PREMER PRIKLJUČKA – 100 mm
• VISOKA UČINKOVITOST – 98 m3/h
• PORABA MOČI – 18,0 W
• RAVEN HRUPA – 34 dB(A) / 3 m
• AVTOMATSKA ROLETA
• HIGROSTAT – SENZOR VLAGE – 60 ÷ 90 %
• ČASOVNIK – ČASOVNIK – 2 ÷ 30 min.
• KONTROLNA LUČKA, KI OZNAČUJE STANJE DELOVANJA VENTILATORJA
• PRIZNANI PROIZVAJALEC – ZRAČNIKI
• AERODINAMIČNE LOPATE ROTORJA (PROPELERJI)

Če iščete moderen in hkrati optimalno učinkovit ventilator z samodejno zaklopko, ki preprečuje povratni tok zraka po izklopu ventilatorja, potem bo izdelek iz serije MA podjetja VENTS (vodilnega proizvajalca ventilatorjev na evropskem trgu) zagotovo izpolnil vaša pričakovanja. Zahvaljujoč zanesljivemu motorju s toplotno zaščito bodo ventilatorji iz te serije zagotovili optimalno prezračevanje prostora. Poleg tega bo zelo sodoben in prefinjen videz ventilatorja zagotovo zadovoljil prefinjen okus mnogih uporabnikov (sprednja plošča je izdelana iz visokokakovostnega UV-odpornega ABS). Poleg tega imajo ventilatorji iz te serije indikatorsko lučko, ki prikazuje stanje delovanja ventilatorja.

OPIS

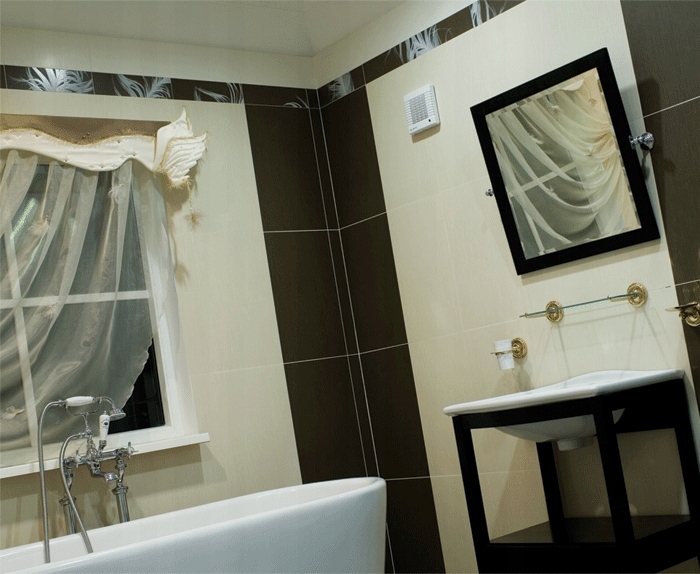

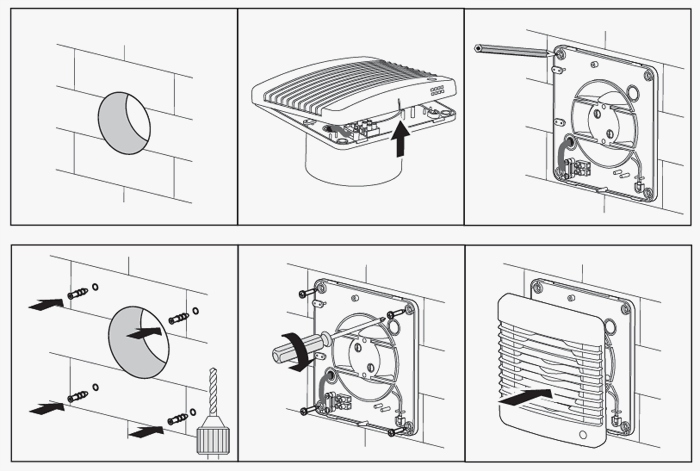

Sodoben ventilator za odvod zraka z elegantno zasnovo, namenjen uporabi v tuš kabinah, kopalnicah, kuhinjah in drugih bivalnih prostorih. Največja učinkovitost v kombinaciji s sodobnim dizajnom zagotavlja idealno mikroklimo. Namesti se na prezračevalne jaške ali priključi na okrogel prezračevalni kanal.

PREDNOSTI

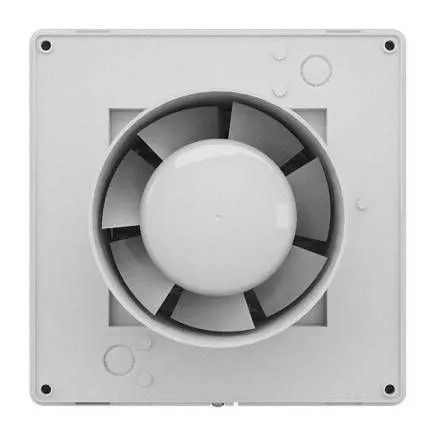

Ohišje in rotor sta izdelana iz visokokakovostne, trpežne in UV odporne plastike. Posebej zasnovan aerodinamični profil zagotavlja visoko učinkovitost zraka. Visoka stopnja zaščite IP 34 ponuja idealno rešitev za prezračevanje kopalnice.

PREDNOSTI MOTORJA

Nizka poraba energije zaradi sodobnega, visoko učinkovitega motorja. Ležaji, ki ne potrebujejo vzdrževanja in mazanja, zagotavljajo več kot 40.000 ur neprekinjenega delovanja. Motor je opremljen s termično zaščito pred pregrevanjem.

AVTOMATIKA

Samodejna zaklopka – odpre se (1.) po približno 20 ÷ 30 sekundah po zagonu ventilatorja. Ko naprava preneha delovati, se žaluzija samodejno zapre (2.).

Zahvaljujoč uporabi senzorja vlažnosti (higrostata) in časovnika se ventilator samodejno vklopi, če raven vlažnosti v prostoru preseže prag senzorja 60–90 % vlažnosti, in deluje samodejno, dokler raven vlažnosti ne pade na standardno raven – predhodno nastavljeno na ustreznem potenciometru), nakar ventilator preklopi v način časovnika in nadaljuje z delovanjem za čas, nastavljen na časovniku.

Zahvaljujoč funkciji časovnika (timer) lahko ventilator deluje od približno 2 do približno 30 minut, potem ko ga izklopite s stikalom (npr. iz razsvetljave).

Za uporabo vseh funkcij ventilatorja je potreben trižilni električni kabel (od stikala do ventilatorja). Ventilator je mogoče priključiti z dvema žicama (sponki L in N), vendar bo v tem primeru ventilator deloval samodejno glede na raven vlažnosti zraka v prostoru.

TEHNIČNI PODATKI

• Nazivna napajalna napetost – 230 V
• Nazivna frekvenca – 50 Hz
• Poraba energije – 18,0 W
• Pretok zraka – 98 m3/h
• Zvočni tlak – 34 dB(A)/3m
• Statični tlak – 35 Pa
• Poraba toka – 0,085 A
• Hitrost motorja – 2300 vrt/min
• Maks. Delovna temperatura – 45 °C
• Stopnja zaščite -IP24
• Teža – 0,65 kg

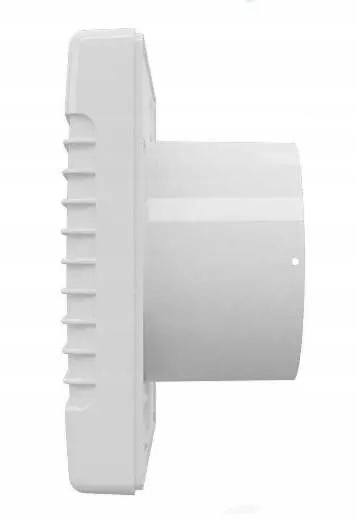

DIMENZIJE [mm]

• Ø D – 100
• ⎕ B – 165×165 (zunanje mere)
• B1 – 150 (zunanje mere)
• B2 – 150 (zunanje mere)
• H – 150 (zunanje mere)
• L – 92
• L1 – 32

DIAGRAM ELEKTRIČNE PRIKLJUČITVE

Za priključitev ventilatorja je potrebna trižična električna napeljava, ki poteka od stikala do ventilatorja.

• S1 – Stikalo (npr. od luči)
• L – Napetost (trajno priključena)
• N – Ničla (ničla)
• LT – Napetostno (prekinitveno) stikalo)

Pravilna nastavitev ventilatorja s senzorjem vlažnosti:

Pri prvem priklopu izvedite nastavitev, kot je opisano spodaj:

– potenciometer za čas nastavite na minimum, potenciometer za vlažnost pa na maksimum (potenciometre obračajte zelo nežno, dokler ne začutite rahlega upora, saj lahko potenciometer z vrtenjem okoli osi zlahka poškodujete). Nato priključite priključkaL – faza in N – nič. Po dovajanju napetosti s to povezavo se mora ventilator za nekaj sekund vklopiti in nato sam izklopiti. Nato, medtem ko je ventilator še vedno vklopljen, potenciometer za vlažnost počasi obračajte v levo (v nasprotni smeri urinega kazalca), dokler se ventilator ne vklopi, nato pa ga nežno potisnite nazaj v desno. Tako imenovani minimalni prag za senzor vlažnosti je zdaj nastavljen. Vse nastavitve se izvedejo v prostoru, kjer bo ventilator nameščen.

Če imamo trižično napeljavo, ki poteka od stikala (npr. stikala za luč ali ločenega stikala) do ventilatorja, lahko na priključek LT priključimo tretjo žico (na primer rumeno-zeleno žico kot fazo, ki jo prekine stikalo, tako da jo ustrezno priključimo na vhod stikala). Ta povezava nam omogoča, da poleg funkcije samodejnega higrostata uporabimo tudi funkcijo časovnika ventilatorja in vklopimo ventilator.
