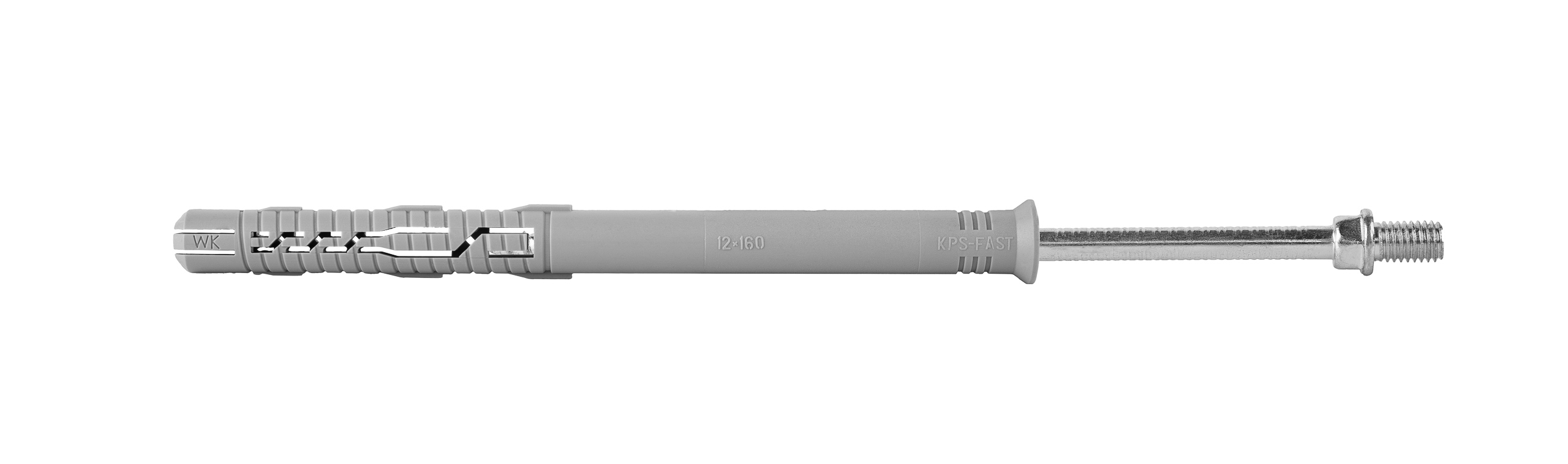

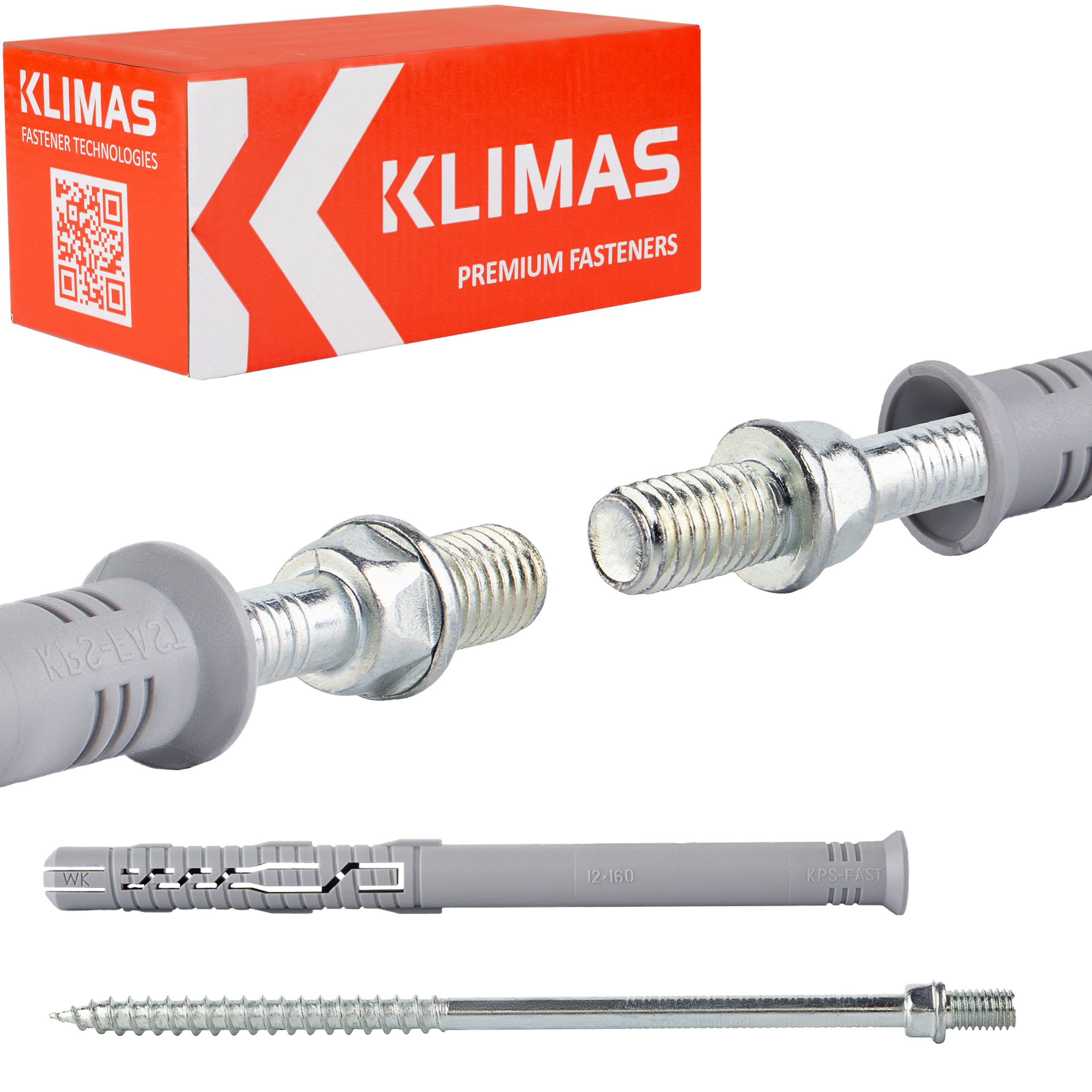

Okvirni raztezni čepi z dvojnim navojnim vijakom M8

12 × 160 mm, 25 kosov.

Sestavljeni so iz poliamidne puše in pocinkanega jeklenega vijaka z metričnim navojem M8.

Priporočljivo za pritrditev objemk za odtočne cevi, prezračevalnih cevi, kabelskih tras kot pritrdilni element ali drugih instalacijskih elementov na izolacijsko plast (različni nosilci in objemke za gradbene instalacije).

Najpomembnejši parametri

• Model: KPD-12160
• Velikost:12,0 × 160 mm
• Največja uporabna dolžina:90 mm
• Pakiranje: 25 kosov.
• Vtičnica: SW-10
• Navoj: metrični M8

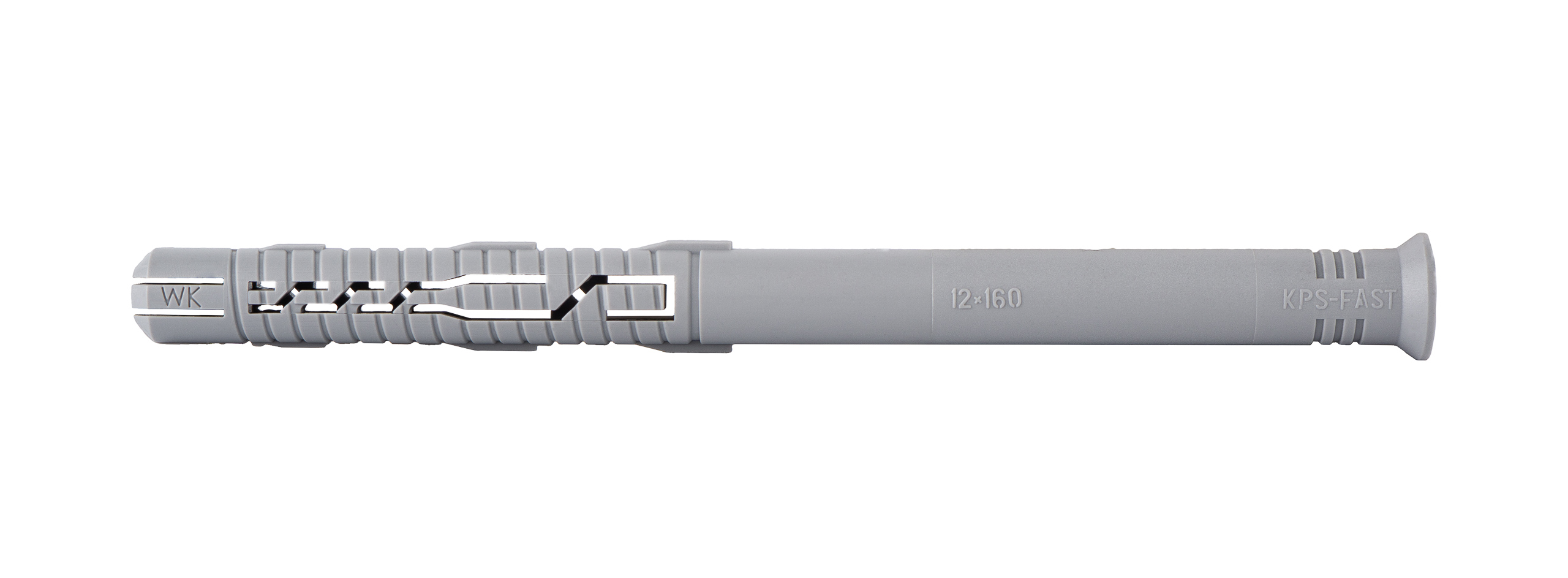

• Material čepa: poliamid (najlon)

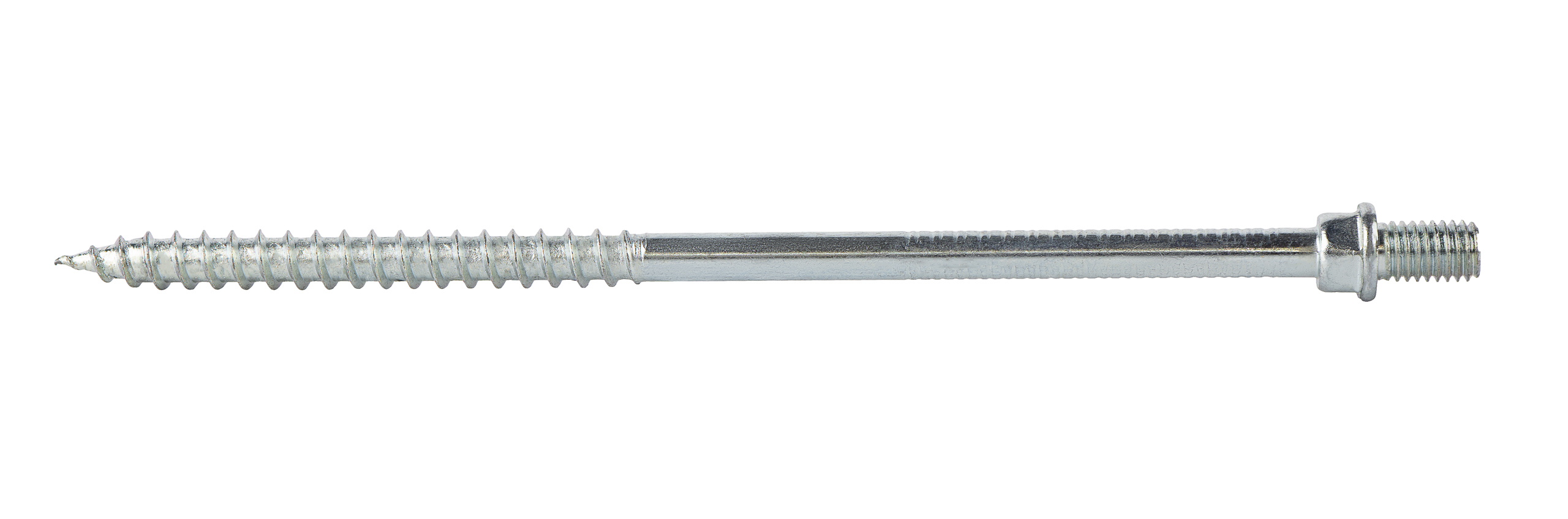

• Material vijaka: pocinkano jeklo

Originalni izdelek priznanega podjetjaklimas Wkręt-Met ®

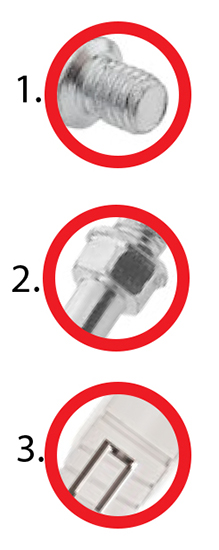

1. Glava z metričnim navojem M8

Omogoča neposredno pritrditev na objemko.

2. Držalo za ključe SW-10 pod metričnim navojem

Olajša privijanje vijaka v tulec.

3. Varna pritrditev

4-smerna razteznost poveča pritisno površino in sidrno zmogljivost. Posebni plastični jezički zagozdijo tulec v luknji in preprečijo njegovo vrtenje med namestitvijo.

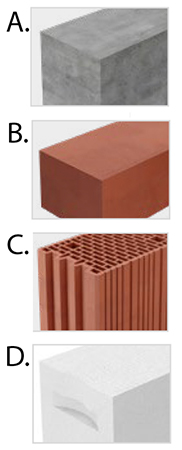

Substrati in vzorčne aplikacije

A. Beton

B. Polna opeka

C. Keramični blok

D. Avtoklavirani AAC beton

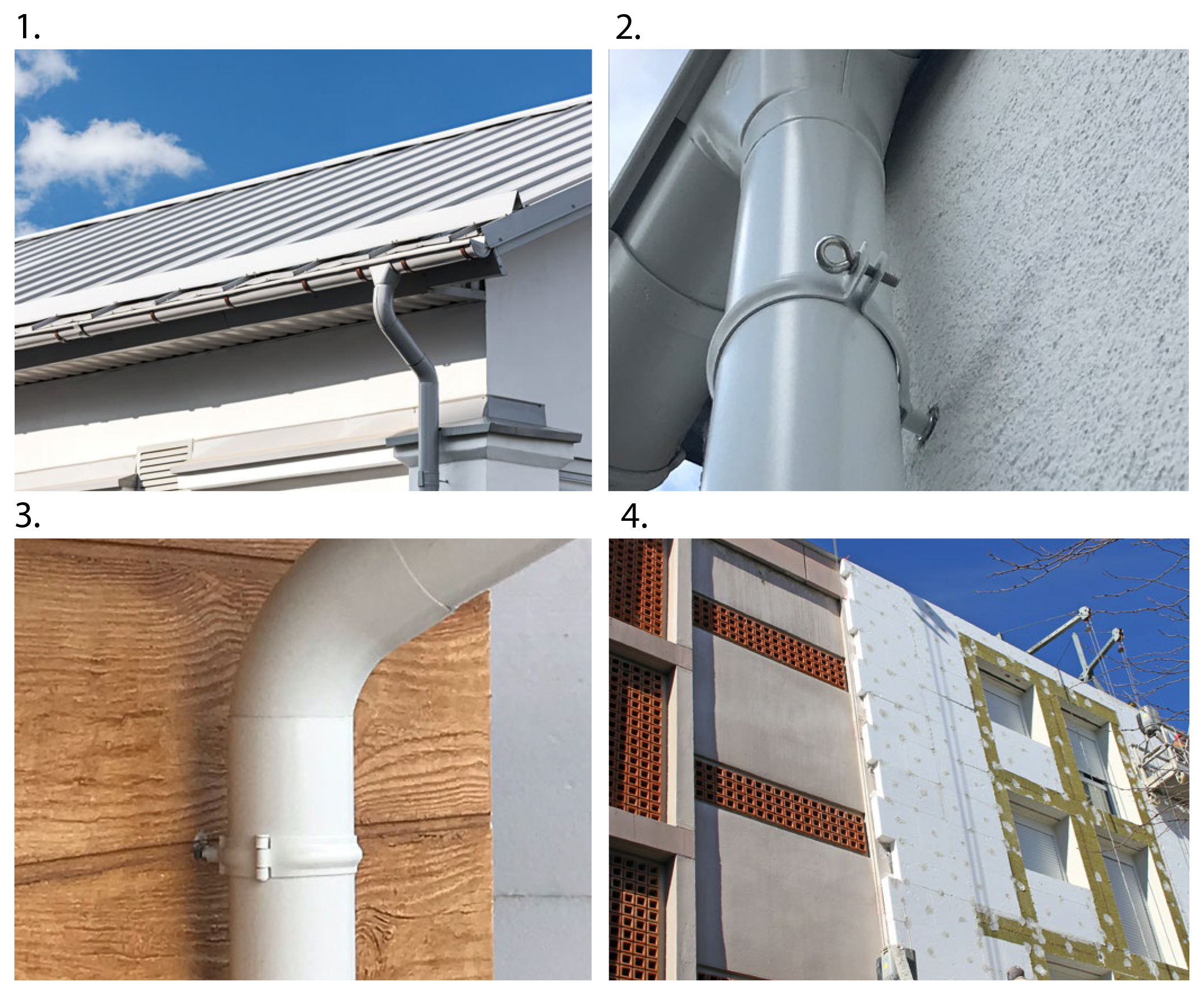

1. Vgradnja objemk v žlebne sisteme
2. Vgradnja objemk v žlebne sisteme
3. Vgradnja objemk v žlebne sisteme
4. Pritrjevanje gradbenih elementov skozi toplotnoizolacijsko plast (etiko)

To so le primeri uporabe.

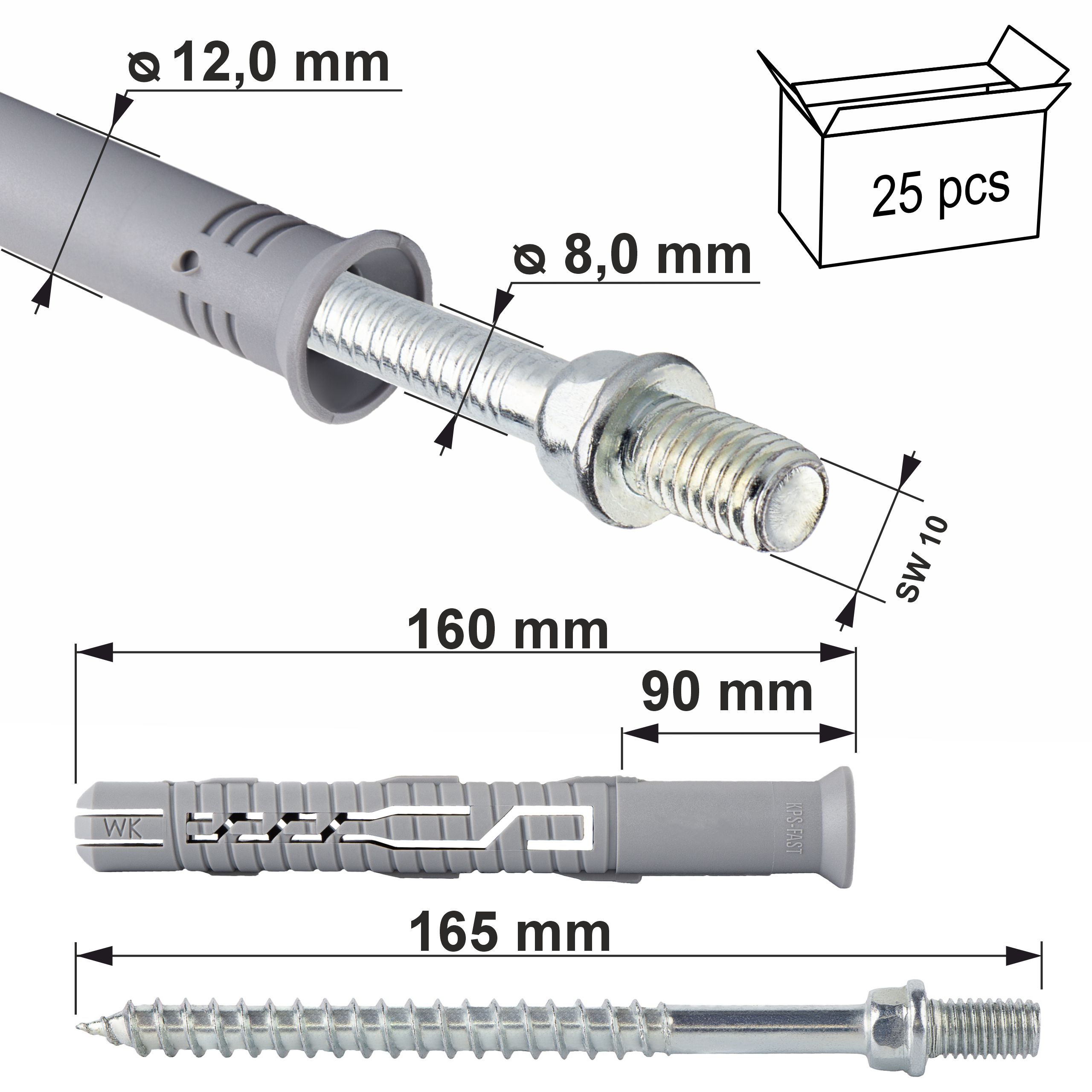

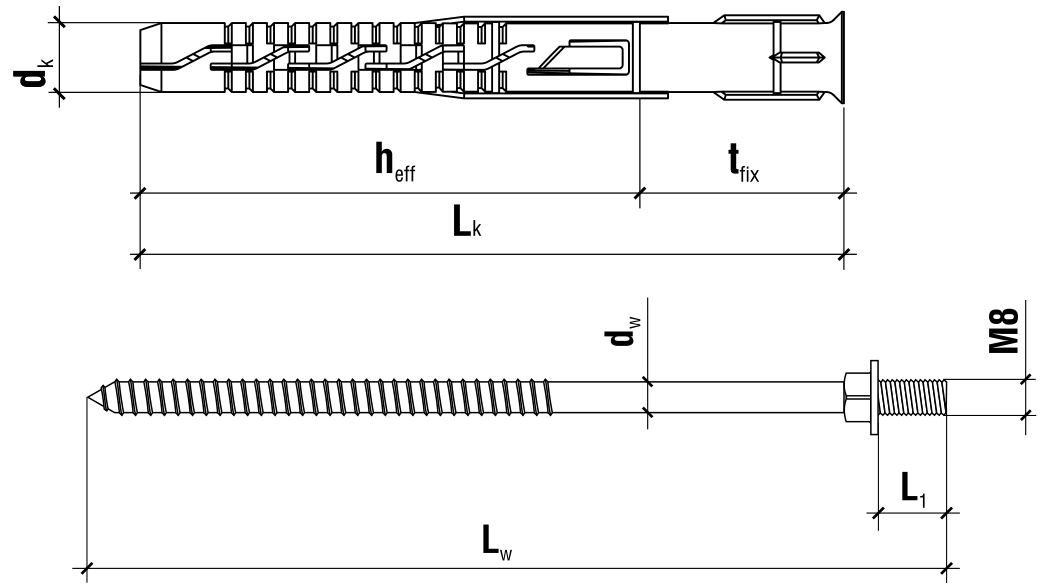

Specifikacija izdelka

• [ dk ] vtič premer: Ø 12,0 mm
• [ Lk ] dolžina čepa: 160 mm
• [ dw ] premer vijaka: Ø 8,0 mm
• [ Lw ] dolžina vijaka: 165 mm
• [ Tfix ] maks. uporabna dolžina: 90 mm
• vtičnica: ključ 10
• navoj: metrični M8
• število kosov v paketu: 25
• material vtiča: poliamid (najlon)
• material vijaka: pocinkano jeklo
• vrsta montaže: skoznja montaža
• podlaga: beton, polna keramična opeka, polna silikatna opeka, porobeton

Certifikat

• Vtiči za okvirje KPD imajo nacionalno tehnično oceno: ITB-KOT-2018/0528 izdaja 2

Vijaki, ki jih ponujamo, so najvišje kakovosti in se lahko varno uporabljajo v gradbeništvu. Potrudili se bomo, da bodo izdelki, dostavljeni našim izvajalcem, varni in prilagojeni specifičnim nalogam.

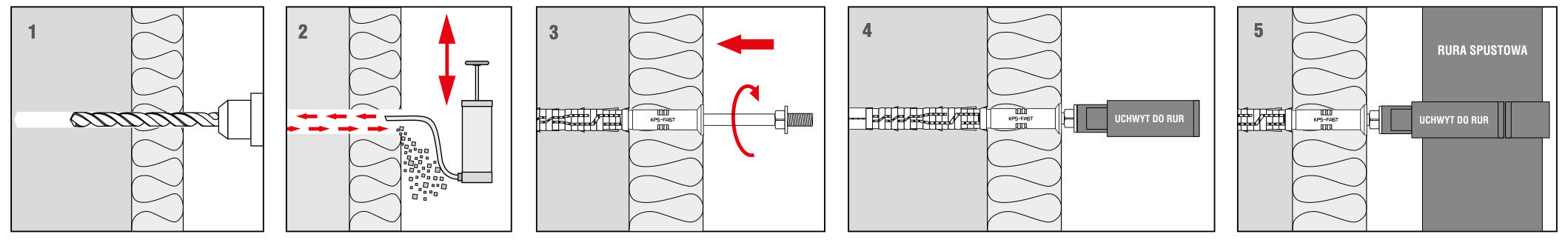

Način namestitve

• Pred namestitvijo je podlaga v …, v katerega bo pritrjen pritrdilni element nameščen, in primerjati obremenitve, ki jih bo pritrdilni element prenašal, z nosilnostjo, navedeno v varnostnem listu ali v nacionalni tehnični oceni.
• Ustrezno dolžino pritrdilnega elementa je treba izbrati tako, da se območje raztezanja nahaja v gradbenem materialu stene.
• Način vrtanja je nadzorovan (luknje v zidanih podlagah iz perforiranih elementov in gaziranega betona je treba vrtati z rotacijskim vrtalnikom brez udarca).
• Premer izvrtanih lukenj mora biti skladen s premerom uporabljenih pritrdilnih elementov.
• Luknje v podlagah iz trdnih materialov morajo biti približno 10 mm globlje od globine sidranja pritrdilnega elementa.
• Luknje v trdnih materialih je treba očistiti vrtalnega prahu z uporabo recipročnega vrtalnika z zmanjšanim številom vrtljajev.
• Nato se v luknjo vstavi plastični tulec in vijak se privije, dokler se ne vstavi v tulec.
• Sila privijanja vijaka lahko povzroči njegovo zvijanje, kar ni zajeto v proizvajalčevi garanciji. garancija.

Vijaki Klimas – najpogostejša izbira strokovnjakov

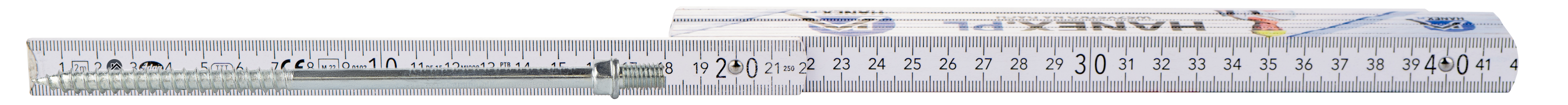

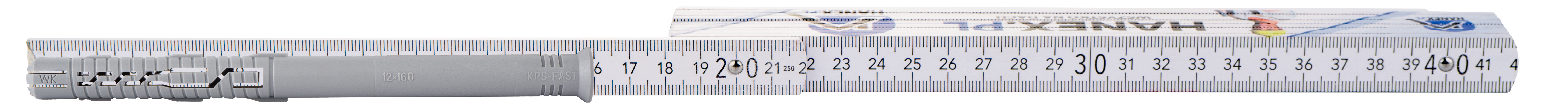

*merilni trak in ni del dražbe (uporablja se le za boljšo predstavitev vijakov)
