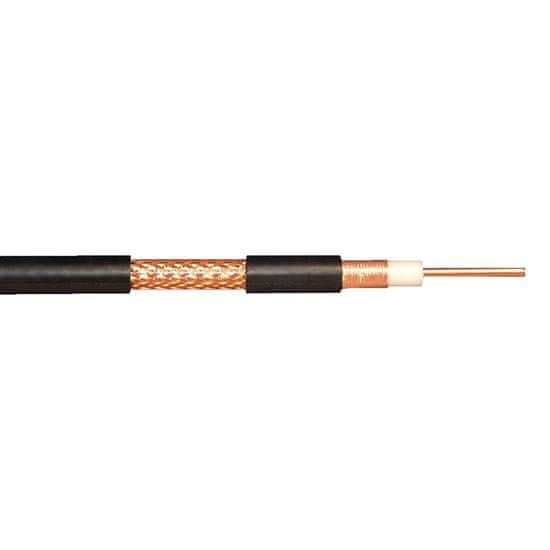

shumee RF10 F 50 ohmski koaksialni kabel

Visokokakovosten profesionalni koaksialni kabel z impedanco 50 Ohmov v polietilenskem plašču, namenjen za radijsko komunikacijo, prenos podatkov prek radia (npr. WLAN 2,4 GHz) in druge podobne aplikacije, za delovanje v oddajnih in sprejemnih instalacijah.

Tehnični podatki kabla Satec RF-10F

• Notranji vodnik: Bakrena žica (Cu) premera Ø 2,71 mm
• Dielektrik: Fizično penjeni PE, premer Ø 7,25 mm
• Zaščita (zunanji vodnik): Bakrena folija (Cu-PET) + 54 % oplet iz bakrene žice (Cu)
• Zunanji plašč: PE, skupni premer Ø 10,3 mm, barva črna (RAL 9005)
• Najmanjši polmer upogiba
  • brez obremenitve 55 mm
  • z obremenitvijo 110 mm
• Temperaturno območje
  • med delovanjem –40° C do + 85° C
  • med namestitvijo –15° C do + 55° C
• Odpornost na enosmerni tok (DC)
  • notranji vodnik 3,1 Ohm/km
  • zunanji vodnik (zaščita) 9,5 Ohm/km
• Kapaciteta pri 800 Hz: 79 nF/km
• Faktor skrajšanja: 84 %
• Karakteristična impedanca pri 200 MHz: 50 Ohm ± 2 Ohm
• Prenosna impedanca
  • 1 MHz < 5 mOhm/m
  • 10 MHz < 4 mOhm/m
  • 30 MHz < 2 mOhm/m
• Delovna napetost (AC): 1,2 kV rms
• Preskusna napetost (AC) notranji vodnik/oklop: 3,0 kVrms
• Preizkus preboja zunanjega plašča (rms): 5,0 kV
• Učinkovitost zaslonitve 100–1000 MHz ≥ 90 dB
• Izolacijska upornost (500 V) ≥ 10 GOhm*km

Satec Električni parametri RF-10F:

• Frekvenca (MHz) / Vstavljena izguba (dB/100m) / Največja nazivna moč (vati)
  • 10 MHz / 1,2 dB / 8500 W
  • 100 MHz / 3,7 dB / 2645 W
  • 500 MHz / 8,7 dB / 1120 W
  • 800 MHz / 11,3 dB / 890 W
  • 1000 MHz / 12,8 dB / 794 W
  • 2000 MHz / 18,9 dB / 530 W
  • 2500 MHz / 21,4 dB / 475 W
  • 5400 MHz / 34,2 dB / 323 W
  • 5600 MHz / 34,8 dB / 317 W
  • 5800 MHz / 35,4 dB / 311 W

Fizične specifikacije Satec RF-10F

• Ime izdelka: RF-10 F Satec
• Oznaka: Satec 2.7/7.3 F
• Zunanji premer: 10.3 mm
• Teža kabla: 116.7 kg/km
• Vsebnost bakra: 81.6 kg/km
• Največja natezna sila: 385 N
