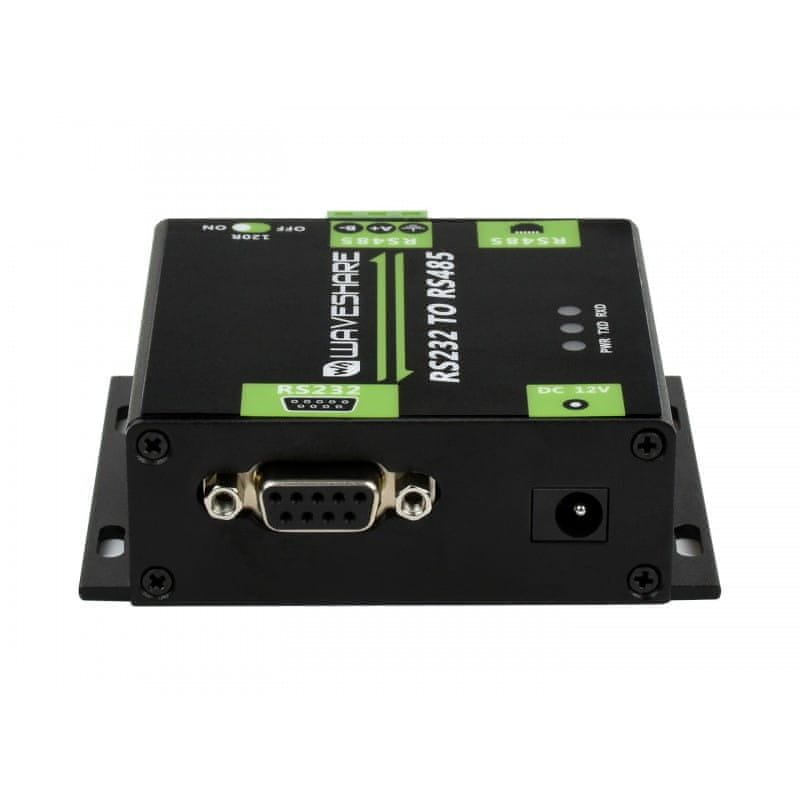

shumee Industrijski pretvornik RS232 v RS485

Industrijsko izoliran pretvornik RS232 v RS485, magnetna izolacija ADI, odporen proti streli in prenapetosti.

Značilnosti pretvornika RS232 v RS485:

• Skladnost s standardi RS232/RS485, pretvarja signal RS232 v diferencialni signal RS485
• Stabilen prenos pri hitrostih: 300~115200 bps
• Vgrajena izolacija napajalne napetosti
• Vgrajena magnetna izolacija signala ADI, ki zagotavlja izolacijo signala, visoko zanesljivost, močno zaščito pred motnjami, nizko porabo energije
• Vgrajen TVS (Transient Voltage Suppressor), učinkovito zavira prenapetostne udarce, praznjenja in ščiti pred elektrostatično razelektritvijo
• Vgrajena ponastavljiva varovalka in zaščitne diode zagotavljajo stabilne tokovne/napetostne izhode, nudijo zaščito pred preobremenitvijo/prenapetostjo,
• Vhodna napetost napajanja Vrsta: DC-005
• Napajalna napetost: 6V~36V DC
• LED indikatorji: Napajanje, prenos, prejemanje podatkov
• Trpežno in močno aluminijasto ohišje

Specifikacije pretvornika RS232 v RS485:

• Vrsta: Izoliran dvosmerni pretvornik RS232 v RS485 RS485
• Hitrost prenosa: 300~115200bps
• Vrata: standardna RS232/RS485
• Vrata RS232:
  priključek: ženski DB9
  doseg prenosa: ~15m
  vrsta prenosa: od točke do točke
• Vrata RS485:
  priključki: vijačni in RJ45
  krmiljenje smeri prenosa: strojno avtomatsko
  zaščita: 600 W pred strelo, prenapetostna zaščita, 15 KV ESD
  upor: 120 Ω, vklop/izklop z mehanskim stikalom
  doseg prenosa: ~1200 m
  vrsta prenosa: od točke do več točk (do 32 vozlišč, za 16 ali več vozlišč so priporočljivi repetitorji)

• LED indikatorji:
  PWR – indikator napajalne napetosti
  TXD – utripa, ko vrata RS232 pošiljajo podatke
  RXD – utripa, ko vrata RS232 prejemajo podatke
• Dovoljeno območje delovne temperature: –15℃~70℃
• Dovoljena vlažnost: 5%RH~95%RH

Načelo delovanja in uporabe:

Opis pinov modula:

Dimenzije pretvornika

Wiki: RS232_TO_RS485

Komplet vključuje:

• pretvornik RS232 v RS485
• kabel DB9 ženski-moški
• napajalnik 12 V DC
