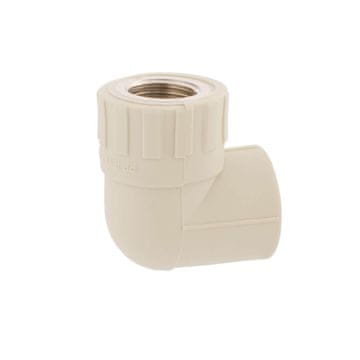

Idmar Idmar koleno PP-R 32x3/4" 90° notranji navoj

Koleno idmar PP-R 90° DN32×3/4" GW – varjeno + notranji navoj

Profesionalni prehodni fiting PP‑R za povezovanje navojnih fitingov | Velikost DN32 (32 mm) × navoj 3/4" GW (DN20) | Kot 90° | Delovni tlak 10 barov pri +60°C, 6 barov pri +80°C | Skladno s standardom PN‑EN ISO 15874‑3:2013 | | Dostava v 24 urah ✓

Kaj je koleno PP-R 90° DN32×3/4" GW?

PP-R koleno 90° DN32×3/4" GW (koda izdelka PPRZKGW032X3/4.1009) je univerzalni prehodni fiting proizvajalca idmar, ki povezuje polipropilensko cev PP-R z nazivnim premerom DN32 (zunanji Ø 32 mm) s fitingom, opremljenim s cilindričnim navojem 3/4" v skladu s standardom ISO 228–1. Fiting je izdelan iz visokokakovostnega polipropilena tipa 3 (naključni kopolimer PP-R), ojačan z medeninastim navojnim vložkom iz zlitine CW617N (58 % bakra, 39 % cinka, 3 % svinca), odpornega na dezinfekcijo in korozijo. Izdelek je namenjen vgradnji v sisteme hladne in tople vode, sanitarne vode, centralnega ogrevanja, hlajenja (hladna voda), stisnjenega zraka in tehnoloških sistemov v stanovanjskih, poslovnih in industrijskih stavbah.

<p style=„font-size: 10pt;“ družina pisav: arial, helvetica, sans-serif; višina vrstice: 1,7; barva: #505050; poravnava besedila: justify;„>Na eni strani ima fiting vtičnico za polifuzijsko varjenje (notranji Ø 30,6 mm, globina taljenja 20 mm, čas varjenja 8 s pri 270 °C ± 5 °C), na drugi strani pa profiliran medeninast vložek z notranjim cilindričnim navojem 3/4“ (DN20) v skladu z ISO 228–1. To omogoča neposredno priključitev sanitarnih in ogrevalnih armatur: pip za kopalne kadi s termostati (pretok 20–30 l/min), tropskih prh (Ø 300–400 mm, Q = 20–35 l/min), visokozmogljivih radiatorskih ventilov (3,5–5 kW), cedilnih in vrtinčnih filtrov (ΔP < 0,15 bar), reduktorjev tlaka (Q = 50–70 l/min), obtočnih črpalk centralnega ogrevanja razreda A (Q = 30–60 l/min, H = 4–6 m), manometrov, temperaturnih senzorjev. Navoj 3/4" je najpogostejši standard v kopalniških, sanitarnih in ogrevalnih armaturah v Evropi in na Poljskem (≈ 70 % trga), kar odpravlja potrebo po dodatnih redukcijah in prehodih.

Premer DN32 (32 mm) je standarden v inštalacijah za toplo vodo v večstanovanjskih stavbah (12–30 stanovanj), hotelih, šolah, bolnišnicah – dvižne cevi, ki oskrbujejo 8–12 odjemnih mest, talni razdelilniki, priključki za kotle z močjo 12–24 kW, visokopretočne pipe za kopalne kadi. Nazivni pretok je 50–65 l/min (pri hitrosti v ≈ 1,5 m/s, padcu tlaka Δp ≈ 0,15–0,25 bar/m), kar zadostuje za 2–3 sočasna odjemna mesta (npr. kopalna kad + tuš + umivalnik). Delovni tlak je 10 barov (1,0 MPa) pri temperaturi +60 °C in 6 barov (0,6 MPa) pri +80 °C, kar zagotavlja varno delovanje vsaj 50 let v skladu z zahteve standarda PN‑EN ISO 15874‑3:2013.

Material PP-R tip 3 se odlikuje po visoki toplotni in mehanski odpornosti, zaradi česar je primeren za delovanje v širokem razponu temperatur in tlakov – od hladne pitne vode (+20 °C, 10 barov) do tople komunalne vode (+80 °C, 6 barov) in sistemov centralnega ogrevanja (+70 °C, 6 barov). Koeficient toplotne prevodnosti λ = 0,24 W/(m K) je 1583-krat manjši od bakra (λ = 380 W/(m K)) in 208-krat manjši od jekla (λ = 50 W/(m K)), kar pomeni odlične toplotnoizolacijske lastnosti – cevovodi PP-R DN32 izgubijo le 4–6 W/m v neizoliranih inštalacijah (+60 °C, temperatura okolice +20 °C), bakrene cevi pa 25–35 W/m. Gladka notranja površina PP-R (hrapavost ≈ 0,007 mm) zagotavlja koeficient upora λ ≈ 0,009–0,011, kar povzroči 30–40 % nižje izgube tlaka kot pri pocinkanih jeklenih instalacijah (hrapavost ≈ 0,05–0,15 mm po 10–15 letih delovanja). Odpornost na kemično korozijo (pH 2–12), odlaganje vodnega kamna, UV-sevanje, mikrorazpoke zaradi napetosti. Certifikat PZH potrjuje sanitarno varnost – brez migracije škodljivih snovi v pitno vodo.

Tehnični parametri in dimenzije

Uporaba PP‑R 90° kolena DN32×3/4" GW

• Priključki pip za kopalne kadi s termostati: Pretok 50–65 l/min zagotavlja udobje polnjenja kopalnih kadi s prostornino 180–220 l v 3–4 minutah, odpravlja temperaturna nihanja med odvzemom vode iz 2–3 mest (kad + tuš + umivalnik)
• Tropski dež: Modeli Ø 300–400 mm zahtevajo pretok 20–35 l/min – premer DN32 zagotavlja popolno udobje uporabe brez padcev tlaka
• Visokozmogljivi radiatorski ventili: Ploščni in kopalniški radiatorji z nosilcem za brisače z močjo 3,5–5 kW (temperatura dovoda +70 °C, povratka +55 °C, pretok 3–5 l/min pri Δt = 20 °C)
• Cedila in vrtinčni filtri DN32: Priključki filtrov za pitno vodo, mehanski filtri pred toplotnimi črpalkami, cedila sistemov centralnega ogrevanja – minimalni padec tlaka ΔP < 0,15 bara pri pretoku 50–60 l/min
• Redukcijski ventili tlaka: modeli DN32 (npr. Honeywell D06F, Caleffi 533, Watts DRV) – pretok 50–70 l/min pri ΔP < 0,2 bara
• Obtočne črpalke centralnega ogrevanja razreda A: Q = 30–60 l/min, H = 4–6 m – priključki elektronskih črpalk s frekvenčnim pretvornikom (Grundfos Alpha, Wilo Yonos pico, DAB Evosta)
• Inštalacije v avtodomih, jahtah, bazenih: Odpornost na vibracije, vlago, slano vodo (medenina CW617N, odporna na dezinfekcijo), lahka konstrukcija (45 g v primerjavi s 350–450 g za polno medenino)
• Modernizacija starejših inštalacij: Zamenjava jeklenih/bakrenih navojnih koljen 3/4" s PP-R DN32 brez zamenjave fitingov – odprava korozije, usedlin, vodnega kamna, življenjska doba ≥ 50 let v primerjavi s 15–25 leti za pocinkano jeklo
• Manometri, temperaturni senzorji: Priključki krmilne in merilne opreme v inštalacijah centralnega ogrevanja in tople vode – 3/4" navoj, univerzalen za večino manometrov (0–10 barov) in kapilarnih termometrov
• Industrijske inštalacije: Tehnološke linije živilske industrije (CIP – čiščenje na mestu, temperatura +85 °C, tlak 8–10 barov), sistemi za hlajenje proizvodnega procesa, priključki dozirnih črpalk, tripotni ventili

Navodila za montažo – polifuzijsko varjenje + montaža navoja

1. korak: Polifuzijsko varjenje (vtičnica DN32)
1. Priprava orodij: Aparat za polifuzijsko varjenje z tulci Ø 32 mm (obroba + matrica), rezalniki za cevi PP‑R ali krožna žaga, vodoodporni marker, izopropilni alkohol (99 %), merilni trak ali pomično merilo, vodna tehtnica, delovne rokavice.
2. Segrevanje varilnega aparata: Nastavite temperaturo na 270 °C ± 5 °C. Segrevanje varilnega aparata: približno 10–15 minut. Preverite pripravljenost z LED indikatorjem (zelena = pripravljeno). Temperatura okolice mora biti ≥ +5 °C.
3. Rezanje cevi PP‑R Ø 32 mm: Režite pravokotno na os – poševnina > 3° povzroči puščanje. Odstranite ostružke z odstranjevalcem ostružkov ali posnetjem roba (posnetje roba 1–1,5 mm).
4. Označevanje Globina zvara: Za premer 32 mm je globina zvara 20 mm. Označite črto z markerjem na cevi.
5. Čiščenje in razmaščevanje: Konec cevi in koleno obrišite z izopropilnim alkoholom (99 %). Kontaminacija oslabi zvar za 30–50 %.
6. Segrevanje elementov: Cev vstavite v notranji tulec varilnega aparata (dorn) do globine 20 mm, hkrati pa koleno potisnite na zunanji tulec (matrico) do konca. Čas segrevanja za premer 32 mm: 8 sekund. Med segrevanjem elementov ne vrtite.
7. Spajanje: Po 8 sekundah hkrati odstranite oba elementa. Takoj (≤ 6 s) cev vstavite v koleno do globine 20 mm – ravnost, aksialno gibanje, brez vrtenja. Držite 15–20 sekund. Okoli spoja se bo pojavila enakomerna prirobnica (širine 1–2 mm).** 8. Ohlajanje in stabilizacija:** Spoj pustite negiben najmanj 4 minute (+20 °C). Med hlajenjem ne izvajajte mehanske obremenitve.** 9. Kontrola kakovosti varjenja:** Preverite ravnost prirobnice (360°), aksialnost cevi (toleranca < 2 mm/m), kot 90° ±2°.

2. korak: Namestitev navoja 3/4" GW
1. Priprava zunanjega navoja fitinga: Preverite stanje navoja (brez poškodb, umazanije, ostankov starih tesnil). Navoj očistite z žično krtačo in alkoholom.
2. Izbira načina tesnjenja: (A) Teflon trak (PTFE) – univerzalen, 95–98 % učinkovitost. (B) Tesnilna pasta (npr. Loctite 577, Tangit Uni-Lock) – 98–99 % učinkovitost, dodatna zaščita pred vibracijami. © Tesnilni obroč O-ring – za utorne fitinge, večkratna montaža (do 15 ciklov).
3. Navijanje teflonskega traku: Navijte 6–8 krogov v smeri vijačenja (desno, v smeri urinega kazalca, gledano od sprednje strani navoja). Prva plast naj pokriva 50 % širine navoja, naslednje plasti nanesite s 50 % prekrivanjem. Ne ovijte prvih 1–2 obratov navoja (to olajša začetek privijanja).
4. Druga možnost – tesnilna pasta: Na zunanji navoj fitinga nanesite tanko plast paste (1–2 mm). Ne nanašajte na notranji navoj kolena (pasta lahko prodre v instalacijo).
5. Privijanje fitingov: Fitinge privijte ročno, dokler se ne ustavijo (3–4 polni obrati). Nato privijte s ploščatim ali nastavljivim ključem z navorom 30–35 Nm. Ne prekoračite 45 Nm – nevarnost razpok medeninastega vložka.
6. Orientacija montaže: Pri pipah, ventilih, manometrih bodite pozorni na pravilno orientacijo (smer iztoka, ročaja, skale) – zadnji pol obrata ključa (5–10 Nm) lahko popravi nastavitev.
7. Preizkus tesnosti: Po 1 uri po montaži izvedite tlačni preizkus 10 barov × 1 uro. Vizualno in otipno preverite navoj (brez vlage, kapljic, tesnosti). Za sisteme STV/OH je priporočljiv preizkus 12 barov × 24 ur pred zidanjem.
8. Toplotna izolacija: V sistemih centralnega ogrevanja in sanitarne tople vode. Cevovode izolirajte z izolacijo iz PE ali penaste gume (debelina ≥ 13 mm za DN32, λ ≤ 0,035 W/(m K)) – zmanjšajte toplotne izgube za 70–85 %.
