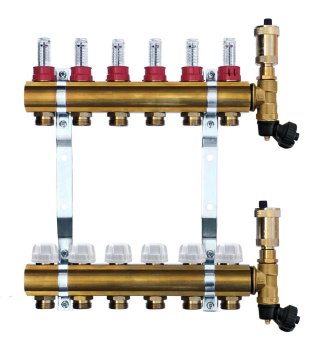

Avansa Medeninasti 6-krožni razdelilnik za talno ogrevanje Avansa

Medeninasti razdelilnik za talno ogrevanje, 6-krožni, priključek 1".

Razdelilnik je srce celotnega sistema talnega (oziroma radiatorskega) ogrevanja – ogrevalno vodo iz enega vira (kotel, obtočna črpalka) razdeljuje v posamezne kroge in hkrati omogoča, da vsak krog posebej regulirate, odzračite in po potrebi popolnoma zaprete brez posega v preostali sistem. Tako lahko na primer pri popravilu v enem prostoru zaprete le njegov krog, preostali del hiše pa ogrevate naprej.

V čem ta razdelilnik izstopa

• Kompleten sklop, pripravljen za montažo – termostatski ventili na povratni letvi, regulacijski ventili z merilniki pretoka, avtomatski odzračevalni ventil in izpustni ventil so že del dobave, ničesar ni treba dokupiti razen kompresijskih holandcev za konkretne cevi.
• Natančna regulacija vsakega kroga posebej – merilniki pretoka na zgornji letvi omogočajo nastavitev pretoka v vsaki zanki posebej, tako da je mogoče doseči enakomerno ogrevanje tudi pri različno dolgih krogih.
• Samodejno odzračevanje – vgrajeni odzračevalni ventil sproti odvaja zrak, ki bi sicer povzročal žuborenje in zmanjšano moč.
• Trpežna medeninasta konstrukcija – armatura Press-Messing Ms 58, ponikljana, primerna za dolgoletno obratovanje.

Tehnični podatki

• Število krogov: 6
• Material: medenina, armatura Press-Messing Ms 58, ponikljana
• Priključek vhoda in izhoda: 1"
• Priključek odcepov: EK, evrokonus
• Dolžina razdelilnika brez krogelnih ventilov: 345 mm
• Dolžina razdelilnika s krogelnimi ventili: 430 mm
• Najv. obratovalni tlak: 6 bar (najv. preizkusni tlak 10 bar)
• Najv. obratovalna temperatura: + 80 °C
• Pretok: 1,12 m3/h, merilno območje 0–5 l/min, natančnost +/- 10 %
• Navoj: DIN ISO EN 228–1
• Tesnilo: EPDM (ploščato tesnilo WS 3825)
• Primerne tekočine: voda za ogrevanje, voda za hlajenje, vodne mešanice s standardnim protikorozijskim dodatkom proti zmrzovanju
• Namen: ogrevalni in hladilni sistemi

Montaža korak za korakom

1. Razdelilnik pritrdite v omarico s priloženimi nosilci (omarico je treba dokupiti posebej, glejte priporočeno dodatno opremo spodaj) ali neposredno na steno na dovolj trdno podlago.
2. Dovod in povratek iz vira toplote priključite na vhod in izhod razdelilnika (1").
3. Na posamezne odcepe privijte kompresijske holandce, ki ustrezajo premeru vaših cevi, in priključite posamezne kroge talnega ogrevanja.
4. Pred zagonom sistem temeljito napolnite in odzračite – avtomatski odzračevalni ventil pustite rahlo odprt, dokler iz njega ne začne iztekati le še voda brez zraka.
5. Pretok v posameznih krogih nastavite z merilniki pretoka tako, da ustreza dolžini in obremenitvi posamezne zanke (daljši ali bolj obremenjeni krogi potrebujejo večji pretok).

Priporočena dodatna oprema

• Cevi: PEX-AL-PEX 16 × 2
• Priključitev na cevi: Kompresijski holandec za cev ALPEX 16 × 2 ALU-EK
• Namestitev: Omarice za razdelilnike

Pogosta vprašanja

• Kako izbrati število krogov? Število krogov ustreza številu samostojnih zank talnega ogrevanja, ki jih želite priključiti na razdelilnik – praviloma en krog na prostor, pri večjih prostorih tudi več krogov.
• Kaj še potrebujem za namestitev? Kompresijske holandce za priključitev cevi na razdelilnik (glede na premer vaših cevi) in primerno omarico za njegovo namestitev.
• Ali ga je mogoče uporabiti tudi za hlajenje? Da, razdelilnik je namenjen za ogrevalne in hladilne sisteme z vodo ali vodnimi mešanicami s standardnim protikorozijskim dodatkom proti zmrzovanju.
• Kaj, če mi natančno število krogov ne ustreza? Razdelilniki te serije so na voljo v izvedbah od 2 do 12 krogov, tako da lahko izberete natanko glede na potrebe vašega projekta.
