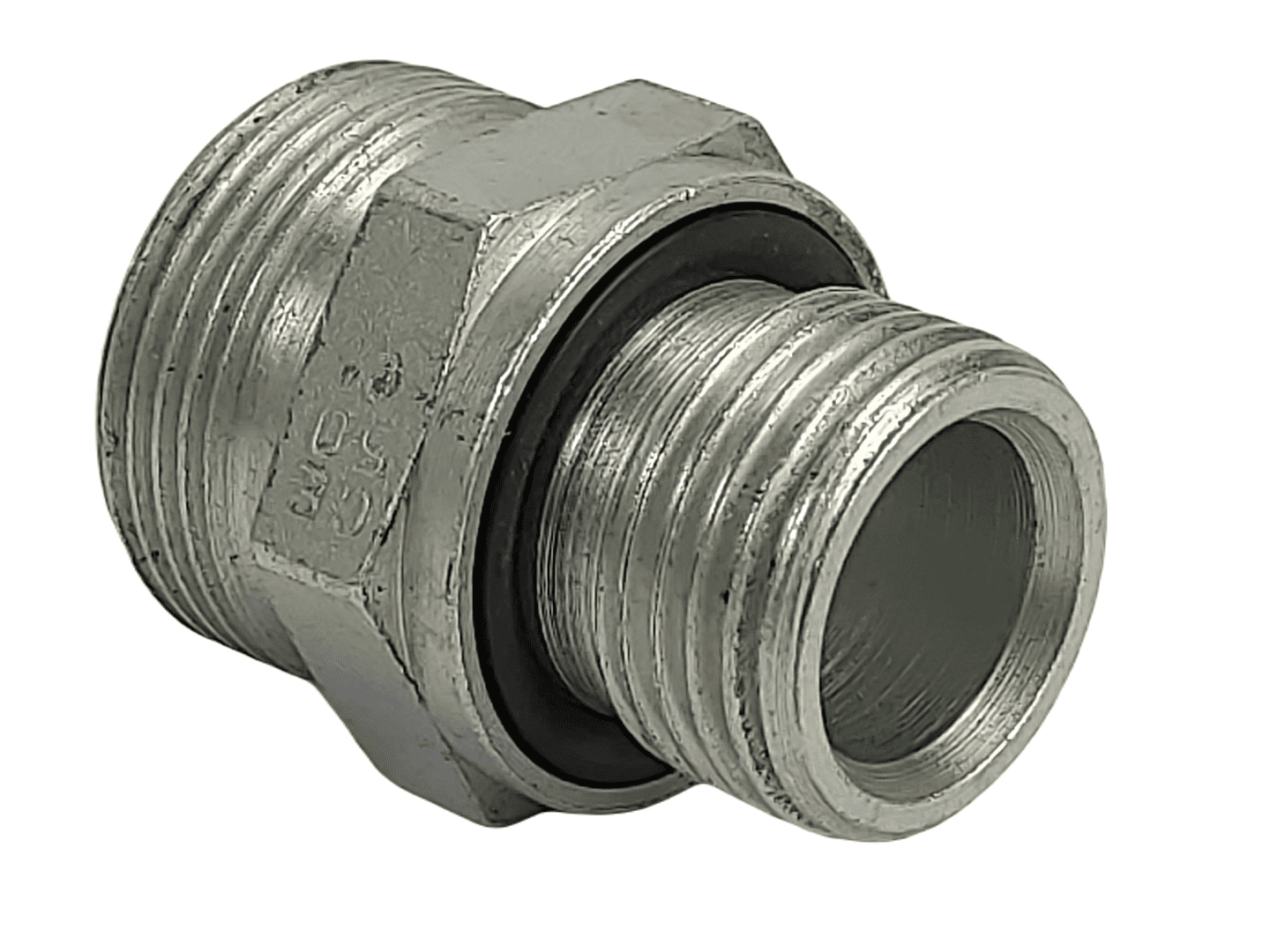

shumee Ravni konektor M18-M22 z O-obročem

Različica: Gerade
Formula tipa: X-GEM
Opis: Ravna vijačna povezava
Serija: 15 L
Navoj vijaka: M18 × 1,5
Vrsta tesnila: Weichdichtung
PN (bar): 400
Priključni navoj: M22 × 1,5
D1 (mm): 15
D2 (mm): 24
L1 (mm): 32,5
L2 (mm): 13,5
L3 (mm): 12
Material: jeklo
S1 (mm): 24
T2 (mm): M18 × 1,5
T1 (mm): M22 × 1,5
Površina: brez Cr6
brez varovalne matice in zareznega obroča
priključek 1: metrični zunanji cilindrični navoj, izvedba E
priključek 2: metrični zunanji cilindrični navoj, 24° konus notranji
izvedba: ravna navojna
standard: DIN 2353
material: prevlečeno jeklo, brez kroma (VI)

Raven konektor je komponenta, ki se uporablja v hidravličnih ali pnevmatskih sistemih za povezovanje cevi ali gibkih cevi, kar omogoča nadzorovan pretok tekočine ali plina.

Raven konektor X GEM označuje, da gre za raven konektor, ki tvori pravokotno povezavo, črka „L“ pa označuje, da se bo priključil na cev ali cev s premerom 1/8", kar je značilno za velikost konektorja.

Uporaba ravnega konektorja X GEM 15-L 1/8" lahko zajema različna področja, kot so industrija, hidravlika, pnevmatika ali proizvodnja. Ti konektorji se uporabljajo v različnih strojih, vozilih in sistemih, kjer je pomemben nadzorovan pretok tekočine ali plina.
