Um welche Art Belag dobret es sich bei einem Steinteppich?

Der Steinteppich ist eine inovativen Lösung für den Ausbau von Böden im Innen- und Außenbereich. Er wird durch die Kombination von Natursteinzuschlag mit einem geeigneten Polyurethanharz hergestellt. Die im Steinteppichverfahren hergestellte Oberfläche zeichnet sich durch Langlebigkeit und Witterungsbeständigkeit aus. Durch seine Drainage-Struktur (auf der fertigen Oberfläche bilden sich keine Pfützen) und die dampfdurchlässigen Eigenschaften des Belags ist der Steinteppich perfekt für Terrassen und Balkone geeignet. Er stellt eine einfachere Alternative für Fliesen dar, die mehr Arbeitsaufwand erfordern. Wechselnde Wetterbedingungen (niedrige Temperaturen, Niederschläge, Gefrieren und Tauen) sind für diese Beschichtung unbedenklich. Die Verwendung eines Steinteppichs auf dem Gehweg um das Haus oder der Einfahrt zur Garage beseitigt ein für alle Mal das Problem von Wasseransammlungen auf diesen Flächen, Vereisungen im Winter, der Rutschgefahr, der Rissbildung und anderer mechanischer Schäden. Der Steinteppich ist ein antistatisches Material, der den Staub weder anzieht noch aufnimmt, was Allergikern mit Sicherheit zugute kommt. Es lässt sich auch sehr einfach mit einer Fußbodenheizung kombinieren.

VORTEILE UND ANWENDUNGSBEISPIELE

Erhältliche Zuschlagtypen und Farbenvarianten

eingesetzt wird, ist in den zwei Fraktionen 1–4 sowie 4–8 mm and in den unten dargestellten Farben erhältlich. Um einen decorativen Effekt zu erzielen, empfiehlt es sich, mehrere Zuschlagtypen zu verwenden. Bitte beachten Sie, dass die Farben im Original je nach Monitor abweichen können. Es wird empfohlen, einen Versuch durchzuführen, bevor die gesamte Verkleidung hergestellt wird.

KIES	FRAKCIJA 1–4 mm	FRAKCIJA 4–8 mm
ALPI VERDE	+	+
BOTTICINO	+	+
CARNICO	+	+
CARRERA	–	+
LEDENA MODRA	+	+
MARRONE	+	+
MILLEFIORI	–	+
MORI	+	+
ČRNO	+	+
RDEČE	–	+
SIENA	+	+
VERONA	+	+

Vorbereitung eines Steinteppichs

EMPFOHLENES MISCHUNGSVERHÄLTNIS

Kies: 25 kg + Bindemittel: 0,75 kg

Je nach Art der zu behandelnden Oberfläche kann das Mischungsverhältnis leicht variieren. Ein Gebinde des Zuschlagstoffs mit dem Bindemittel reicht in der Regel für 2–2,5 m², je nach Auftragsstärke. Auf anderen Auktionen sind Produktsets mit zusätzlicher Harzmenge erhältlich.

VORBEREITUNG DES UNTERGRUNDES

Der Untergrund muss trocken, sauber, frei von Staub und lost Teilen, frei von Verunreinigungen mit Ölprodukten sein. Seine Tragfähigkeit muss den zukünftigen Belastungen entsprechen. Der Untergrund muss mechanisch gut vorbereitet sein (durch Sandstrahlen, Schleifen oder Fräsen) und anschließend abgesaugt werden. Die Konsistenz der Voranstrichoberfläche muss mind. 1,2 MPa betragen. Der mit der CM-Methode gemessene maximal zulässige Feuchtigkeitsgehalt des Untergrundes für die Anwendung beträgt 4%.
Bei Verwendung des Produkts auf Außenflächen (z. B. auf Balkonen, Terrassen) empfiehlt es sich, den Untergrund mit einer geeigneten Grundierung vorzubehandeln. Für Balkone und Terrassen empfehlen wir den <a target=„_blank“ rel=„noreferrer noopener“> IsolBau Quarzgrund . Za informacije o 2–2,5 m², for Material in der angegebenen Auktion angeboten wird, empfehlen wir den Kauf von 4 kg IsolBau Quarzgrund. Bei einigen Oberflächen ist die Verwendung von Geweben zur Verstärkung des Untergrundes und von Seitenleisten zu überlegen.

VERARBEITUNGSTECHNIK

1. MISCHEN	Das Bindemittel ist ein einkomponentiges, gebrauchsfertiges Produkt. Es muss direkt mit dem Kies (vorzugsweise mit einem elektrischen Rührgerät) in dem empfohlenen Verhältnis gründlich verrührt werden. Normalerweise wird ein Paket Kies (25 kg) mit 0,75 kg Bindemittel vermischt.

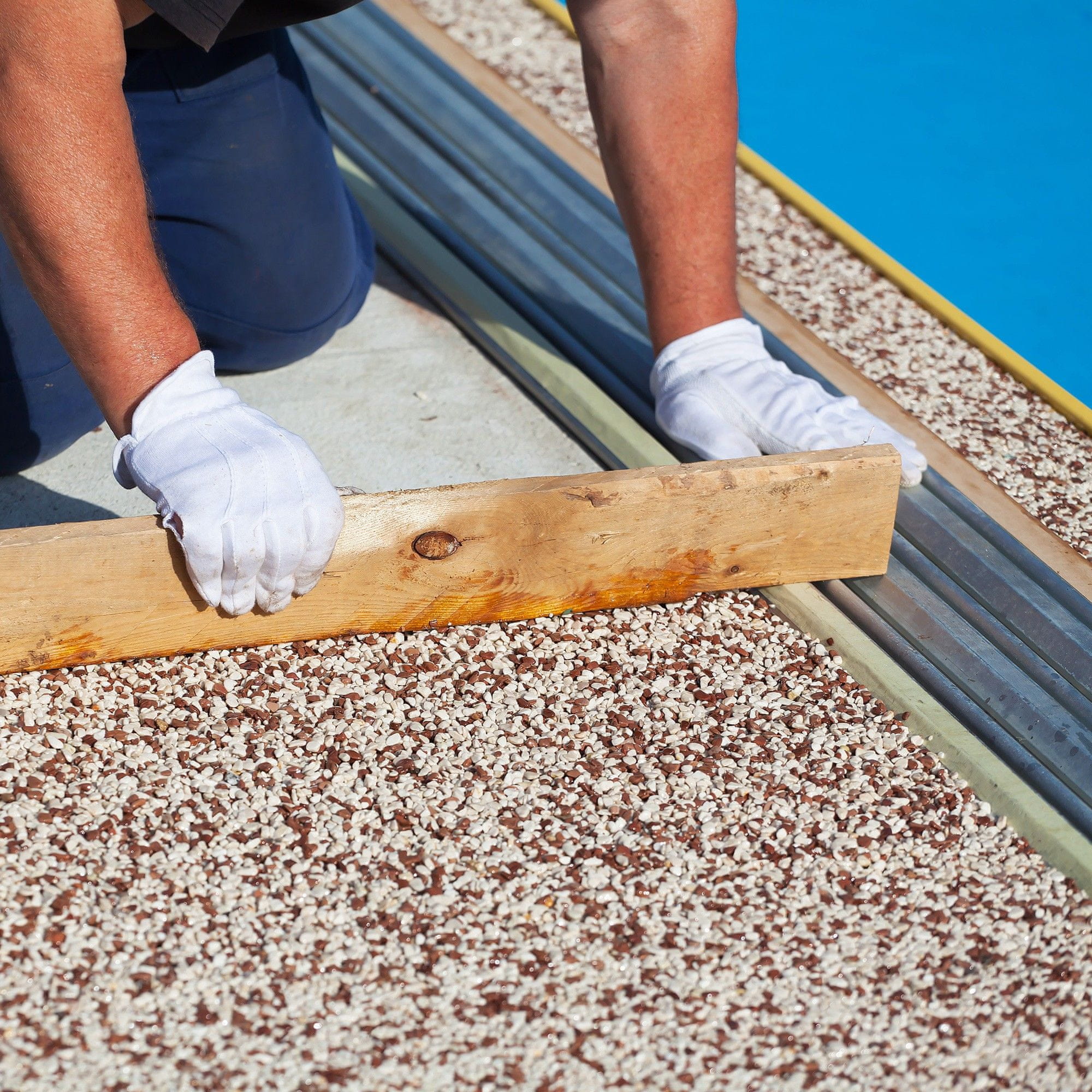

2. AUFTRAGEN	Das vorbereitete Gemisch auf den Untergrund auftragen, mit einer Kelle verteilen und auf die gewünschte Dicke glätten.
3. VERBRAUCH	Eine Packung Zuschlagstoff und Bindemittel genügt in der Regel für 2–2,5 m² Fläche je nach Auftragsstärke.
4. AUSHÄRTUNG	Chemische Reaktion mit Feuchtigkeit.

VERARBEITUNGSBEDINGUNGEN

Die empfohlene Anwendungtemperatur beträgt 20 °C. Die minimale Boden- und Lufttemperatur soll nicht unter 7 °C liegen; die maximale Temperature darf 30 °C nicht überschreiten.
Die empfohlene Mindestluftfeuchtigkeit beträgt 40 %. Verarbeitungszeit (20 °C): 45 min.

Polymerisationszeit

10 °C	20 °C	30 °C
16–30 h	12–24 h	8–12 h

Beispielgalerie

---
