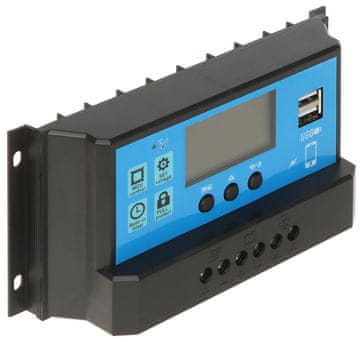

KRMILNIK POLNJENJA SONČNIH BATERIJ SCC-60A-PWM-LCD-S2

Fotovoltaični paneli so čist in ekološki vir električne energije. Vendar pa pridobivanje te energije predstavlja številne izzive za oblikovalce naprav. Količina energije, ki jo proizvede panel, je močno odvisna od vpadnega kota in intenzivnosti svetlobe, ki pada na površino celice. To pa vodi do nestabilnih parametrov izhodne moči, saj lahko že senčenje majhnega dela panela drastično zmanjša učinkovitost. Optimalna rešitev za zgoraj omenjene težave je uporaba kompleta, ki ga sestavljajo fotovoltaični panel, baterija in regulator polnjenja. Ta komplet omogoča zagotavljanje konstantnih parametrov napajanja bremen in hkrati shranjuje presežno energijo za kasnejšo uporabo. Solarni regulator SCC-60A-PWM-LCD-S2 omogoča zaporedno in vzporedno vezavo panelov, hkrati pa ohranja največje dovoljene omejitve toka in napetosti na vhodu naprave. Zaradi obratovalnih značilnosti PWM regulatorjev je pomembno vedeti, da je pri zaporedni vezavi nazivna izhodna napetost za polnjenje baterije 24 V. Opomba: Sončni regulatorji so zasnovani za delovanje s fotonapetostnimi paneli. Ne smejo se uporabljati z drugimi viri energije.

• Vrsta regulacije: PWM
• Nazivna napetost: 12 / 24 V
• Nazivni tok: 60 A
• Dovoljeno območje napetosti: ≤ 25 V za 12 V baterijo – Območje najvišje obratovalne napetosti kompleta panelov, priključenega na en vhod krmilnika, ≤ 50 V za 24 V baterijo – Območje najvišje obratovalne napetosti kompleta panelov, priključenega na en vhod krmilnika
• Napetost polnjenja akumulatorja: 13 V … 15 V (nastavljivo)
• Izhodna napetost: Enaka napetosti na sponkah akumulatorja
• Polnilni tok akumulatorja: maks. 60 A
• Tok obremenitve: maks. 20 A
• Teža: 0,28 kg
• Dimenzije: 182 × 90 × 46 mm
• Garancija: 2 leti

Izbrane lastnosti:

• 2 x USB izhod za napajanje: 5 V / 2 A,

24H – napajanje bremena deluje ves čas, 1H … 23H – Napajalnik za breme deluje izbrano število ur po sončnem zahodu, 0H – napajalnik za breme deluje od mraka do zore 2 x USB izhod za napajanje: 5 V / 2 A, Napetost odklopa bremena (zaščita pred prekomernim praznjenjem baterije): 9 … 11,5 V (nastavljivo), Naprava je zasnovana za polnjenje samo AGM, gel in svinčeno-kislinskih baterij, LCD zaslon, LED diode, ki prikazujejo stanje delovanja naprave, Načini delovanja: 24H – napajalnik za breme deluje ves čas 1H … 23H – napajalnik za breme deluje izbrano število ur po sončnem zahodu 0H – napajalnik za breme deluje od mraka do zore
