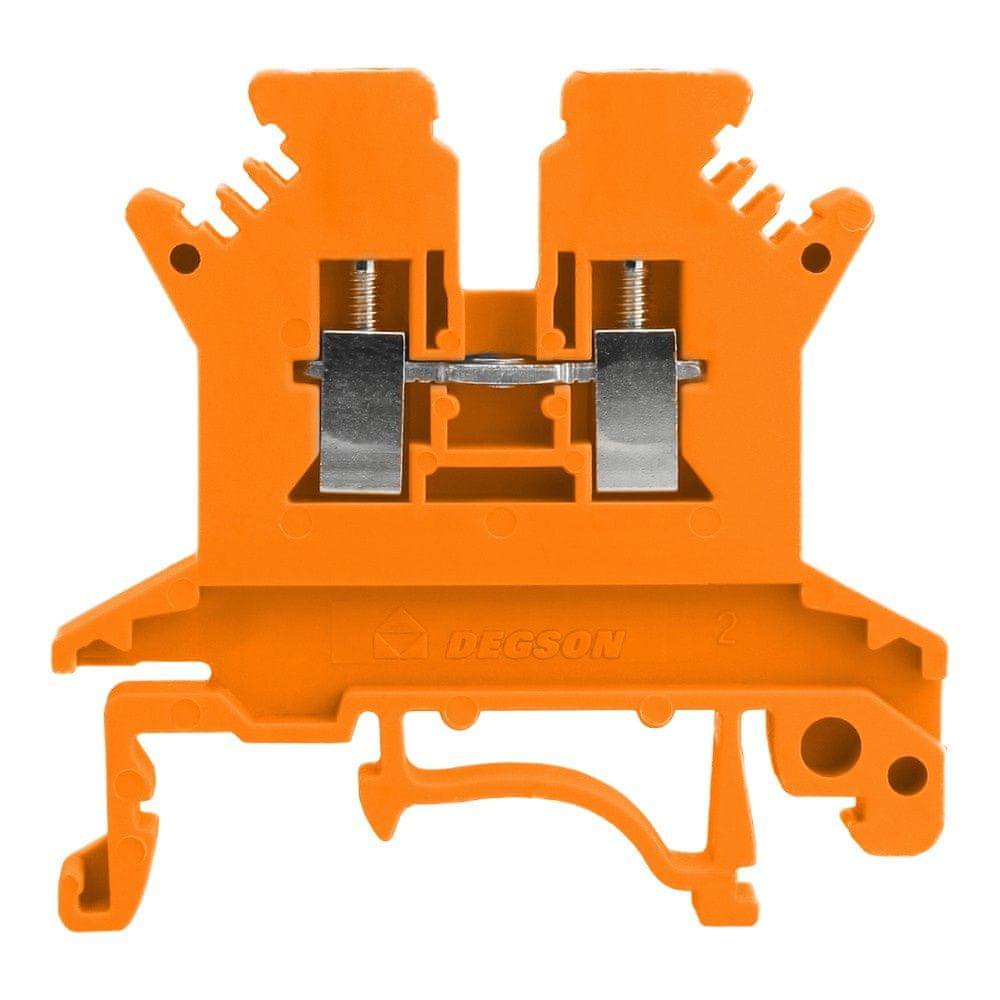

1,5 mm2 Tirnična sponka PC1,5 oranžna
vijačna sponka, VDE in UL

⭐⭐⭐⭐⭐

➡️ Električna instalacija, sestavljena iz več vodnikov, mora zagotavljati neprekinjeno pretok toka v tokokrogu. Prehodni spončni bloki so nameščeni na tirnici DIN TH/TS 35 in omogočajo priključitev in premostitev žic.

➡️ Tirnični spončni bloki serije PC1,5 omogočajo priključitev žic s prečnim prerezom 0,2 – 1,5 mm2 (26 – 16 AWG) z uporabo vijačnih sponk. Ohišja konektorjev so izdelana iz visokokakovostne plastike PA66 in UL94V-0.

➡️ Vse kovinske komponente v konektorju so izdelane iz prevlečene bakrene zlitine. Tirni konektorji DEGSON so prestali številne teste, ki potrjujejo njihovo kakovost in vzdržljivost. Konektorji imajo certifikata UL in VDE.

➡️ Značilnosti konektorja PC1.5 za letev:

✔️ vijačni priključki

✔️ nazivna napetost 500 V

✔️ nazivni tok 17,5 A

✔️ presek žice 0,2 – 1,5 mm2 (26 – 16 AWG)

✔️ certifikat VDE (št. 40024711) in UL (št. E228872)

✔️ barva oranžna

✔️ visokokakovosten material

simbol	PC1.5–01P-15–00A(H)
tip	spojnik tirnice
tip	vijak
barva	oranžna
uporaba	žična povezava
nazivna napetost	500 V
nazivni tok	17,5 A
za žice s prečnim prerezom	0,2 – 1,5 mm2
certifikati	UL, VDE, CE
standard testiranja	EN60947–7–1： UL1059
padec	4,2 mm
število polov	1P
testni podatki EN60947–7–1	Št. certifikata VDE. 40024711
Podatki preskusa UL1059	UL E228872
kategorija prenapetosti	III
stopnja onesnaženosti	3
skupina materialov	I
impulzna napetost	6 kV
skupina materialov	I
navor privijanja vijaka	0,2 Nm
skupina materialov	I
uporaba v skupinah	B, C, D
nazivna napetost za skupine (B, C, D)	600, 600, 600 V
nazivni tok za skupine (B, C, D)	10, 10, 5 A
nazivna priključna zmogljivost	26 – 16 AWG
dovoljeni trajni tlak	0,8 kg
vrsta vijaka	M2
razred vnetljivosti UL94	V-0
Dovoljena temperatura okolice	–40~ +105
Relativna vlažnost	5 % – 95 %
Standard pregleda	MIL-STD-105E II
AQL	0,65
Material ohišja	PA66, UL94V-0
material vijaka	pocinkan baker
material konektorja	ponikljan baker
priporočeno odstranjevanje izolacije za žico	6 – 7 mm
pritrditev za žico	odstranjevanje izolacije na želeno dolžino in nato privijanje z nazivnim navorom.
pritrditev kabla	odstranjevanje izolacije kabla na želeno dolžino, nato namestitev izolacijske konice in privijanje z nazivnim navorom
razpoložljivi dodatki	stranski pokrov D-PC1.5 označevalne nalepke ZB4 (v naši ponudbi)
proizvajalec	DEGSON

Dimenzijska risba
