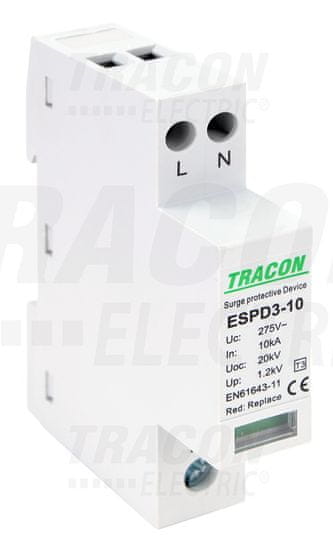

Prenapetostni odvodnik T3 AC, trdno ohišje 2P (nezamenljivi vložki)

Prenapetostni odvodnik T3 AC s trdnim ohišjem 2P je vrsta prenapetostnega odvodnika, ki se uporablja predvsem v industrijskih in energetskih inštalacijah. Ta odvodnik ščiti pred prenapetostmi, ki jih povzročijo udari strele in preklopne prenapetosti, tj. tiste, ki nastanejo v električnih omrežjih kot posledica preklopnih operacij.

Prenapetostni odvodnik T3 AClahko zaščiti električne naprave pred visokimi tokovnimi prenapetostmi, do nekaj sto kiloamperov. To je mogoče zaradi uporabe posebnih zaščitnih elementov, kot so izenačevalniki in termične prenapetostne celice.

Če povzamemo, je odvodnik prenapetosti T3 AC z enotnim 2P ohišjem visokokakovostna naprava, ki se uporablja predvsem v industrijskih in energetskih inštalacijah. Ponuja učinkovito zaščito pred različnimi vrstami prenapetosti, preprečuje poškodbe električne opreme in zagotavlja varnost ljudi v bližini inštalacije.



							W (mm)
ESPD3–10–2P	275 V AC	10 kA	20 kA	20 kV	≤ 1,2 kV	TN	18

Tehnični podatki:

• Omrežni sistem DC:Ne
• Omrežni sistem TN:Ne
• Omrežni sistem TN-C:Ne
• Omrežni sistem TN-CS:Da
• Konfiguracija omrežja TN-S:Da
• Konfiguracija omrežja TT:Ne
• Število vodnikov (brez ozemljitve):2
• Nazivni odvodni tok – temenska vrednost (8/20):20 kA
• Maks. Izpustni tok (8/20):50 kA
• Nazivna izmenična napetost:230 V
• Najvišja neprekinjena delovna izmenična napetost:275 V
• Stopnja zaščite:1,2 kV
• Stopnja zaščite LN:1,2 kV
• Stopnja zaščite N-PE:1,2 kV
• Maks. zaščita pred prevelikim tokom, serijska vezava (varovalka):160 A
• Način montaže:DIN montažna letev TH-35 mm
• Velikost:1 modul
• Maks. presek žice (enotna/vejezična):35 mm²
• Maks. presek fleksibilne žice:35 mm²
• Z daljinskim signalnim kontaktom:Ne
• Tip 2:Da
• Stopnja zaščite (IP):IP20
