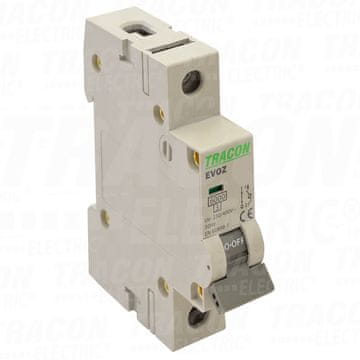

Miniaturni odklopnik C 4A 1P TRACON

Miniaturni odklopnik s karakteristiko C je zaščitna naprava, ki se uporablja v električnih inštalacijah in zazna ter sproži tokokroge v primeru preobremenitve ali kratkega stika. Karakteristika C pomeni, da je odklopnik sposoben zaznati in sprožiti tokokroge s preobremenitvenimi tokovi, ki so 5– do 10-krat večji od nazivnega nazivnega toka. Karakteristika C miniaturnega odklopnika je opredeljena z varnostnimi standardi in predpisi, kot je standard PN-EN 60898–1.

Karakteristika C miniaturnega odklopnika se pogosto uporablja v inštalacijah z visokimi zagonskimi obremenitvami, kot so elektromotorji, transformatorji, kondenzatorji ali obremenitve z veliko in fiksno kapacitivnostjo. Miniaturni odklopniki s karakteristiko C se pogosto uporabljajo tudi v stanovanjskih in pisarniških inštalacijah, kjer se običajno pojavljajo obremenitve z različnimi zagonskimi vrednostmi.



EVOZ1C4	4

Tehnični podatki:

• Izklopna karakteristika:  C
• Število polov (skupaj):1
• Število polov:1
• Nazivni tok:4 A
• Nazivna napetost:230 V
• Nazivna izolacijska napetost Ui:500 V
• Nazivna impulzna napetost Uimp:4 kV
• Nazivna kratkostična vklopna zmogljivost Icn po EN 60898 pri 230 V:6 kA
• Vrsta napetosti:AC
• Nazivna kratkostična izklopna zmogljivost Icn po EN 60898 pri 400 V:6 kA
• Frekvenčno območje:50 – 60 Hz
• Vgradna montaža:Da
• Hkrati vklopljen N-pol:Ne
• Možnost dodatne opreme:Da
• Širina, izražena v številu modulov:1
• Stopnja zaščite (IP):IP20
• Temperatura okolice med delovanjem:- 25 – 55 °C
• Presek priključene enožilne žice:1 – 25 mm²
