✅ZUG PT 2,5 rdeča tirnica

62204-PT 2,5 rdeča / rdeča

? Tirnice, znane tudi kot tračni konektorji ali spončni konektorji, splošno znane kot konektorji ZUG, se uporabljajo za povezovanje žic v stikalnih omarah. Najpogosteje so nameščeni na DIN / Euro / TS-35 letev posamično ali v vrstah.

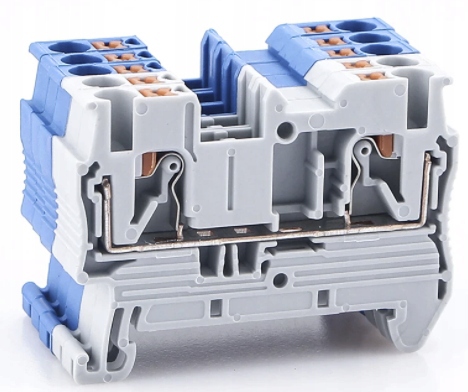

?1 kos. – 1-nivojski priključni blok za tračnico.

• 2 vzmetni sponki
• Število potencialov: 1
• Priporočena zapiralna plošča (pokrov): Da
• Dovoljen presek priključnega kabla: od 0,2–2,5 mm2, enojni ali večžilni v tulcu
• Nazivni tok: 800 V / 32 A
• Način montaže: 35 mm DIN montažna letev
• Položaj priključitve kabla: od zgoraj
• Vrsta izolacijskega materiala: termoplastika

? Priključek odlikuje zelo močna in stabilna žična povezava prek vzmetne sponke.

• ✅Priključek sprejema tako enožilne kot večžilne žice.
• ? Za večžilne žice je priporočljiva uporaba stiskalnih tulcev.

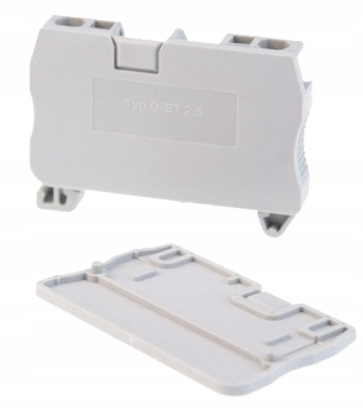

? Za zgornji konektor uporabite simbol pokrovčka:

D-PT 2.5

✅ Pravilna zaključitev vrste konektorjev preprečuje nenadzorovane kratke stike.

✅ Priporočamo, da pokrovčkate le zadnji konektor v vrsti.

• ? Ne uporabljajte pokrovčkov za vsak konektor, če so nameščeni drug ob drugem.
• ? Konektorji, nameščeni drug ob drugem, se medsebojno pokrivajo.
• ? Če jih postavite drug ob drugega, boste razširili vrsto povezovalnikov in po potrebi preprečili uporabo mostičkov.

? Za zgornje numerične oznake konektorjev:

zbfm-5 aliZB-5

✅ Na voljo je celotno območje številčenja od 1 do 100

• 1–10
• 11–20
• 21–30
• 31–40
• 41–50
• 51–60
• 61–70
• 71–80
• 81–90
• 91–100

? Oznake ustrezajo konektorjem, kot so Wago, Phoenix, Adelid, Pokój, Simet … (priporočamo, da se posvetujete s širino konektorja)**.

Oznake so izdelane iz plastike.

Trak je odrezan, kar omogoča trganje posameznih oznak.

✅Za večje konektorje se lahko uporabljajo tudi manjše oznake.

• ? Položaj priključka:Vstavite z vrha ali s strani.
• ? Vrsta materiala: PVC

? Za zgoraj omenjeni priključni blok, simbol mostu:

FBS-5

Predstavljamo tipe mostov za specifične dimenzije priključnih blokov ZUG:

• ✅ Za priključne bloke 1,5 mm – FBS-3,5
• ✅ Za priključne bloke 2,5 mm – FBS-5
• ✅ Za priključne bloke 4 mm – FBS-6
• ✅ Za priključne bloke 6 mm – FBS-8
• ✅ Za priključne bloke 10 mm – FBS-10
• ✅ Za priključne bloke 16 mm – FBS-12
• ✅ Za 35 mm konektorje – FBS-16

? Drugi izdelki in dodatki v naši ponudbi:

• ZUG tirnični konektorji
• Končne kape / pokrovi
• Končne sponke za zaklepanje vrste konektorjev
• Hitri konektorji za povezovanje žic v dozah
• Številčne oznake za konektorje
• Razdelilne bloke
• Kabelske vezice
• Opisne kabelske vezice
• Toploskrčljive rokavice s kositrom
• Drugo
