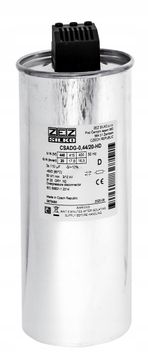

Kondenzator za kompenzacijo jalove moči

• Nazivna napetost: 440 V
• Nazivni tok: 26,3 A
• Nazivna moč: 20 kVar
• Kapaciteta: 3 × 109,6 µF
• Dimenzije (premer x višina): 110 × 245/296 mm

csadg-0,44/20-HD

Trikotna vezava

Zaščita z notranjo tlačno varovalko

Obratovalna napetost 230…800 V

Frekvenca 50/60 Hz

Toleranca kapacitete –5 % +10 %

Izguba moči (skupna) tg? ?0,5 W/kvar

Napetostni preizkus med priključki 2,15·Un za 2 s

Napetostni preizkus med priključkom in ohišjem Un≥500 V: 3 kV AC za 10 s

Un≥500 V: 2·Un + 2 kV AC za 10 s

Napetostna preobremenitev Un + 10 % (do 8 ur na dan)

Un + 15 % (do 30 minut na dan)

Un + 20 % (do 5 minut)

Un + 30 % (do 1 minute)

Tokovna preobremenitev 1,3·In

Največji udarni tok 300·In

Drugi parametri

Dielektrična metalizirana folija iz polipropilena

Delovna temperatura –40/D -maks. temp. = 55 °C -min. temperatura = –40 °C

Najvišja vlažnost 95 %

Upori za praznjenje so priloženi

Čas praznjenja ?1 min do napetosti 50 V (0,5–25 kvar)

?3 min do napetosti 75 V (30–50 kvar)

Priključek: vijačni priključek

Razred zaščite priključkov IP00, IP20, IP54

Delovni položaj poljuben

Uporaba v zaprtih prostorih

Izdelano v skladu s sistemom kakovosti ISO9001

Sorodni standardi IEC EN 60831–1, IEC EN 60831–2,

UL št. 810, gost 1282–8

Pričakovana življenjska doba >130.000 ur (standardni pogoji)
